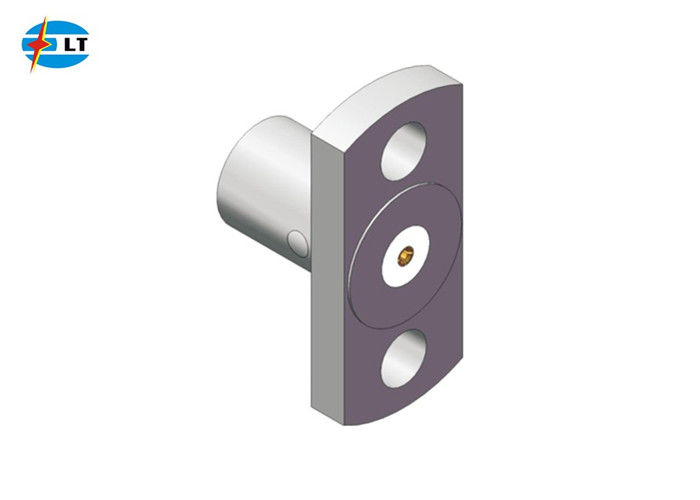

SUS ευθύς ομοαξονικός συνδετήρας συντρόφων 40GHz RF SMP τυφλός

SUS Straight SMP Blind Mate 40GHz RF Coaxial Connector
SUS Straight SMP Blind Mate 40GHz RF Coaxial Connector

Μεγάλες Εικόνας :  SUS ευθύς ομοαξονικός συνδετήρας συντρόφων 40GHz RF SMP τυφλός Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: ELT (Elite)
Πιστοποίηση: CE-ROHS ISO-9001-2015
Αριθμό μοντέλου: SMP-JFD32G
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 100pcs
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: τυποποιημένο χαρτοκιβώτιο εξαγωγής
Χρόνος παράδοσης: Μέσα σε 3 εβδομάδες
Όροι πληρωμής: T/T, Western Union, L/C
Δυνατότητα προσφοράς: 1000000 κομμάτια το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Όνομα προϊόντων: Ομοαξονικός συνδετήρας SMP RF Επένδυση: Παθητικοποιημένος
Σύνθετη αντίσταση: 50Ω Πιστοποιητικό: CE Rohs ISO-9001-2015
Διάρκεια ζωής: 500 κύκλοι Ύφος: Κατ' ευθείαν
Υλικό: ορείχαλκος Τοποθετήστε τη μέθοδο: 2 η φλάντζα τρυπών τοποθετεί
Γένος: Αρσενικό
Υψηλό φως:

Ομοαξονικός συνδετήρας SMP 40GHz RF

,

Ομοαξονικός συνδετήρας SMP RF SUS

,

Ομοαξονικοί συνδετήρες συνδετήρων SUS 40GHz RF

Ανοξείδωτου ευθύς ομοαξονικός συνδετήρας συντρόφων RF SMP τυφλός



Εισαγωγή συνδετήρων SMP RF

Η διεπαφή SMP είναι μια subminiature διεπαφή στην ίδια κλίμακα με MMCX συνδετήρες αλλά προσφέρει μια σειρά freqquency του συνεχούς ρεύματος σε 40 Ghz. Η SMP διασυνδέει τη σειρά στηρίζεται στους επιπλέοντες θηλυκός--θηλυκούς προσαρμοστές (συνήθως αποκαλούμενους σφαίρες) για να επιτύχει τη συσσώρευση των πινάκων που εξοπλίζονται με τους αρσενικούς συνδετήρες PCB SMP. Αυτές οι ανθεκτικές δομή και δυνατότητα να αντισταθεί η ακτινωτή και αξονική μη ευθυγράμμιση επιτρέπουν τις τυφλές λύσεις διασύνδεσης. Χρησιμοποιείται συνήθως στις μικρογραφημένες ομοαξονικές ενότητες υψηλής συχνότητας.

Χαρακτηριστικά γνωρίσματα και οφέλη

  • Βιομηχανικά τυποποιημένος ανά mil-STD-348
  • Φάσμα συχνότητας: Συνεχές ρεύμα - 40 Ghz
  • Ο χρυσός κάλυψε & παθητικοποιημένο ανοξείδωτο
  • Ώθηση-ή ταχυσύνδεσμος
  • Αρσενικό και θηλυκό, κατ' ευθείαν και επιλογή σωστής γωνίας
  • Ο κανονικός τύπος και η ερμητική φλάντζα σφραγίδων τοποθετούν & νήμα-στην επιλογή υποστηριγμάτων
  • Το βούλωμα έχει την μορφή-πλήρη ανασχετική συσκευή τριών διεπαφών, η περιορισμένη ανασχετική συσκευή και ομαλός άντεξε (συμπεριλαμβάνων με το φρενάρισμα).
  • Συνδετήρες συνήθειας διαθέσιμοι

Προδιαγραφή

Ηλεκτρικά χαρακτηριστικά
Σύνθετη αντίσταση 50Ω
Φάσμα συχνότητας DC~40GHz
Εκτιμημένη τάση 170VRMS*
Αντίσταση μόνωσης ≥2000MΩ
Τάση-αντίσταση διηλεκτρικών 500VRMS*

Κεντρική αντίσταση


Εξωτερικός αγωγός Normal≤2.5mΩ, Sealing≤4mΩ
Κεντρικός αγωγός Normal≤6mΩ, Sealing≤26mΩ
VSWR ≤1.3



Υλικά & μηχανικά χαρακτηριστικά
Κεντρικός αγωγός Αρσενικό Sn-π χαλκός, χρυσός που καλύπτεται
Θηλυκό Χαλκός βηρυλλίου, χρυσός που καλύπτεται
Ελαστική επαφή Χαλκός βηρυλλίου Χρυσός που καλύπτεται
Shell και άλλα μέρη μετάλλων Ανοξείδωτο ορείχαλκου Καλυμμένη χρυσός παθητικότητα
Μονωτές Γυαλί sintering/PTFE/PEI
Ερμητικό ποσοστό διαρροής προϊόντων 1.01325×10-3Pa·cm3/s

Λεπτομερές σχέδιο



Ανοξείδωτου ευθύς ομοαξονικός συνδετήρας συντρόφων RF SMP τυφλός:

(Μονάδα: χιλ.)
SUS ευθύς ομοαξονικός συνδετήρας συντρόφων 40GHz RF SMP τυφλός 0

Πρότυπος αριθμός
Δ
Λ Ύφος διεπαφών
SMP-JFD32G
12.7
8.6 Περιορισμένη ανασχετική συσκευή
SMP-jfd32g-s 12.7 8.6 Ομαλός άντεξε
SMP-jfd32g-φ 12.7 8.6 Πλήρης ανασχετική συσκευή
SMP-JFD33G 12.7 8.6 Περιορισμένη ανασχετική συσκευή
SMP-jfd33g-φ 12.7 8.6 Πλήρης ανασχετική συσκευή



Εφαρμογές

  • Αεροδιαστημικός
  • Κεραίες
  • Ο πίνακας--πίνακας διασυνδέει
  • Τηλεπικοινωνίες
  • Στρατιωτικός
  • Ενοργάνωση

ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρων SMP, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με με τις λεπτομέρειές σας.
