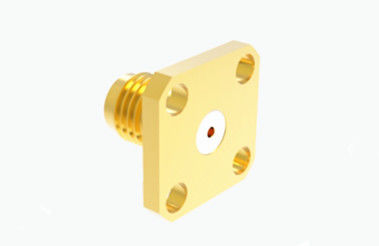

Ονομασία προϊόντος: | Σύνδεσμος SMA RF | ΠΑΡΑΡΤΗΣΗ: | Χρυσό |
---|---|---|---|
Vswr: | ≤ 1.3 | Τύπος στερέωσης: | Στήριξη φλάντζας |
Εργασιακή τάση: | 335V r.m.s στη θάλασσα - επίπεδο | Πεδίο συχνότητας: | Συνεχές ρεύμα σε 18GHz |
Σώμα: | Άλλες χημικές ουσίες | Φύλο: | Jack/θηλυκό |
Υψηλό φως: | Gold Plated RF Coaxial Connector,Brass Material RF Coaxial Connector,SMA Female RF Coaxial Connector |
Ο συγκεφαλής σύνδεσμος SMA RF είναι ένας μικροσκοπικός συγκεφαλής σύνδεσμος υψηλής συχνότητας που συμμορφώνεται με το πρότυπο MIL-C-39012.ικανότητα επέκτασης συχνοτήτωνΕξαιτίας αυτών των χαρακτηριστικών, έχει γίνει ο πιο συχνά χρησιμοποιούμενος συνδετήρας RF.Η εκτεταμένη χρήση του εκτείνεται σε διάφορους τομείς, συμπεριλαμβανομένης της επικοινωνίας μικροκυμάτων, των συσκευών μέτρησης μικροκυμάτων και άλλων σχετικών τομέων.Η εταιρεία μας έχει αναπτύξει μια σειρά από συνδέσμους υψηλής απόδοσης που είναι σε θέση να φιλοξενήσουν συχνότητες έως και 20GHz.
Προδιαγραφή των συνδέσμων SMA Rf:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Διασύνδεση σύμφωνα με | IEC60169-15 |
Αντίσταση | 50Ω |
Πεδίο συχνότητας | Συνέχεια σε 18GHz |
Απώλεια εισαγωγής | ≤ 0,30 dB |
VSWR | ≤1,2 (DC-6GHz) |
Αντίσταση μόνωσης | ≥ 5000MΩ |
Αντίσταση κέντρου επαφής | ≤3mΩ |
Αντίσταση εξωτερικής επαφής | ≤ 2mΩ |
Κύκλοι ζευγαρώσεως | ≥ 500 |
Περιοχή θερμοκρασίας | -65-+165°C |
Υλικό και μηχανικά χαρακτηριστικά:
Υλικό και μηχανικά χαρακτηριστικά | ||
Κεντρικός διευθυντής | Άντρας | Κεραμίνες |
Γυναικεία | Sn-P Χρυσόχρωμα χάλκινο | |
Ελαστική επαφή | Χάλκινος βεριλλίου | |
Σκουπίδια και άλλα μεταλλικά μέρη | Κεραμίνες | |
Παθητικοποίηση από ανοξείδωτο | ||
Κρεμαστικό μανίκι | Κεραμίνες | |
Δρόμος σφίξης σύνδεσης | 00,79-1,13 Ν.μ. | |
Δυνατότητα | 500 κύκλοι | |
Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | |
Εξαρτήματα | ΠΤΦΕ |
Σχέδιο σχεδίου συσσωρευτών SMA RF Coax:
Βασικά χαρακτηριστικά:
1. Σύνθετο μέγεθος: Όπως υποδεικνύει και το όνομά του, ο σύνδεσμος SMA έχει σχεδιαστεί για να είναι συμπαγής, καθιστώντας τον κατάλληλο για εφαρμογές όπου ο χώρος είναι περιορισμένος.
2. Ευρεία απόδοση εύρους ζώνης: Ο σύνδεσμος SMA μπορεί να χειριστεί ένα ευρύ φάσμα συχνοτήτων, υποστηρίζοντας συνήθως σήματα από συνεχές έως περίπου 20GHz.
3. Υψηλή απόδοση: Οι συνδέσεις SMA προσφέρουν ανώτερη ηλεκτρική απόδοση, συμπεριλαμβανομένης της χαμηλής απώλειας επιστροφής, της χαμηλής απώλειας εισαγωγής και των εξαιρετικών χαρακτηριστικών VSWR (συντελεστής σταθερού κύματος τάσης).
4Υψηλή αξιοπιστία: Ο σχεδιασμός των συνδέσεων SMA εξασφαλίζει υψηλή μηχανική σταθερότητα και αντοχή και χρησιμοποιούνται συχνά σε απαιτητικές στρατιωτικές και αεροδιαστημικές εφαρμογές.
Εφαρμογές:
1Επιστημονικά πειράματα: Στην επιστημονική έρευνα, ειδικά σε πειράματα που περιλαμβάνουν σήματα RF, οι συνδετήρες SMA χρησιμοποιούνται συνήθως για τη δημιουργία συνδέσεων μεταξύ πειραματικών ρυθμίσεων και οργάνων.
2. RFID (Ραδιοσυχνότητα Ταυτοποίησης): Στα συστήματα RFID, οι συνδέσεις SMA μπορούν να χρησιμοποιηθούν για τη βελτίωση της απόδοσης σύνδεσης μεταξύ των αναγνώστων και των κερατοειδών.
3Βιομηχανική θέρμανση: Σε βιομηχανικές εφαρμογές θέρμανσης μικροκυμάτων, όπως επεξεργασία υλικών ή επεξεργασία τροφίμων, οι συνδέσεις SMA χρησιμοποιούνται για να εξασφαλίσουν αποτελεσματική μεταφορά ενέργειας.
Καταλόγος προϊόντων:
Διορθωτής ραδιοκυμάτων |
Σύνδεσμος RF SMA/SSMA |
Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
Συνδετήρας TNC RF |
Δικτυακό ρεύμα |
MCX/MMCX RF σύνδεσμος |
Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
Συνδετήρας σειράς J30J |
Επικοινωνιακές αρθρώσεις μικροκυμάτων |
Συγγενικά προϊόντα:
1) Ερμητικά σφραγισμένοι θηλυκοί σύνδεσμοι SMA RF
Αριθμός μοντέλου. | Σημείωση |
Δοκιμαστική μονάδα | Ερμητικά |
2) Γυναίκα Bulkheaf Δικαίος γωνία Solder Mount SMA Connector
Αριθμός μοντέλου. | Α | Σημείωση |
SMA-KYWHD | 14.8 | |
SMA-KYWHD1 | 13.5 |
- Δεν ξέρω.Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
