Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Ονομασία του προϊόντος: | WR18 BJ500 Οδηγός κυμάτων σε κοαξιακούς προσαρμογείς | Υλικό: | Άλλες χημικές ουσίες |
---|---|---|---|
Πεδίο συχνότητας: | 32.9-59.6GHz | Συνδετήρας: | 1.85mm |
Vswr: | 1.4 | Αντίσταση: | 50 ωμ |
Μέγεθος κυματοδηγού: | WR18,BJ500 | Στυλ σώματος: | Τέλος εκτόξευσης |
Υψηλό φως: | 32.9GHz~59.6GHz Οδηγός κυμάτων σε προσαρμογέα κοαξ,Τέλος εκτόξευσης Διοδηγού κύματος κοαξικό προσαρμογέα,WR18 BJ500 Διορθωτής κοαξίου κυματοειδή |
Η συχνότηταΜε κινητήρα κινητήραΕπεξεργάζονται απόΗλεκτρονική Elite(ΕΛΤ) κάλυψη50,4 GHz-110 GHzΜε υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετικές επιδόσεις, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και χιλιοστών κυμάτων.τυποποιημένοι κυματοδηγοί ορθογώνιας και διπλής κλίσηςΗ κοαξιακή τελική διεπαφή σύνδεσης περιλαμβάνει:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και μικροστριπΟι προσαρμογείς κυματοειδήσεως προς κοαξιόν χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση δεξιάς γωνίας από προσανατολισμό διεπαφής.δομή υψηλής ισχύος.
Προδιαγραφή1.85/BJ500-KFE1:

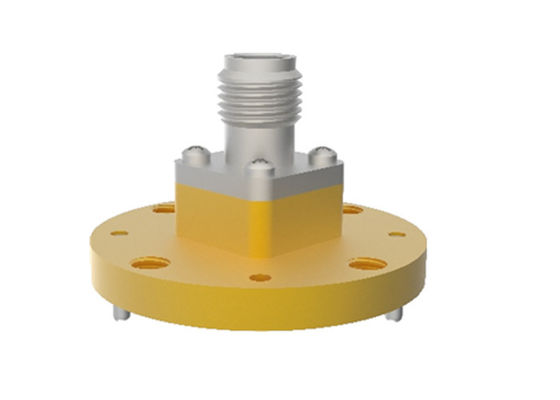

Ονομασία του προϊόντος | WR18 BJ500 Οδηγός κυμάτων σε 1.85mm Κοαξιακούς προσαρμογείς - Τελική εκτόξευση |
Αριθμός μοντέλου. | 1.85/BJ500-KFE1 |
Τύπος κοαξιού | 1.85mm |
Μέγεθος κυματοδηγού | WR18 ((BJ500) |
Στυλ σώματος | Τέλος εκτόξευσης |
Πεδίο συχνότητας | 320,9 GHz-59,6 GHz |
Αντίσταση SMA | 50 Ωμ |
VSWR | 1.4 |
ΚατάλογοςΟδηγός κύματος σε 1.85mm Κοαξιακούς προσαρμογείς:
Αριθμός μοντέλου | Περιγραφή | Σημείωση |
1.85/BJ500-KF4 | WR18 ((BJ500) σε 1,85 mm θηλυκό προσαρμογέα ορθογώνιας γωνίας | |
1.85/BJ500-KFE1 | WR18 ((BJ500) έως 1,85 mm θηλυκό άκρο εκτόξευσης προσαρμογείς | BJ500=WR18 |
1.85/BJ620-KF | WR14(BJ620) σε 1,85 mm θηλυκά προσαρμογείς ορθογώνιας γωνίας | BJ620=WR14 |
1.85/BJ620-KFE | WR14 ((BJ620) έως 1,85 mm θηλυκό άκρο εκτόξευσης προσαρμογείς | |
Τύπος προσαρμοσμένος | Τα προσαρμοσμένα μεγέθη είναι αποδεκτά. |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας
Κινέζικα πρότυπα | Διεθνή πρότυπα | Περιοχή συχνοτήτων (GHz) |
BJ84 | WR112 | 6.57~9.99 |
BJ100 | WR90 | 8.20~12.5 |
BJ120 | WR75 | 9.84 ~ 15.0 |
BJ140 | WR62 | 11.9~18.0 |
BJ180 | WR51 | 14.5~22.0 |
BJ220 | WR42 | 17.6~26.7 |
BJ260 | WR34 | 21.7~33.0 |
BJ320 | WR28 | 26.3~40.0 |
BJ400 | WR22 | 32.9~50.1 |
BJ500 | WR18 | 39.2~59.6 |
BJ620 | WR14 | 49.8~75.8 |
BJ740 | WR12 | 60.5~91.9 |
BJ900 | WR10 | 73.8~112 |
Σημείωση:
Έχουμε πάνω από 1.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
