Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Έξω Shell: | Κράμα αργιλίου | Καρφίτσα επαφών: | 21 |
|---|---|---|---|
| Υλικό: | Μέταλλο | Διάστημα επαφών: | 1.27mm |
| Περιοχή τμημάτων: | 0.10.15mm ² | Πρότυπα: | Mil-dtl-83513 |
| Τύπος επαφών: | καρφίτσα συστροφής μικροϋπολογιστών, χρυσή επένδυση | Όνομα προϊόντων: | J30J, mirco-δ, δ-υποβρύχιο, MDM |
| Τύπος: | Σωστή γωνία | ceritification: | ROHS ISO-9001-2015 |
| Υψηλό φως: | Συνδετήρας σειράς μικροϋπολογιστής-δ J30J,21 συνδετήρας καρφιτσών MDM,Συνδετήρας Δ Subminature MDM |
||

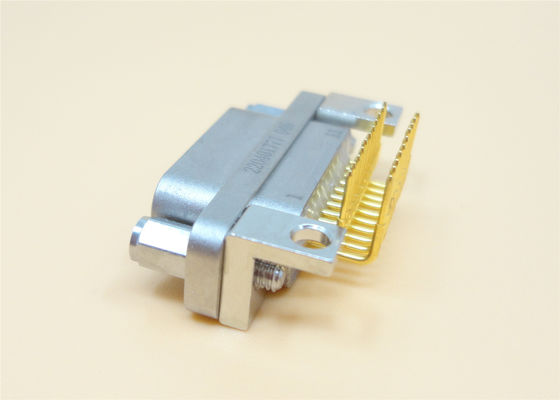

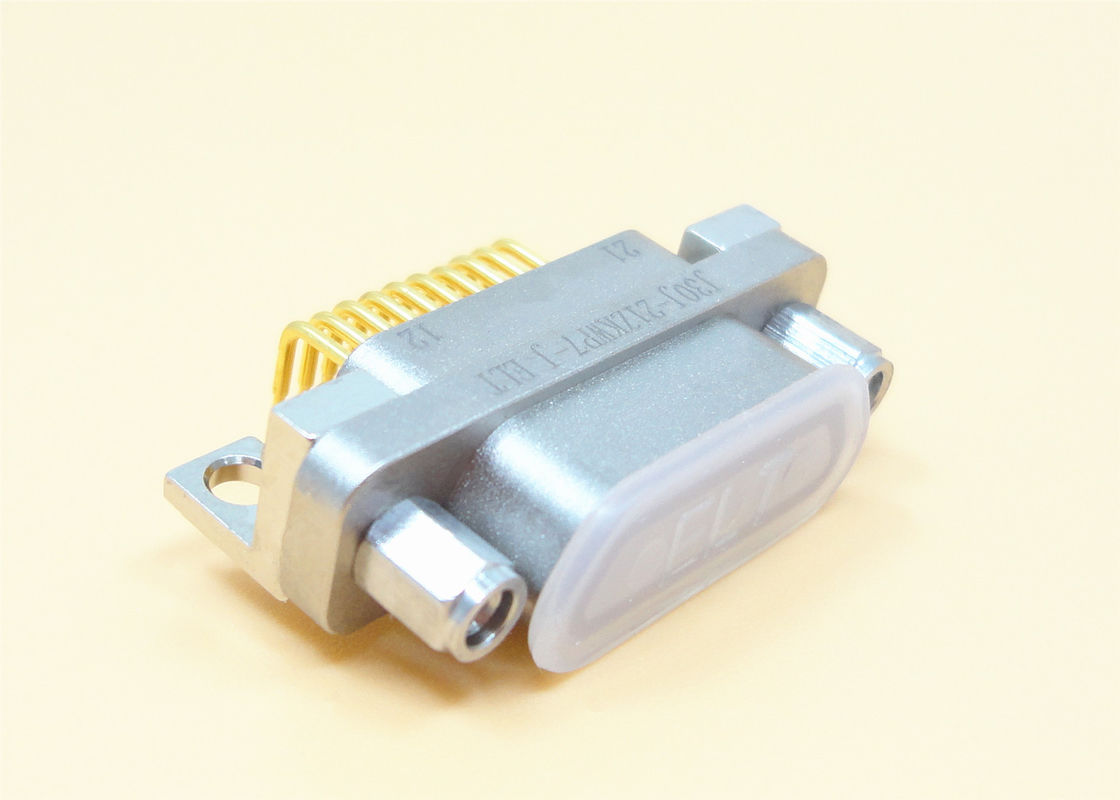

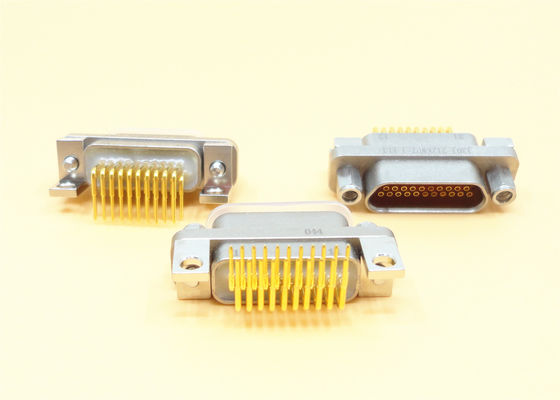

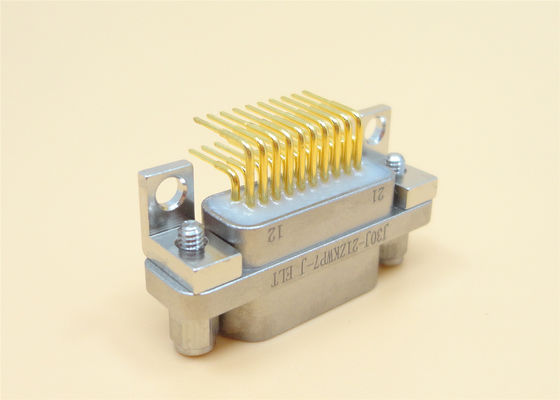

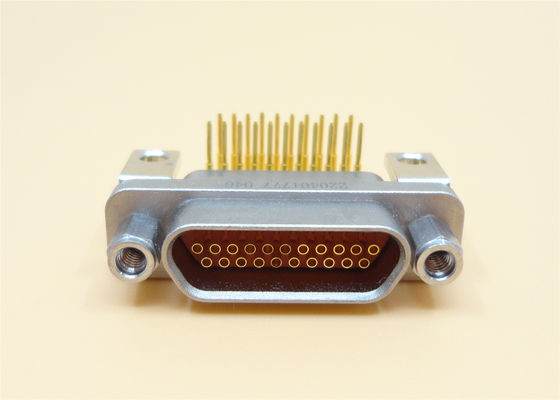

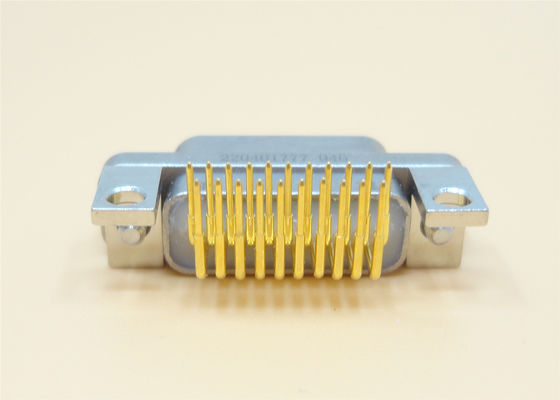

Ορθογώνιος J30J 21 σωστής γωνίας συνδετήρας καρφιτσών MDM μικροϋπολογιστής-δ για το PCB
Το ορθογώνιο j30j προϊόν μικροϋπολογιστής-δ είναι ισοδύναμο με τα αμερικανικά προϊόντα σειράς MDM. Το κοχύλι αποτελείται από το κράμα αργιλίου, και το διάστημα επαφών είναι 1.27mm. Αυτός ο συνδετήρας j30j είναι κατάλληλος για το διατομικό τομέα πυρήνων καλωδίων του τετραγώνου 0.10.15mm. Η απόδοση αυτού του προϊόντος προσαρμόζεται σε gjb2446a (η γενική προδιαγραφή για τον ορθογώνιο ηλεκτρικό συνδετήρα με το μικροϋπολογιστή πόλωσε την κατοικία), που είναι ισοδύναμο με mil-dtl-83513, και βελτιώνεται διαιρεμένος σε συνηθισμένο (κατοικία) και (κατοικία). Έχει τα χαρακτηριστικά της μικρής διαστημικής, ελαφριάς, αξιόπιστης σύνδεσης εγκαταστάσεων, του καλού ηλεκτρομαγνητικού προστατευτικού καλύμματος και της σεισμικής αντίστασης, και χρησιμοποιείται ευρέως στον ηλεκτρονικούς εξοπλισμό και τα όργανα με τις μικρές διαστημικές απαιτήσεις.
Οι κοινοί συνδετήρες περιλαμβάνουν 6 υπο- σειρές: πτυχώνοντας συνδετήρας επαφών, ενώνοντας στενά συνδετήρας επαφών, συνδετήρας ν--γραμμών PCB, ευθύγραμμος συνδετήρας PCB ν-j, συνδετήρας σωστής γωνίας PCB W και συνδετήρας σωστής γωνίας PCB W-j.
| Ρυθμίσεις επαφών (Άποψη προσώπου του ενθέτου καρφιτσών) |
| Τρέχουσα εκτίμηση | 3A |
| Εκτίμηση τάσης | 300V |
| Αντίσταση μόνωσης | ≥ 5000 MΩ |
| Διάρκεια | 500 κύκλοι |
| Διηλεκτρικός αντισταθείτε την τάση | 800 |
| Περιβαλλοντική θερμοκρασία | -55℃ ~ + 125℃ |
| Σχετική υγρασία | μέχρι 95% σε +40℃ |
| Δόνηση | 10Hz~ 2000Hz 196m/S ² |
| Συνολική επιτάχυνση RMS | 23.1G |
| Αντίκτυπος | 735m/S ² |
| Εξωτερικό σχέδιο διάστασης |
| Διαμορφώστε το αριθ. | Α | Β |
| J30j-9zkw-j | 19.6 | 14.35 |
| J30j-15zkw-j | 23.5 | 18.2 |
| J30j-21zkw-j | 27.4 | 22 |
| J30j-35zkw-j | 29.8 | 24.5 |
| J30j-31zkw-j | 33.6 | 28.3 |
| J30j-37zkw-j | 37.4 | 32.2 |
*Standard: αντίτιμο mil-dtl-83513
*9, 15, 21, 25, 31, 37 πυρηνικά προϊόντα σειράς
*The ο τρόπος λήξης του PCB είναι επαφή σωστής γωνίας, και το πλέγμα είναι 1,27 × 2,54 (γραμμή σειρών ×)
βελόνα *Torsion
η *Applicable διατομική περιοχή καλωδίων είναι 0.1~0.15 mm2
η *Cable διατομική περιοχή είναι 0,07 mm2
*1, 2, 3, 4 ακατέργαστες επιλογές
* Σύνδεση υψηλής πυκνότητας
*Straight και τα πρότυπα σωστής γωνίας είναι διαθέσιμα
*Low αντίσταση επαφών, υψηλής τάσης ικανότητα και υψηλή διηλεκτρική δύναμη.
*Custom σχεδιασμένες συνελεύσεις συνδετήρων και καλωδίων.
*Straight και πρότυπη επιλογή σωστής γωνίας
*Save διάστημα και βάρος.
- Ερευνητικά κέντρα
- Στρατιωτικός
- ΠΣΤ
- UAV
- Επικοινωνίες
- Satcom
