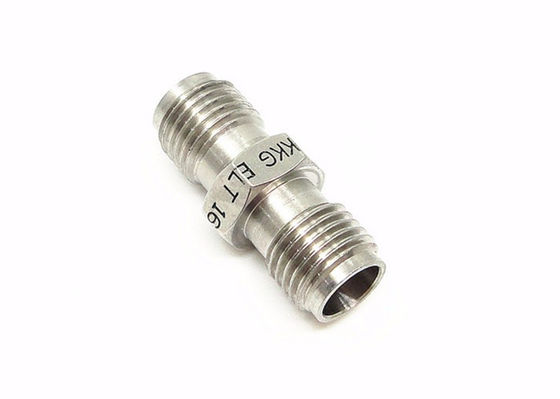

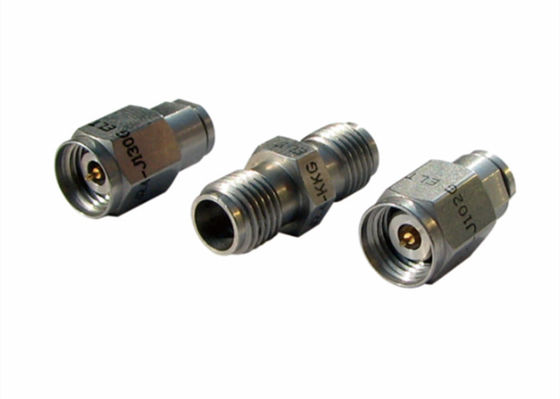

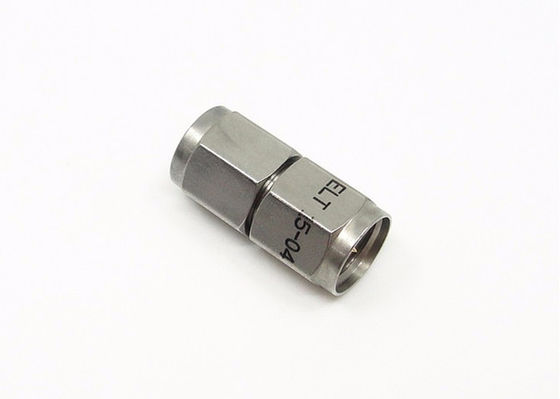

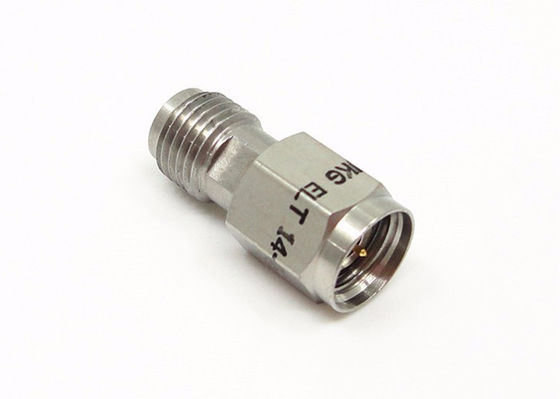

2.4 χιλιοστά Συνδετήρες Μικροκυμάτων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | 2.4mm RF ομοαξονικό Conector | Επιμετάλλωση: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πιστοποιητικό: | CE RoHs |
| Τύπος: | Άνδρας/Γυναίκα | ||
| Επισημαίνω: | Ομοαξονικοί συνδετήρες καλωδίων,ομοαξονικοί συνδετήρες μικροκυμάτων |
||
Συνδετήρες κυμάτων 2,4mm Millimeter Wave Factory Direct Super Quality με Υψηλή Συχνότητα
Το προϊόν τύπου 2.4 είναι ένας συνδετήρας κυμάτων χιλιοστομετρικού μήκους υψηλής απόδοσης, η συχνότητα είναι 50 GHz, χρησιμοποιεί αεροδιασύνδεση με σπείρωμα, με χαρακτηριστικά μικρού όγκου, μικρού βάρους, υψηλής συχνότητας χρήσης, αξιόπιστης σύνδεσης, χρησιμοποιείται ευρέως σε μετρήσεις μικροκυμάτων υψηλής συχνότητας και συσκευές κυμάτων χιλιοστομετρικού μήκους.
Οι συνδετήρες 2.4mm ομοαξονικοί 50 ohm υψηλής ακρίβειας για γενική χρήση RF και μικροκυμάτων. Αυτοί οι συνδετήρες υψηλής απόδοσης χρησιμοποιούνται σε μια μεγάλη ποικιλία ρυθμίσεων δοκιμών και μετρήσεων που κυμαίνονται από κυψελοειδείς έως δορυφορικές επικοινωνίες για τη σωστή αντιστοίχιση του εξοπλισμού και της διασύνδεσης καλωδίων. Οι συνδετήρες είναι κατασκευασμένοι από ανθεκτικό ανοξείδωτο χάλυβα και έχουν σχεδιαστεί για να αντέχουν σε επαναλαμβανόμενη χρήση. Διαθέτουν αεροδιαλεκτρικό με υποστήριξη κεντρικού αγωγού από πλαστικό χαμηλής απώλειας.
Προδιαγραφές
|
Ηλεκτρικά Χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Εύρος Συχνότητας
|
DC～50GHz
|
|||
|
Ονομαστική Τάση
|
170VRMS (Μέγιστο επίπεδο θάλασσας)
|
|||
|
Διηλεκτρική Αντοχή Τάσης
|
500VRMS (Μέγιστο επίπεδο θάλασσας)
|
|||
|
Αντίσταση Μόνωσης
|
≥5000MΩ
|
|||
|
Αντίσταση Επαφής |
Εξωτερικός αγωγός
|
≤2mΩ
|
||
|
Κεντρικός αγωγός
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Λεπτομερές Σχέδιο
Χαρακτηριστικά:
• Ο συνδετήρας 2.4mm είναι ένας συνδετήρας μικροκυμάτων ακριβείας.
• Κατασκευή από ανοξείδωτο χάλυβα
• Ανώτερη ηλεκτρική απόδοση έως 50 GHz
• Συνδετήρες σε επιλογές End Launch και Flange
• Προσαρμογείς σε 2.4mm, SMP, 2.92mm, SMA.
• Ιδανικό για εφαρμογές που απαιτούν μετάδοση υψηλής συχνότητας
• Διασύνδεση ζεύξης συνδετήρων ανά MIL-STD-348
• Ανώτερη ηλεκτρική απόδοση έως 50 GHz
• Εξαιρετική αξιοπιστία όπου επικρατούν ακραίες συνθήκες κλονισμού και δόνησης
• Γρήγορη σύνδεση βυσμάτων και προσαρμογέων καλωδίων
Πλεονεκτήματα:
| Κανονικά προϊόντα | Ελίτ προϊόντα | |
| Εύρος Συχνότητας | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Ανθεκτικότητα | 300 Κύκλοι | >500 Κύκλοι |
Εφαρμογή:
* Αεροναυπηγική, ραντάρ
* Συστήματα πλοήγησης
* Πύραυλοι και συστήματα καθοδήγησης
* Τηλεπικοινωνιακά συστήματα
* Όργανα
* Αυτοκίνητα
* Υπολογιστές/LAN
* Τηλεπικοινωνίες
* Ερευνητικά κέντρα
* Δορυφορικές επικοινωνίεςΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
Συνδετήρων, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειες σας.
