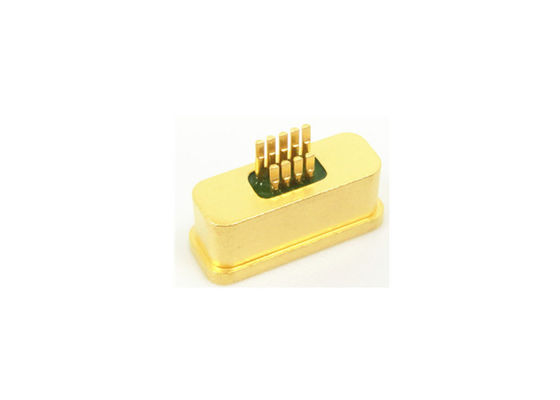

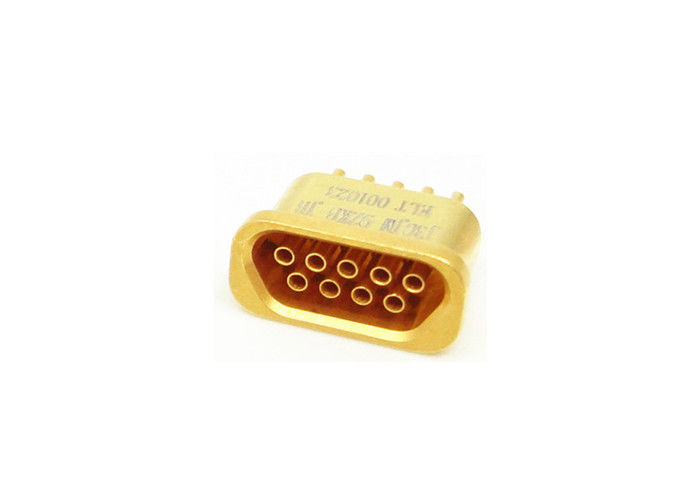

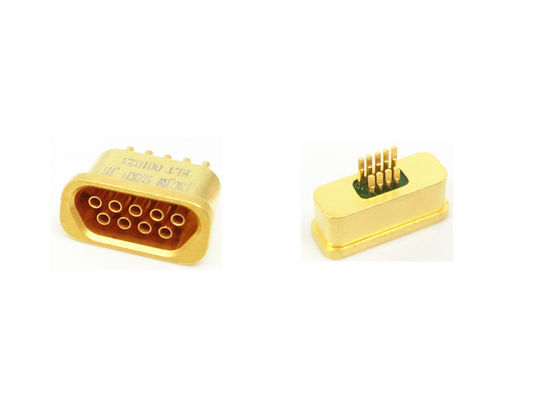

Ερμητική σφραγίδα 9 καρφίτσες επαφή Micro-D J30JM σειράς σύνδεσης

Ερμητικό Σφράγισμα 9 Pin Contact Micro-D Ορθογώνιος Σύνδεσμος Σειράς J30JM με Επιχρυσωμένο

Οι μικροί ορθογώνιοι θηλυκοί σύνδεσμοι J30JM είναι ερμητικές υποδοχές με διηλεκτρικό σε γυαλί και απόσταση επαφής 1,27 mm. Για στυλ τερματισμού, μπορούν να εφαρμοστούν σε καλώδια με διατομή Φ0,1-0,15mm2 ή να κολληθούν απευθείας σε PCB. Αυτοί οι σύνδεσμοι έχουν σχεδιαστεί αποκλειστικά για τις συνθήκες όπου απαιτείται ερμητική σφράγιση. Έχουν χαρακτηριστικά μικρού μεγέθους, μικρού βάρους, αξιόπιστης σύνδεσης, εξαιρετικής αποτελεσματικότητας ηλεκτρομαγνητικής θωράκισης, αντοχής σε κραδασμούς και κρούσεις κ.λπ.

ΣΗΜΕΙΩΣΗ:

1, Οι κοινοί σύνδεσμοι περιλαμβάνουν 6 υποοικογένειες: συνδέσμους επαφής πτύχωσης, συνδέσμους επαφής συγκόλλησης, επαφή εν σειρά
για PCB N, επαφή εν σειρά για PCB N-J, επαφή ορθής γωνίας για PCB W, επαφή ορθής γωνίας για PCB W-J.

2, J30J-9TJL, το "TJ" σημαίνει "Plug"

Προδιαγραφές:

Ονομαστική τάση: 100V

Ονομαστικό ρεύμα: 3A

Ερμητικότητα: ≤1.01 X 10E-09 Pa·m³/s
Αντίσταση επαφής: ≤10MΩ
Αντίσταση μόνωσης: ≥ 1000 MΩ
Τάση αντοχής διηλεκτρικού: 300V

Ανθεκτικότητα: 500 κύκλοι
Θερμοκρασία περιβάλλοντος: -55℃ ~ + 125℃
Σχετική υγρασία: +40℃ έως 95%
Δόνηση: 10Hz~ 2000Hz 196m/S²
Συνολική επιτάχυνση RMS: 23.1G
Κρούση: 735m/S²


Εφαρμογές:

- Αεροναυπηγική, ραντάρ
- Συστήματα πυραύλων και καθοδήγησης
- Εξοπλισμός επί του σκάφους
- Συστήματα τηλεπικοινωνιών
- Συστήματα πλοήγησης
- Ερευνητικά κέντρα
- Ιατρικές εφαρμογές
- Καλώδιο σε Καλώδιο
- Πίνακας σε Καλώδιο
- Επιφανειακή Συναρμολόγηση (SMT) Πίνακας σε Καλώδιο


Χαρακτηριστικά:

-- Ερμητικά Σφραγισμένο με Συναρμολογημένο Γυαλί
-- Απόσταση επαφής: 1,27 mm (0,05")
-- Μέγεθος καλωδίου: 0,1-0,15 mm²
-- 1, 2-σειρές επιλογές
-- 9-37 επαφές
-- Εξοικονόμηση χώρου και βάρους.
-- Εξαιρετική αντοχή σε κραδασμούς και δονήσεις.
-- Το άκρο μπορεί να κολληθεί απευθείας σε PCB


Τύποι:

- Σειρά J30J
- Σειρά J30JM( Ερμητική)
- Σειρά J30(Πλαστικό)
- Σειρά J50J
- Σειρά J55A
- Σειρά J55AM( Ερμητική)
- Σειρά J56J

ΣΗΜΕΙΩΣΗ:
Μπορούμε να προμηθεύσουμε πάνω από 1000 τύπους Miro-D Σειρά J30J συνδέσμων, εάν δεν ταιριάζει με το αίτημά σας, επικοινωνήστε μαζί μας.
