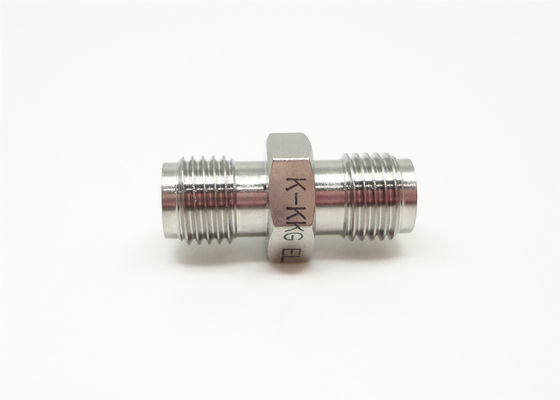

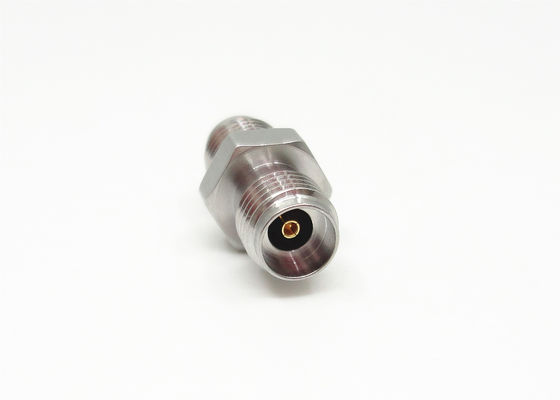

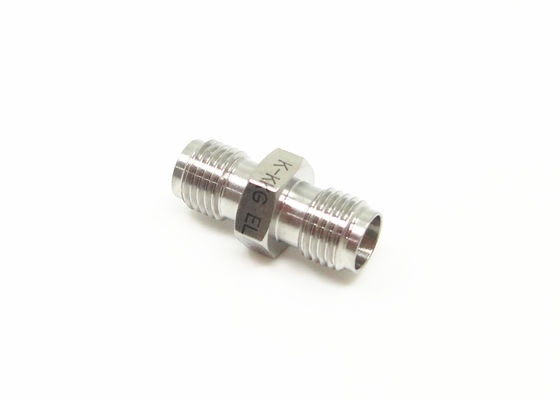

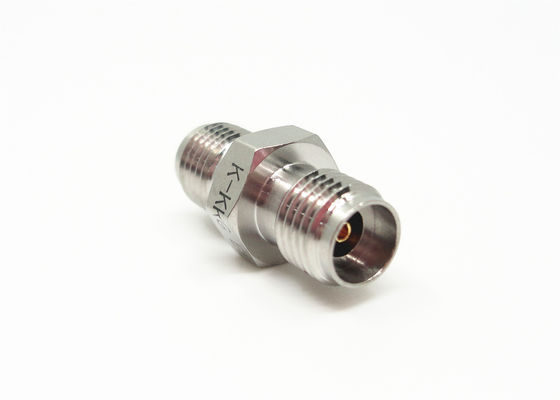

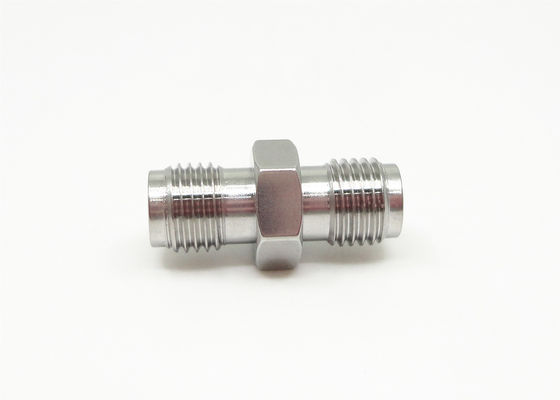

2.92mm αρσενικό προς 2.92mm χιλιοστιαίο κύμα MMW ευθεία SMK προσαρμογέα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Υλικό: | Ανοξείδωτο ατσάλι | Γένος: | Θηλυκός |
|---|---|---|---|
| Όνομα προϊόντος: | 2.92mm, τύπου Κ, SMK | Λέξεις-κλειδιά: | Τέσσερις συνδετήρες επιτροπής φλαντζών τρυπών |
| Είδος: | Συνδέσεις κυμάτων χιλιοστών | Επιμετάλλωση: | Πτυσμένο με νικέλιο |
| Εφαρμογή: | Rf | Επιμετάλλωση: | Παθητικοποιήστε |
| Επισημαίνω: | αρσενικός συνδετήρας 2,92 χιλ. |
||
Θηλυκό υποδοχή 2.92mm(K) Αρσενικό σε 2.92mm(K) Millimeter Wave MMW Straight SMK Adapter
Συνδετήρες κυμάτων χιλιοστού τύπου K (2.92mm,SMK), που ονομάζονται επίσης συνδετήρες 2.92mm. Είναι ένας από τους πιο δημοφιλείς συνδετήρες κυμάτων μέτρου. Το ευρύ φάσμα συχνοτήτων φτάνει τα 40GHz. Μπορούν να συνδυαστούν με συνδετήρες SMA και 3.5mm.
Αυτοί οι συνδετήρες τύπου K (2.92mm,SMK) υιοθετούν διεπαφή αέρα, γεγονός που τους καθιστά μικρού μεγέθους, ελαφρούς και πολύ αξιόπιστους στη σύνδεση κ.λπ.
Οι ομοαξονικοί συνδετήρες 2.92 mm (Θηλυκό) 50 ohm υψηλής ακρίβειας για γενική χρήση RF και μικροκυμάτων. Αυτοί οι συνδετήρες υψηλής απόδοσης χρησιμοποιούνται σε μια μεγάλη ποικιλία ρυθμίσεων δοκιμών και μετρήσεων, που κυμαίνονται από κυψελοειδείς έως δορυφορικές επικοινωνίες για τη σωστή αντιστοίχιση του εξοπλισμού και της διασύνδεσης καλωδίων. Οι συνδετήρες είναι κατασκευασμένοι από ανθεκτικό ανοξείδωτο χάλυβα και έχουν σχεδιαστεί για να αντέχουν σε επανειλημμένη χρήση. Διαθέτουν διηλεκτρικό αέρα με υποστήριξη κεντρικού αγωγού πλαστικού χαμηλής απώλειας.
Προδιαγραφές του Θηλυκό υποδοχή 2.92mm(K) Αρσενικό σε 2.92mm(K) Millimeter Wave MMW Straight SMK Adapter(mm):
| Αντίσταση | 50 Ω |
| Εύρος συχνοτήτων | DC - 40 GHz |
| Ονομαστική τάση | 250 VRMS (Μέγιστο επίπεδο θάλασσας) |
| Διηλεκτρική τάση αντοχής | 750 VRMS (Μέγιστο επίπεδο θάλασσας) |
|
Αναλογία στάσιμου κύματος τάσης |
≤ 1.05 + 0.005f |
| Αντίσταση επαφής | Κεντρικός αγωγός ≤ 3.0 mΩ |
| Εξωτερικός αγωγός ≤ 2.0 mΩ | |
| Αντίσταση μόνωσης | ≥ 5000 MΩ |
| Εσωτερικός αγωγός | Αρσενικό βύσμα: Ορείχαλκος, επιχρυσωμένο |
| Θηλυκό Jack: BeCu, επιχρυσωμένο | |
| Ελαστική επαφή | BeCu, επιχρωμιωμένο |
| Σώμα / Κέλυφος / Περίβλημα |
Ορείχαλκος, επιχρυσωμένο |
| Μονωτήρας | PEI |
| Φλάντζα | Σιλικονούχο καουτσούκ |
| Θερμοκρασία | -55℃ ~ +125℃ |
| Ανθεκτικότητα | 500 Κύκλοι |
| Ροπή | 0.79 ~ 1.13 N.m |
Χαρακτηριστικά του Θηλυκό υποδοχή 2.92mm(K) Αρσενικό σε 2.92mm(K) Millimeter Wave MMW Straight SMK Adapter(mm):
• Μπορεί να συνδυαστεί και να ανταλλάσσεται με σειρές SMA, σειρές K, συνδετήρες 2.4mm, 3.5mm.
• Ανώτερη ηλεκτρική απόδοση έως 40 GHz
• Έχει τα πλεονεκτήματα του μικρού όγκου, του μικρού βάρους, της υψηλής συχνότητας χρήσης, της αξιόπιστης σύνδεσης.
• Ιδανικό για εφαρμογές που απαιτούν μετάδοση υψηλής συχνότητας
• Διεπαφή ζευγοποίησης συνδετήρα ανά MIL-STD-348
• Οι θηλυκές επαφές έχουν μοναδική κατασκευή τριών υποδοχών
• Έναδιηλεκτρικό αέρα με υποστήριξη κεντρικού αγωγού πλαστικού χαμηλής απώλειας.
• Έχει την υψηλή συχνότητα χρήσης, αξιόπιστη σύνδεση.
Πλεονεκτήματα του Θηλυκό υποδοχή 2.92mm(K) Αρσενικό σε 2.92mm(K) Millimeter Wave MMW Straight SMK Adapter(mm):
| Κανονικά προϊόντα | Ελίτ προϊόντα | |
| Εύρος συχνοτήτων | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Ανθεκτικότητα | 300 Κύκλοι | >500 Κύκλοι |
Εφαρμογή του Θηλυκό υποδοχή 2.92mm(K) Αρσενικό σε 2.92mm(K) Millimeter Wave MMW Straight SMK Adapter(mm):
* Συστήματα πυραύλων και καθοδήγησης
* Τηλεπικοινωνιακά συστήματα
* Όργανα
* Αυτοκίνητα
* Satcom
* Υπολογιστές/LAN
* Τηλεπικοινωνίες
* Αεροηλεκτρονικά, ραντάρ
* Συστήματα πλοήγησης
* Ερευνητικά κέντρα
* Sατελιτικές επικοινωνίες
