Επιχρωμιωμένος με Νικέλιο Θηλυκός Ευθύγραμμος Προσαρμογέας Μιλιμετρικών Κυμάτων MMW
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Υλικό: | Ανοξείδωτο ατσάλι | Γένος: | Θηλυκός |
|---|---|---|---|
| Όνομα προϊόντος: | K/2.4mm προσαρμοστής | Λέξεις-κλειδιά: | MMW συνδετήρες προσαρμοστών |
| Είδος: | Συνδέσεις κυμάτων χιλιοστών | Επιμετάλλωση: | Πτυσμένο με νικέλιο |
| Εφαρμογή: | Rf | Επιμετάλλωση: | Παθητικοποιήστε |
| Τύπος σύνδεσης: | Ευθείες συνδέσεις RF | ||
| Επισημαίνω: | Ομοαξονικός προσαρμοστής καλωδίων,προσαρμοστής συνδετήρων RF |
||

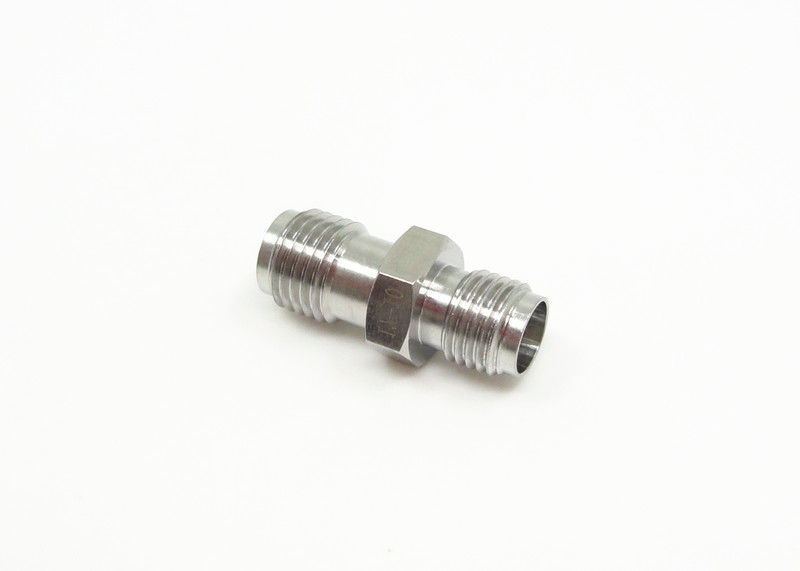

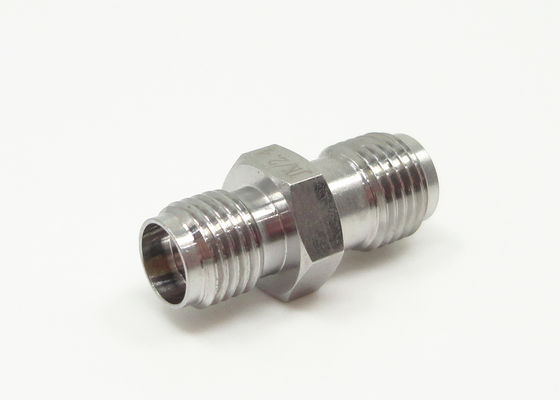

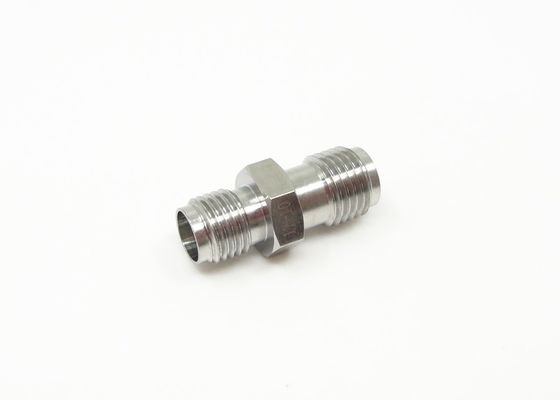

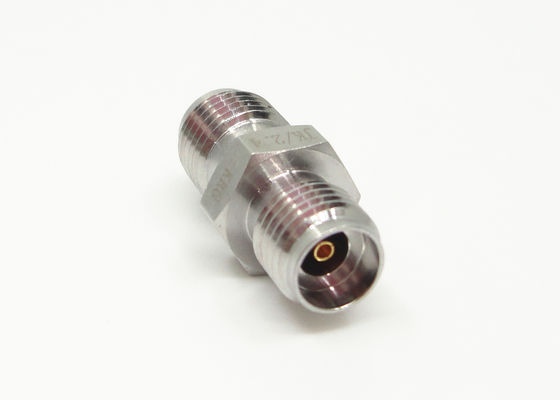

Επιχρωμιωμένο νικέλιο 2.92mm(K) Θηλυκό σε 2.4mm Θηλυκό Ευθύγραμμο Προσαρμογέας Millimeter Wave MMW
Τύπου K Οι συνδετήρες κυμάτων χιλιοστού, που ονομάζονται επίσης συνδετήρες 2.92mm MMW, είναι από τους πιο συνηθισμένους συνδετήρες κυμάτων χιλιοστού με ευρύ φάσμα συχνοτήτων έως και 40GHz. Μπορούν να συνδυαστούν με συνδετήρες SMA και 3.5mm.
Αυτοί οι συνδετήρες MMW τύπου K (2.92mm) υιοθετούν διεπαφή αέρα, γεγονός που τους καθιστά μικρούς σε μέγεθος, ελαφρούς και πολύ αξιόπιστους στη σύνδεση κ.λπ.
Τύπος 2.4mmΤο προϊόν είναι ένας προσαρμογέας κυμάτων χιλιοστού υψηλής απόδοσης, η συχνότητα είναι 50 GHz, χρησιμοποιεί αεροδιασύνδεση με σπείρωμα, με χαρακτηριστικά μικρού όγκου, μικρού βάρους, υψηλής συχνότητας χρήσης, αξιόπιστης σύνδεσης, χρησιμοποιείται ευρέως σε μετρήσεις μικροκυμάτων υψηλής συχνότητας και συσκευές κυμάτων χιλιοστού.
Ο υψηλής ακρίβειας ομοαξονικός προσαρμογέας 50 ohm 3.5mm σε 2.4mm για γενική χρήση RF και μικροκυμάτων. Αυτοί οι συνδετήρες υψηλής απόδοσης χρησιμοποιούνται σε μια μεγάλη ποικιλία ρυθμίσεων δοκιμών και μετρήσεων που κυμαίνονται από κυψελοειδείς έως δορυφορικές επικοινωνίες για τη σωστή αντιστοίχιση του εξοπλισμού και της διασύνδεσης καλωδίων. Οι συνδετήρες είναι κατασκευασμένοι από ανθεκτικό ανοξείδωτο χάλυβα και έχουν σχεδιαστεί για να αντέχουν σε επανειλημμένη χρήση. Διαθέτουν αεροδιατομή με πλαστικό κεντρικό αγωγό στήριξης χαμηλής απώλειας.
Προδιαγραφές:
| Αντίσταση | 50 Ω |
| Εύρος συχνοτήτων | DC - 40 GHz |
| Ονομαστική τάση | 250 VRMS (Μέγιστο επίπεδο θάλασσας) |
| Διηλεκτρική τάση αντοχής | 750 VRMS (Μέγιστο επίπεδο θάλασσας) |
|
Αναλογία στάσιμου κύματος τάσης |
≤1.25 |
| Αντίσταση επαφής | Κεντρικός αγωγός ≤ 3.0 mΩ |
| Εξωτερικός αγωγός ≤ 2.0 mΩ | |
| Αντίσταση μόνωσης | ≥ 5000 MΩ |
| Εσωτερικός αγωγός | Αρσενικό βύσμα: Ορείχαλκος, επιχρυσωμένο |
| Θηλυκό Jack: BeCu, επιχρυσωμένο | |
| Ελαστική επαφή | BeCu, επιχρωμιωμένο νικέλιο |
| Σώμα / Κέλυφος / Περίβλημα |
Ορείχαλκος, επιχρυσωμένο |
| Μονωτήρας | PTFE |
| Φλάντζα | Σιλικονούχο καουτσούκ |
| Θερμοκρασία | -55℃ ~ +125℃ |
| Ανθεκτικότητα | 500 Κύκλοι |
| Ροπή στρέψης | 0.79 ~ 1.13 N.m |
| Απώλεια εισαγωγής | <.04 sqrt(f(GHz)) dB |
| Εύρος θερμοκρασίας | -65 ℃~+165 ℃ |
| Ακροδέκτης επαφής | Επιχρύσωση |
Χαρακτηριστικά:
• Ο προσαρμογέας RF 2.4mm σε 3.5mm είναι ένας συνδετήρας μικροκυμάτων ακριβείας.
• Κατασκευή από ανοξείδωτο χάλυβα
• Ανώτερη ηλεκτρική απόδοση έως 50 GHz
• Συνδετήρες σε επιλογές End Launch και Flange
• Προσαρμογείς σε 2.4mm, SMP, 2.92mm, SMA.
• Διεπαφή ζεύξης συνδετήρων ανά MIL-STD-348
• Ιδανικό για εφαρμογές που απαιτούν μετάδοση υψηλής συχνότητας
• Ανώτερη ηλεκτρική απόδοση έως 50 GHz
• Εξαιρετική αξιοπιστία όπου επικρατούν συνθήκες ακραίων κραδασμών
• Βύσματα και προσαρμογείς καλωδίων γρήγορης σύνδεσης
Εφαρμογή:
* Αεροηλεκτρονικά, ραντάρ
* Συστήματα πλοήγησης
* Πύραυλοι και συστήματα καθοδήγησης
* Ερευνητικά κέντρα
* Δορυφορικές επικοινωνίες
* Τηλεπικοινωνιακά συστήματα
* Όργανα
* Αυτοκίνητα
* Υπολογιστές/LAN
* Τηλεπικοινωνίες
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
MMWΠροσαρμογέας, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
