Ραδιοφωνικά κοαξιακά συνδέσμους καλωδίων σύνδεση συγκόλλησης 50 Ωμ θηλυκό σύνδεσμο SMA Jack για καλώδιο RG405
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | SMA Female RF Coaxial Cable Connector | Center Conductor: | Copper Alloy Gold Plated |
|---|---|---|---|
| Outer Conductor: | Copper Alloy Gold Plated | Gender: | Female |
| Impedance: | 50Ω | Frequency: | DC~18GHz |
| Durability: | 500 Cycles | Cable Type: | RG405 |
| Επισημαίνω: | συνδετήρας διαφραγμάτων sma,το sma πείθει το συνδετήρα |
||
Συνδετήρες ομοαξονικού καλωδίου RF Σύνδεση με συγκόλληση 50Ohm Θηλυκός συνδετήρας SMA Jack
Η σειρά SMA είναι ένα είδος μίνι, υψηλής συχνότητας ομοαξονικού συνδετήρα RF, αναπτύχθηκε και παράγεται σύμφωνα με το MIL-C-39012. Με χαρακτηριστικά μικρού όγκου, καλού εύρους ζώνης, ανώτερων ηλεκτρικών χαρακτηριστικών. Το SMA είναι οι πιο ευρέως χρησιμοποιούμενοι ομοαξονικοί συνδετήρες RF σε διαφορετικούς τομείς της επικοινωνίας μικροκυμάτων και της συσκευής μέτρησης μικροκυμάτων. Ο συνδετήρας υψηλής απόδοσης που αναπτύχθηκε από την εταιρεία μας μπορεί να φτάσει τα 20GHz.
Προδιαγραφές:
Σημείωση:Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος Συχνότητας | DC~18GHz | ||
| Σύνδεση με ημιάκαμπτο καλώδιο | |||
| Ονομαστική Τάση | 335VRMS* | ||
| Διηλεκτρική Αντοχή Τάσης | 1000VRMS* | ||
| Αντίσταση Μόνωσης | ≥5000MΩ | ||
| Αντίσταση Κέντρου | Κεντρικός Αγωγός | ≤3.0mΩ | |
| Εξωτερικός Αγωγός | ≤2.0mΩ | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Κεντρικός Αγωγός | Αρσενικό | Κράμα χαλκού επιχρυσωμένο | |
| Θηλυκό | Κράμα χαλκού επιχρυσωμένο | ||
| Κέλυφος και άλλα μεταλλικά μέρη | Κράμα χαλκού επιχρυσωμένο | ||
| Ανοξείδωτο ατσάλι Παθητικοποίηση | |||
| Μανίκι πτύχωσης | Κράμα χαλκού επιχρωμιωμένο | ||
| Μονωτήρες | PTFE | ||
| Δακτύλιος στεγανοποίησης | Σιλικονούχο καουτσούκ | ||
| Ανθεκτικότητα | 500 κύκλοι | ||
Πλεονεκτήματα:
√ Μεγάλη ποικιλία συνδετήρων (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP κ.λπ.), περισσότερα από 500
έμπειροι εργαζόμενοι με πάνω από 10 γραμμές παραγωγής
√ Ειδικεύεται στην κατασκευή συνδετήρων RF για περισσότερα από 20 χρόνια
√ Έχει μεγάλη και πλούσια εμπειρία συνεργασίας με την προμήθεια εθνικών έργων
√ Με το δικό μας εργοστάσιο με 35.000㎡
√ Αντικατάσταση Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK κ.λπ. με σύντομη παράδοση
√ Ανταγωνιστική τιμή
√ Αυστηρός έλεγχος ποιότητας (Έκθεση QA), πέρασε, ISO9001, ROHS, CE
√ Ο μέσος μηνιαίος κύκλος εργασιών είναι 10 εκατομμύρια
√ Οι παραγγελίες κατά παραγγελία (ODM) είναι ευπρόσδεκτες εδώ
√ Δεσμευόμαστε να παρέχουμε προϊόντα υψηλής ποιότητας στους πελάτες
Εφαρμογή:
*Ευρυζωνικότητα
*Οργανολογία
*Κεραίες διάταξης φάσης
*Τηλεπικοινωνίες
*Διασύνδεση πλακέτας σε πλακέτα

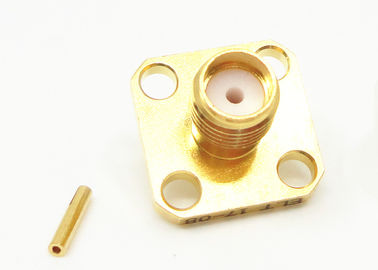

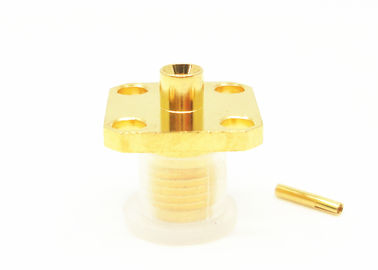

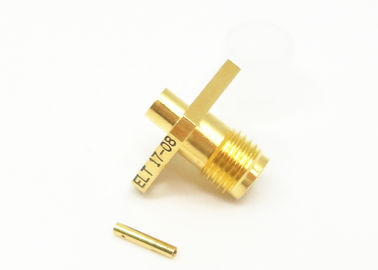

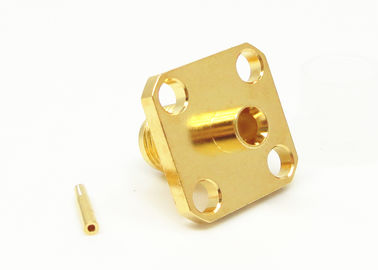

Περισσότερες Εικόνες:
Κατάλογος Προϊόντων:
| Προσαρμογέας RF |
| Συνδετήρας SMA/SSMA RF |
| Συνδετήρας SMP/SSMP RF |
| Συνδετήρας TNC RF |
| Συνδετήρας τύπου N RF |
| Συνδετήρας MCX/MMCX RF |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστομετρικών κυμάτων (2,4 mm, 2,92 mm) |
| Συναρμολογήσεις καλωδίων RF |
| Προσαρμογέας κυματοδηγού σε ομοαξονικό |
| Γυάλινες-μεταλλικές ερμητικές σφραγίσεις |
| Συνδετήρας σειράς J30J |
| Μικροκυματικές περιστροφικές αρθρώσεις |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπουςΣυνδετήρες SMA, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
