Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Προσαρμοστής SMA RF | ΠΑΡΑΡΤΗΣΗ: | Χρυσόπετρα |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC ~ 18GHz |
| Δυνατότητα: | 500 κύκλοι | Εφαρμογή: | RF, Satcom το /antenna/Audio |
| Υλικό: | Άλλες χημικές ουσίες | Πιστοποιητικό: | Διάταξη ISO-9001-2015 |
| Επισημαίνω: | Αρσενικό IEC 60169-15 SMA στο θηλυκό προσαρμοστή SMA,Αρσενικό RF SMA στο θηλυκό προσαρμοστή SMA,Αρσενικό IEC 60169-15 RF στο θηλυκό προσαρμοστή |
||
Σύνδεσμοι υψηλής απόδοσης SMA RF:
Ο συγκεφαλής σύνδεσμος SMA RF είναι ένας συμπαγής, υψηλής συχνότητας συγκεφαλής σύνδεσμος σχεδιασμένος σύμφωνα με το MIL-C-39012.ανώτερη μηχανική και ηλεκτρική απόδοσηΩς εκ τούτου, είναι ο πιο συχνά χρησιμοποιούμενος συνδετήρας ομοαξονικού ραδιοσυχνοτήτων.και άλλους συναφείς τομείςΗ σειρά των συνδέσμων υψηλής απόδοσης που αναπτύχθηκε από την εταιρεία μας μπορεί να υποστηρίξει συχνότητες έως και 20GHz.
Τα πλεονεκτήματά μας:
Εφαρμόσιμο πρότυπο:

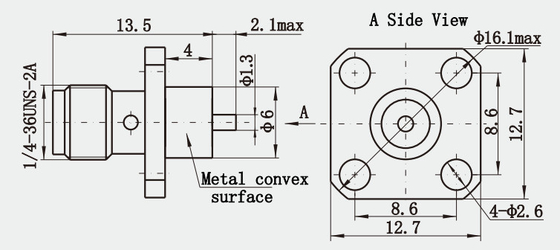

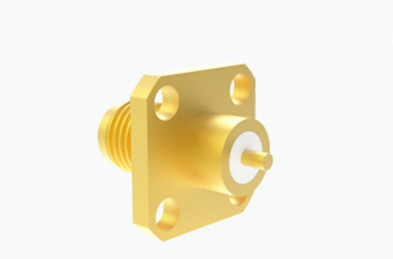

Εμφάνιση προϊόντος:
Ηλεκτρικά χαρακτηριστικά:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 335VRMS* | |
| Δηλεκτρικά Αντίσταση τάσης | 1000VRMS* | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Κεντρικός διευθυντής | ≤ 3,0mΩ |
| Εξωτερικός αγωγός | ≤ 2,0mΩ | |
| VSWR | ≤ 1.3 | |
Υλικό και μηχανικά χαρακτηριστικά:
| Κεντρικός διευθυντής | Άντρας | Κεραμίνες | ||||
| Γυναικεία | Sn-P Χρυσόχρωμα χάλκινο | |||||
| Ελαστική επαφή | Χάλκινος βεριλλίου | |||||
| Σκουπίδια και άλλα μεταλλικά μέρη | Κεραμίνες | |||||
| Παθητικοποίηση από ανοξείδωτο | ||||||
| Κρεμαστικό μανίκι | Κεραμίνες | |||||
| Δρόμος σφίξης σύνδεσης | 00,79-1,13 Ν.μ. | |||||
| Δυνατότητα | 500 κύκλοι | |||||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | |||||
| Εξαρτήματα | ΠΤΦΕ | |||||
Εφαρμογές:
1. Επικοινωνία μικροκυμάτων: Στα συστήματα ασύρματης επικοινωνίας, συμπεριλαμβανομένων των σταθμών βάσης, των συστημάτων κεραίων και άλλων σχετικών εξοπλισμού,Οι σύνδεσμοι SMA χρησιμοποιούνται για τη σύνδεση διαφορετικών συστατικών της διαδρομής σήματος.
2. Εξοπλισμός μέτρησης και δοκιμής: Ο εξοπλισμός δοκιμής μικροκυμάτων ακριβείας και οι αναλυτές δικτύου χρησιμοποιούν συχνά συνδέσμους SMA ως διεπαφές εισόδου και εξόδου σήματος για να εξασφαλίσουν ακριβείς μετρήσεις.
3. Πληροφορίες από δορυφόρο: Στα δορυφορικά συστήματα ανοδικής και κατωδικής σύνδεσης, οι συνδετήρες SMA χρησιμοποιούνται για τη σύνδεση του εξοπλισμού μετάδοσης και λήψης του επίγειου σταθμού.
4Επιστημονικά πειράματα: Στην επιστημονική έρευνα, ειδικά σε πειράματα που περιλαμβάνουν σήματα RF, οι συνδετήρες SMA χρησιμοποιούνται συνήθως για τη δημιουργία συνδέσεων μεταξύ πειραματικών ρυθμίσεων και οργάνων.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
