Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία του προϊόντος: | Συνδετήρας RF | Επικάλυψη: | Χρυσοκάλυψη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πιστοποιητικό: | CE RoHS |
| Διηλεκτρικός: | ΠΤΦΕ | Τύπος: | Συνδετήρας RF |
| Στυλ: | Καθαρός. | Υλικό: | Άλλες χημικές ουσίες |

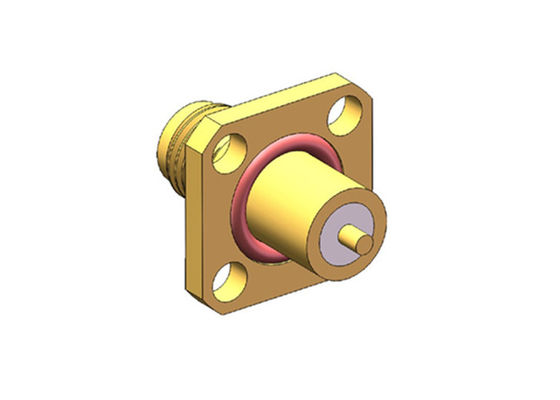

| Επισημαίνω: | Ερμητικώς σφραγισμένος θηλυκός συνδετήρας RF,Θηλυκός RF συνδετήρας SMA,Ερμητικώς σφραγισμένο θηλυκό διάφραγμα sma |
||
Δικτυακό δίκτυο με μικροσκοπική ταινία για την αυτοκινητοβιομηχανία
Η SMA είναι ένα είδος RF ομοαξονικών συνδέσεων που εφαρμόζεται ευρέως, με μικρού μεγέθους ζεύξη νήματος.εξαιρετική απόδοσηΧρησιμοποιούνται σε σύνδεση με καλώδιο ραδιοσυχνοτήτων ή γραμμή μικρογραμμίδας σε κυκλώματα ραδιοσυχνοτήτων του συστήματος WLAN, του ελεγχόμενου προγράμματος, του εξοπλισμού μικροκυμάτων και του συστήματος ψηφιακής επικοινωνίας.Η συχνότητα μπορεί να φθάσει τα 18GHz με τη χρήση ημι-κατακάμπτου ή ημι-ευέλικτου καλωδίου.
ΕιδικότητατουΔικτυακό δίκτυο με μικροσκοπική ταινία για την αυτοκινητοβιομηχανία(μμ)
| Διασύνδεση σύμφωνα με | IEC60169-15 |
| Αντίσταση | 50Ω |
| Πεδίο συχνότητας | Συνέχεια σε 18GHz |
| Απώλεια εισαγωγής | ≤ 0,30 dB |
| VSWR | ≤1,2 (DC-6GHz) |
| Αντίσταση μόνωσης | ≥ 5000MΩ |
| Αντίσταση κέντρου επαφής | ≤3mΩ |
| Αντίσταση εξωτερικής επαφής | ≤ 2mΩ |
| Κύκλοι ζευγαρώσεως | ≥ 500 |
| Περιοχή θερμοκρασίας | -65-+165°C |
|
Δηλεκτρικός μονωτής |
ΠΤΦΕ |
Λεπτομερές σχέδιοΔικτυακό δίκτυο με μικροσκοπική ταινία για την αυτοκινητοβιομηχανία(μμ)
| Αριθμός μοντέλου | Α | Επενδύσεις | L2 | D | Δ1 | D2 | Περιγραφή |
| Δοκιμαστική μονάδα | 6 | 1.8 | 15 ((+0).15-0.05) | 0.6 | 6 | 2.6 | Ερμητικά σφραγισμένη SMA θηλυκή 2-τρυπών φλάντζης RF |
| Δοκιμαστική μονάδα | 8 | 3 | 17.5(+0.10-0.05) | 0.7 | 5 | 2.6 | |
| Δοκιμαστικό σύστημα | 4 | 2 | 13.5(+0.15-0.05) | 1.3 | 6 | 2.6 | Συνακόλουθος αριστεράς αριστεράς 2 τρύπων SMA |
Υπάρχουν επίσης και άλλοι σύνδεσμοι SMA RF ((mm):
1.
| Αριθμός μοντέλου | Α | Επενδύσεις | Περιγραφή |
| Δελτίο ΕΚΑΧ | 1.5 | 4 | SMA Γυναικεία τετράτρυπα φλάντζη στερέωσης αριστερού συνδέσμου |
| Δελτίο ΕΚΑΧ | 5.4 | 6.9 | |
| Δοκιμαστικό σύστημα | 6 | 8.5 |
2.
| Αριθμός μοντέλου | Α | Επενδύσεις | D | Δ1 | D2 | Περιγραφή |
| Δελτίο ΕΚΑΧ αριθ. | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | Δικτυακό ρεύμα ασύρματος SMA θηλυκού τύπου με 4 τρύπες |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| Δοκιμαστικό σύστημα | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| Δελτίο ΕΚΑΧ αριθ. | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| Δοκιμαστική μονάδα | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Υδατοασφαλής SMA θηλυκή 4-τρύπες φλάντζη στερέωση RF σύνδεσμο |
3.
| Αριθμός μοντέλου | Α | Επενδύσεις | D | Δ1 | Περιγραφή |
| Δοκιμαστικό σύστημα | 3.2 | 2.5 |
0.65 επίπεδα
|
6 | Δικτυακό ρεύμα ασύρματος SMA θηλυκού τύπου με 4 τρύπες |
| Δοκιμαστικό σύστημα | 4 | 2.5 |
0.65 επίπεδα
|
6 | |
| Δοκιμαστικό σύστημα | 4 | 2 |
0.65 επίπεδα
|
6 | |
| Δοκιμαστικό σύστημα | 3 | 5 |
0.65 επίπεδα
|
6 |
ΕφαρμογήτουΔικτυακό δίκτυο με μικροσκοπική ταινία για την αυτοκινητοβιομηχανία(μμ)
- Ασύρματα.
- Αντενές.
- Ευρυζωνικό.
- Εργαλεία
- Αντενές φάσης
- Διασύνδεση επιφάνειας με επιφάνεια
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυμπλέκτης/προσαρμοστής ραδιοσυχνοτήτων SMA,Εάν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειες σαςΕίναι....
