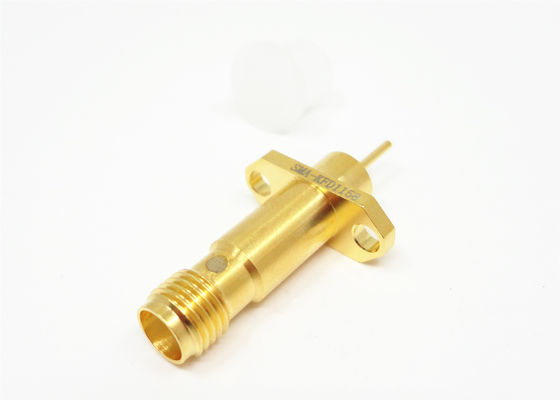

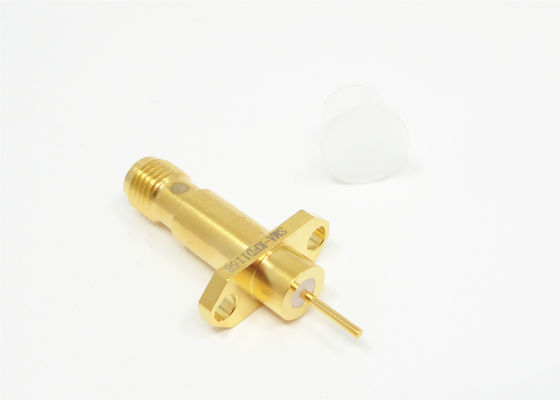

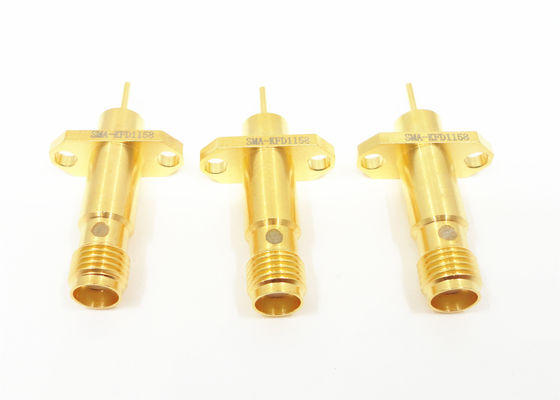

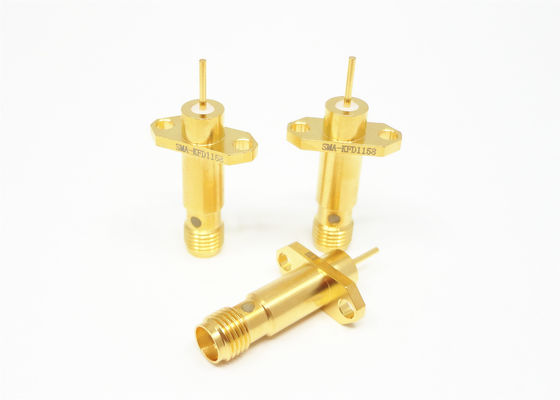

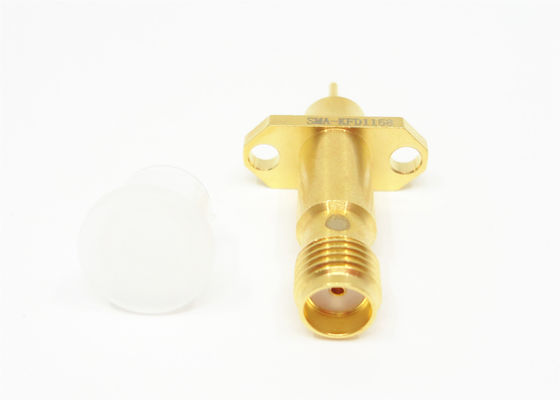

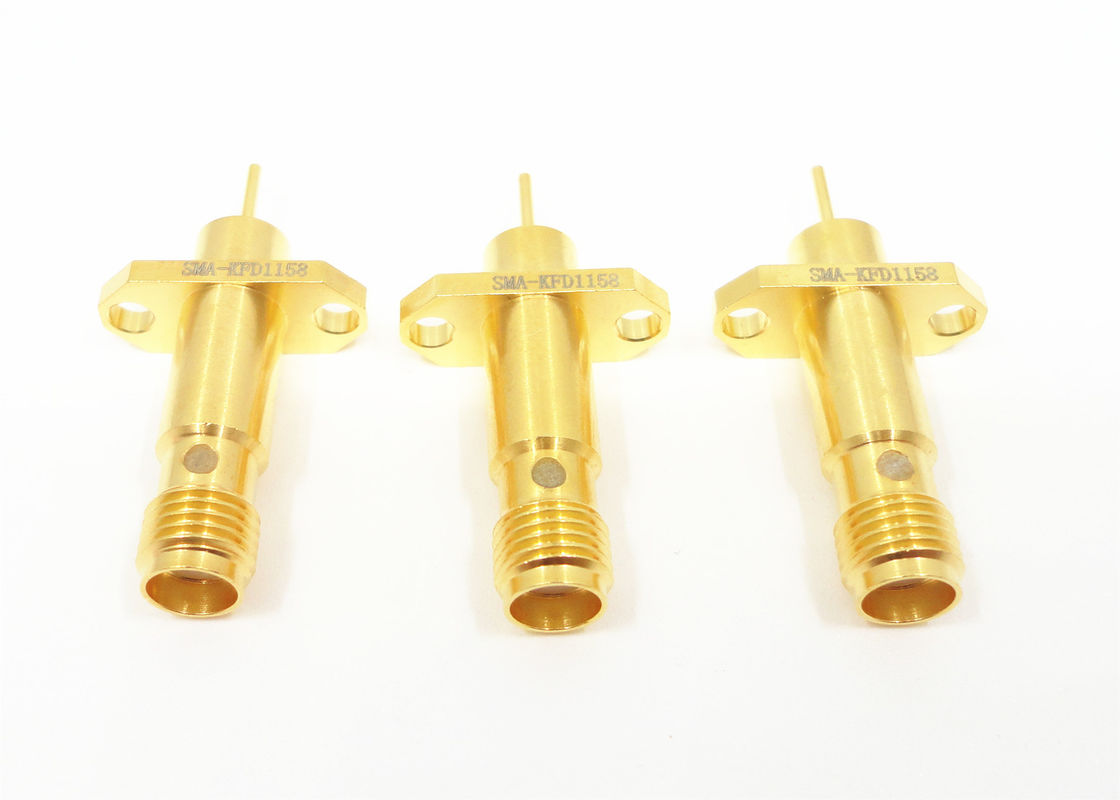

SMA θήλυ 2 οπών Φλάντζα Στήριξης με Μακρύ Μικροταινίας Pin Connector
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επίχρυσο | Αντίσταση: | 50Ω |
|---|---|---|---|
| Συχνότητα: | DC ~ 18GHz | Διάρκεια ζωής: | 500 κύκλοι |
| Σώμα: | Ορείχαλκος | Ονομαστική τάση: | 335 VRMS |
| DWV: | 1000Vrms | Μονωτές: | PTFE |
| Επισημαίνω: | 2 συνδετήρας τρυπών SMA RF,Η φλάντζα τοποθετεί το συνδετήρα SMA RF,Η φλάντζα τοποθετεί Microstrip το συνδετήρα καρφιτσών |
||
Προσαρμοσμένο μέγεθος SMA Γυναικεία 2-τρύπα φλάντζας με μακρύ σύνδεσμο μικροστριπτικής καρφίτσας
Οι παρακάτω προδιαγραφές είναι γενικές προδιαγραφές για όλες τις συνδέσεις sma.και διαρροή RF για κάθε συνδετήρα είναι διαθέσιμη από το εργοστάσιο μας κατόπιν αιτήματος.
Σύνδεσμοι SMAΗ διάταξη αυτή έχει ως πλεονεκτήματα το μικρό μέγεθος, την ευρεία ζώνη συχνοτήτων, τις ανώτερες μηχανικές και ηλεκτρικές επιδόσεις,υψηλή αξιοπιστίαΕίναι ο πιο ευρέως χρησιμοποιούμενος συνδετήρας ομοαξονικού ραδιοσυχνοτήτων.Αυτή η σειρά από υψηλής απόδοσης συνδέσμους που αναπτύχθηκε από την εταιρεία μας μπορεί να φτάσει συχνότητα έως και 20 GHz.
Βασικά χαρακτηριστικά:
- Σχεδιασμοί υψηλής αντοχής για σκληρά περιβάλλοντα
- Ο μηχανισμός ζεύξης με νήματα προσφέρει αξιοπιστία σε ανθεκτικά σχέδια
- Ιδανικό για εφαρμογές υψηλής συχνότητας
- Σχεδιασμός:
Προδιαγραφή των συνδέσμων SMA Rf:
| Ηλεκτρονικά και υλικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 335VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1000VRMS (μέγιστη στάθμη της θάλασσας) | |
| VSWR | ≤ 1.3 | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρικός οδηγός | Άντρας | Άλλες χάλκινες ίνες από χάλυβα |
| Γυναικεία | Βεριλλίμιο χάλκινοΧρυσοκάλυψη | |
| Σκουπίδια και άλλα μεταλλικά μέρη | Άλλες χάλκινες ίνες από χάλυβα | |
| Άλλοι χάλυβες | ||
| Κάλυψη καλωδίων | Άλλες συσκευές και συσκευές για την κατασκευή συσκευών | |
| Απομονωτής | ΠΤΦΕ | |
| Δαχτυλίδι φώκιας | Καουτσούκ πυριτίου | |
| Δρόμος ζευγαρώσεως | 00,79 -1,13 Ν.μ. | |
Εφαρμογή:
- Πολιτική και Στρατιωτική Αεροναυτική
- Συστήματα μικροκυμάτων Τηλεπικοινωνίες
- Στρατιωτικός εξοπλισμός, Διαστημικό χώρο
- Λύσεις 5G
- Συστήματα μέτρησης
- Συστήματα κεραίας WiFi κινητής τηλεφωνίας
Καταλόγος προϊόντων:
1. Συνδέτες ραδιοσυχνοτήτων, προσαρμογείς (DC έως 110GHz)
2Συγκροτήματα καλωδίων ραδιοσυχνοτήτων και κυμάτων
3. Οδηγός κυμάτων σε προσαρμογείς κοαξιού
4. Ενσωματωμένοι συνδετήρες (RF & DC)
5. Μικροδιπλό σύνδεσμο ((J30J, Micro D-sub))
6. Σφραγίδες από γυαλί σε μέταλλο, επικεφαλίδες, τροφοδοσία (RF & DC)
7. Μικροκυκλικά περιστρεφόμενα αρθρώματα
8. Ραδιοφωνικά φορτία, τερματισμοί (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9Προϊόντα ODM
Συνδεδεμένο προϊόν
1.
| Αριθμός μοντέλου | Α | Α1 | L2 | Α3 | Λ4 | Επενδύσεις | D | Σημείωση |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | Δικτυακό ίντερνετ |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Αριθμός μοντέλου | Α | D | Δ1 | Περιγραφή |
| SMA-KHD9 | 2 | 1.3 | 1.4 | Δικτυακό ίντερνετ |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Αριθμός μοντέλου | Α | Α1 | L2 | Α3 | Λ4 | Επενδύσεις | L6 | D | Περιγραφή |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
Δικτυακό ίντερνετ |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
