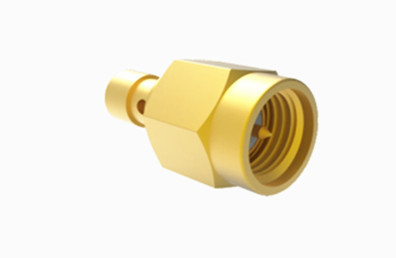

SMA αρσενικός χρυσοχρωματισμένος RF σύνδεσμος από χαλκό για καλώδιο SFF-50-1.5-1/RG316
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Άρθρο: | Συνδετήρας SMA RF | Επικάλυψη: | Χρυσόπετρα |
|---|---|---|---|
| Σύνδεσμος φύλο: | Άντρας | Αντίσταση: | 50Ω |
| Συχνότητα: | DC ~ 18GHz | Ζωή: | 500 κύκλοι |
| Σώμα: | χάλκινο | Τύπος: | SMA |
| Επισημαίνω: | Άντρας σύνδεσμος SMA RF,Σύνδεσμος SMA RF από χαλκό,Χρυσό επιχρυσωμένος σύνδεσμος SMA RF |
||
SMA Αρσενικό Ορειχάλκινο Επιχρυσωμένο RF Connector για SFF-50-1.5-1 /RG316 Καλώδιο
Ο ομοαξονικός σύνδεσμος SMA RF είναι ένας συμπαγής, υψηλής συχνότητας ομοαξονικός σύνδεσμος σχεδιασμένος σύμφωνα με το MIL-C-39012. Διαθέτει πολλά πλεονεκτήματα, όπως το μικρό του μέγεθος, το εκτεταμένο εύρος συχνοτήτων, τα εξαιρετικά μηχανικά και ηλεκτρικά χαρακτηριστικά και η υψηλή αξιοπιστία. Αυτός ο τύπος συνδέσμου χρησιμοποιείται συχνότερα σε εφαρμογές ομοαξονικών ραδιοσυχνοτήτων. Χρησιμοποιείται ευρέως σε διάφορους τομείς, όπως οι επικοινωνίες μικροκυμάτων και οι συσκευές μέτρησης μικροκυμάτων. Οι σύνδεσμοι ανώτερης απόδοσης από την εταιρεία μας σε αυτή τη σειρά έχουν σχεδιαστεί για να υποστηρίζουν συχνότητες έως και 20GHz.
Προδιαγραφές:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα στο φύλλο προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50 Ohm | |
| Εύρος Συχνοτήτων | DC~18GHz | |
| Ονομαστική Τάση | 335 VRMS (Μέγιστο επίπεδο θάλασσας) | |
| Διηλεκτρική Αντοχή Τάσης | 1000 VRMS (Μέγιστο επίπεδο θάλασσας) | |
| Αντίσταση Μόνωσης | ≥5000MOhm | |
| Αντίσταση Επαφής | Εξωτερικός αγωγός | ≤2 mΩ |
| Κεντρικός αγωγός | ≤3 mΩ | |
Χαρακτηριστικά:
1. Τυποποίηση και Συμβατότητα: Οι σύνδεσμοι SMA ακολουθούν τυπικό μέγεθος και ηλεκτρικές προδιαγραφές, εξασφαλίζοντας συμβατότητα με ένα ευρύ φάσμα εξαρτημάτων και συσκευών RF.
2. Αντοχή στο Περιβάλλον: Ορισμένες εκδόσεις συνδέσμων SMA έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όντας αδιάβροχες, ανθεκτικές στη σκόνη ή ανθεκτικές στη διάβρωση.
3. Ευρύ φάσμα εφαρμογών: Λόγω των χαρακτηριστικών απόδοσής τους, οι σύνδεσμοι SMA χρησιμοποιούνται ευρέως στους τομείς των ασύρματων επικοινωνιών, των δοκιμών και των μετρήσεων.
Εφαρμογή:
Ο σύνδεσμος SMA είναι ένας ευρέως χρησιμοποιούμενος ομοαξονικός σύνδεσμος στη βιομηχανία RF και μικροκυμάτων, γνωστός για τον συμπαγή σχεδιασμό του, το ευρύ φάσμα συχνοτήτων, την εξαιρετική μηχανική και ηλεκτρική απόδοση και την υψηλή αξιοπιστία. Αυτά τα χαρακτηριστικά καθιστούν τους συνδέσμους SMA εφαρμόσιμους σε τομείς όπως η μικροκυματική επικοινωνία, ο εξοπλισμός μέτρησης και δοκιμών, οι δορυφορικές επικοινωνίες και τα επιστημονικά πειράματα.
Άλλα Προϊόντα:
1.SMA Ορθογώνιος Θηλυκός Φλάντζας-Mount RF Ομοαξονικός Σύνδεσμος
| Αριθμός Μοντέλου | L | L1 | D | Σημείωση |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | SS housing |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50Ohm Θηλυκό Jack Flange Mount SMA RF Connector
| Αριθμός Μοντέλου | L | L1 | L2 | D | D1 | D2 | Σημείωση |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Κατάλογος Προϊόντων:
| RF Adapter |
| Waveguide To Coaxial Adapter |
| Glass-to-metal Hermetic Seals |
| J30J Series Connector |
| Microwave Rotary Joints |
| RF Cable Assemblies |
| SMA/SSMA RF Connector |
| SMP/SSMP RF Connector |
| Millimeter Wave Connectors(2.4mm, 2.92mm) |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Συνδέσμων SMA, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
