SSMA Υψηλής Αξιοπιστίας (mini SMA) Θηλυκά Κοννέκτορες Ορθής Γωνίας για Τοίχωμα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | Σύνδεσμος SSMA RF | Αντίσταση: | 50Ω |
|---|---|---|---|
| Ανθεκτικότητα: | 500 κύκλοι | Υλικό: | ΚΡΑΜΑ ΧΑΛΚΟΥ |
| Εφαρμογή: | RF | Αντίσταση Μόνωσης: | ≥ 5000MΩ |
| Μονωτικό μέσο: | PTFE | Φύλο: | Γυναικεία |
| Επισημαίνω: | MF108A Ραδιοφωνική πρίζα καλωδίου,SSMA αρσενική ραδιοφωνική πρίζα από ανοξείδωτο χάλυβα |
||
Συνδετήρες θηλυκού τοιχώματος ορθής γωνίας High Reliability SSMA (mini SMA)
Οι ομοαξονικοί συνδετήρες RF της σειράς SSMA είναι μικρογραφημένες εκδόσεις των συνδετήρων SMA, που χαρακτηρίζονται από το συμπαγές τους μέγεθος, το ευρύ εύρος ζώνης συχνοτήτων και την υψηλή αξιοπιστία. Χρησιμοποιούνται εκτενώς σε διάφορους τομείς όπως η αεροπορία, η αεροδιαστημική και οι μικροκυματικές επικοινωνίες.
Χαρακτηριστικά:
1. Μικρογραφημένο Μέγεθος: Οι συνδετήρες SSMA είναι μικρότεροι από τα αντίστοιχα SMA, καθιστώντας τους κατάλληλους για εφαρμογές όπου ο χώρος είναι περιορισμένος.
2. Ευρύ εύρος ζώνης συχνοτήτων: Οι συνδετήρες SSMA έχουν σχεδιαστεί για να λειτουργούν σε ένα ευρύ φάσμα συχνοτήτων, υποστηρίζοντας συνήθως έως και 18 GHz ή και υψηλότερες.
3. Υψηλή αξιοπιστία: Αυτοί οι συνδετήρες έχουν σχεδιαστεί για να διατηρούν σταθερές συνδέσεις σε απαιτητικά περιβάλλοντα, συμπεριλαμβανομένων υψηλών θερμοκρασιών και κραδασμών.
4. Χαμηλή απώλεια ανάκλασης: Ο σχεδιασμός των συνδετήρων SSMA βοηθά στην ελαχιστοποίηση των ανακλάσεων σήματος, μειώνοντας τις απώλειες και παρέχοντας βελτιωμένη απόδοση.
Προδιαγραφές των συνδετήρων RF SSMA:
Σημείωση: Η συχνότητα του μοντέλου βασίζεται στα δεδομένα στο φύλλο προδιαγραφών του προϊόντος.
| Ηλεκτρονικά και Χαρακτηριστικά Υλικών | ||
| Αντίσταση | 50Ω | |
| Εύρος συχνοτήτων | DC～30GHz | |
| Ονομαστική τάση | 250 VRMS (Μέγιστο επίπεδο θάλασσας) | |
| Διηλεκτρική τάση-αντίσταση | 750 VRMS (Μέγιστο επίπεδο θάλασσας) | |
| Αντίσταση μόνωσης | ≥5000MΩ | |
| Κεντρικός αγωγός | Αρσενικό | Επίχρυσο κράμα χαλκού |
| Θηλυκό | Επίχρυσο μπρούντζο βηρυλλίου | |
| Κέλυφος και άλλα μεταλλικά μέρη | Επίχρυσο κράμα χαλκού | |
| Μανίκι συγκόλλησης | Επιχρωμιωμένο κράμα χαλκού | |
| Μονωτήρας | PTFE | |
| Δακτύλιος στεγανοποίησης | Σιλικονούχο καουτσούκ | |
| Ανθεκτικότητα | 500 Κύκλοι | |
Εφαρμογή:
1. Ασύρματη επικοινωνία: Σε συνδέσμους μικροκυμάτων, επικοινωνία σημείο προς σημείο και συστήματα κεραιών σταθμών βάσης κινητής τηλεφωνίας, οι συνδετήρες SSMA χρησιμοποιούνται για τη σύνδεση εξαρτημάτων RF (ραδιοσυχνοτήτων).
2. Αεροδιαστημική & Αεροναυπηγική: Οι συνδετήρες SSMA χρησιμοποιούνται σε μια ποικιλία συστημάτων επικοινωνίας και πλοήγησης εντός της αεροδιαστημικής βιομηχανίας λόγω της υψηλής αξιοπιστίας τους και της ικανότητάς τους να αντέχουν σε ακραίες συνθήκες.
3. Εξοπλισμός δοκιμών: Σε εξοπλισμό δοκιμών και μέτρησης RF, οι συνδετήρες SSMA μπορούν να χρησιμοποιηθούν για τη σύνδεση οργάνων δοκιμών με τον εξοπλισμό υπό δοκιμή (EUT) ή άλλα εξαρτήματα RF.
Κατάλογος προϊόντων:
| Προσαρμογέας RF |
| Συνδετήρας SMA RF |
| Συνδετήρας SSMP RF |
| Συνδετήρας TNC RF |
| Συνδετήρας N Type RF |
| Συνδετήρας MCX/MMCX RF |
| Συνδετήρες χιλιοστομετρικών κυμάτων (2,4 mm, 2,92 mm) |
| Συναρμολογήσεις καλωδίων RF |
| Προσαρμογέας κυματοδηγού σε ομοαξονικό |
| Γυάλινες-μεταλλικές ερμητικές σφραγίσεις |
| Συνδετήρας σειράς J30J |
| Μικροκυματικές περιστροφικές αρθρώσεις |

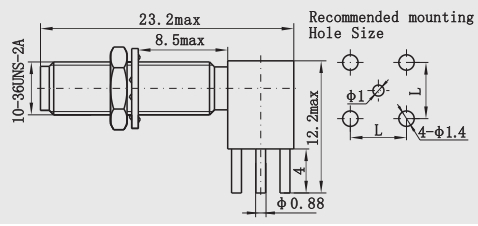

Σχέδιο περιγράμματος: (Μονάδα: mm)
Σχετικό προϊόν
1.Mini SMA Microstrip Συνδετήρας ορθής γωνίας για PCB
| Αριθμός μοντέλου | Σημείωση |
| SSMA-KWHD41 |
2.SSMA Θηλυκός συνδετήρας RF Microstrip για PCB
| Αριθμός μοντέλου | Σημείωση |
| SSMA-KHD4 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Συνδετήρες SMA, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
