Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία του προϊόντος: | Σύνδεσμος SMA RF | ΠΑΡΑΡΤΗΣΗ: | Χρυσό |
|---|---|---|---|
| Vswr: | ≤ 1.3 | Τύπος στερέωσης: | Στήριξη φλάντζας |
| Δραστηριακή τάση: | 335V r.m.s στη θάλασσα - επίπεδο | Πεδίο συχνότητας: | Συνεχές ρεύμα σε 18GHz |
| Σώμα: | Άλλες χημικές ουσίες | Φύλο: | Jack/θηλυκό |
| Υψηλό φως: | Σύνδεσμος SMA RF από χαλκό,Δυνατή σύνδεση SMA RF,Συναρμολογητής RF SMA |
||
Ο συγκεφαλαιώδης σύνδεσμος SMA RF είναι ένας συμπαγής, υψηλής συχνότητας συγκεφαλαιώδης σύνδεσμος σχεδιασμένος σύμφωνα με το MIL-C-39012.εξαιρετικές μηχανικές και ηλεκτρικές επιδόσειςΩς εκ τούτου, έχει καταστεί ο πιο ευρέως χρησιμοποιούμενος συναξονικός συνδετήρας ραδιοσυχνοτήτων.μεταξύ άλλων πεδίωνΗ σειρά των συνδέσεων υψηλής απόδοσης που σχεδιάστηκε από την εταιρεία μας είναι ικανή να λειτουργεί σε συχνότητες έως και 20GHz.
Προδιαγραφή των συνδέσμων SMA Rf:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Διασύνδεση σύμφωνα με | IEC60169-15 |
| Αντίσταση | 50Ω |
| Πεδίο συχνότητας | Συνέχεια σε 18GHz |
| Απώλεια εισαγωγής | ≤ 0,30 dB |
| VSWR | ≤1,2 (DC-6GHz) |
| Αντίσταση μόνωσης | ≥ 5000MΩ |
| Αντίσταση κέντρου επαφής | ≤3mΩ |
| Αντίσταση εξωτερικής επαφής | ≤ 2mΩ |
| Κύκλοι ζευγαρώσεως | ≥ 500 |
| Περιοχή θερμοκρασίας | -65-+165°C |

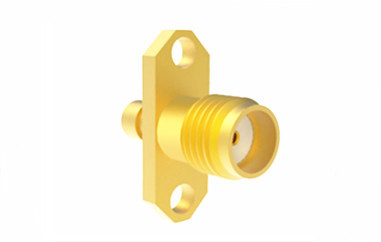

ΣύνοψηΡαδιοφωνικός σύνδεσμος για καλώδιο CXN3506/MF108A από χαλκό SMA:
Υλικό και μηχανικά χαρακτηριστικά:
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κεραμίνες |
| Γυναικεία | Sn-P Χρυσόχρωμα χάλκινο | |
| Ελαστική επαφή | Χάλκινος βεριλλίου | |
| Σκουπίδια και άλλα μεταλλικά μέρη | Κεραμίνες | |
| Παθητικοποίηση από ανοξείδωτο | ||
| Κρεμαστικό μανίκι | Κεραμίνες | |
| Δρόμος σφίξης σύνδεσης | 00,79-1,13 Ν.μ. | |
| Δυνατότητα | 500 κύκλοι | |
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | |
| Εξαρτήματα | ΠΤΦΕ | |
Βασικά χαρακτηριστικά:
1. Μικρό μέγεθος: Όπως υποδηλώνει και το όνομα, το "SubMiniature" υποδηλώνει ότι ο σύνδεσμος SMA είναι μικρότερος από πολλούς άλλους τύπους ομοαξονικών συνδέσμων,καθιστώντας το κατάλληλο για εφαρμογές όπου ο χώρος είναι υψηλό.
2. Ικανότητα υψηλής συχνότητας: Ο σύνδεσμος SMA έχει σχεδιαστεί για να χειρίζεται υψηλές συχνότητες, συνήθως έως 18 GHz, αν και ορισμένες εκδόσεις μπορούν να φτάσουν έως 26,5 GHz,που το καθιστά κατάλληλο για εφαρμογές μικροκυμάτων.
3Ευρύ εύρος ζώνης: Μαζί με τις δυνατότητες υψηλής συχνότητας, οι συνδετήρες SMA μπορούν να μεταδίδουν σήματα σε ευρύ φάσμα συχνοτήτων χωρίς σημαντική υποβάθμιση της απόδοσης.
Εφαρμογές:
1Ευρύ φάσμα εφαρμογών: Λόγω του μεγέθους, του εύρους ζώνης και της αξιοπιστίας του, ο σύνδεσμος SMA χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των τηλεπικοινωνιών, του εξοπλισμού δοκιμών, των στρατιωτικών συστημάτων,και επιστημονικά όργανα.
2- Τυποποιημένη διεπαφή: σύμφωνα με το πρότυπο MIL-C-39012,Οι συνδέσεις SMA έχουν συνεπή διεπαφή που εξασφαλίζει τη συμβατότητα με άλλα εξαρτήματα και συσκευές που συμμορφώνονται με την ίδια προδιαγραφή.
3. Παραλλαγές και προσαρμογές: Υπάρχουν διάφορες παραλλαγές του συνδέσμου SMA διαθέσιμες, συμπεριλαμβανομένων διαφορετικών επιλογών τερματισμού (όπως SMA-J), προσαρμογείς δεξιάς γωνίας και μοντέλα χαμηλού προφίλ,παρέχοντας ευελιξία για διάφορες ανάγκες σχεδιασμού.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
Συγγενικά προϊόντα:
1) Ερμητικά σφραγισμένοι θηλυκοί σύνδεσμοι SMA RF
| Αριθμός μοντέλου. | Σημείωση |
| Δοκιμαστική μονάδα | Ερμητικά |
2) Γυναίκα Bulkheaf Δικαίος γωνία Solder Mount SMA Connector
| Αριθμός μοντέλου. | Α | Σημείωση |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Δεν ξέρω.Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
