2.4 Συνοδευτής ανδρικής βύσης από ανοξείδωτο χάλυβα ραδιοσυχνότητας σειράς κυμάτων χιλιοστών με μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | 2.4mm RF ομοαξονικό Conector | ΠΑΡΑΡΤΗΣΗ: | Χρυσόπετρα/παθητικοποίηση |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πιστοποιητικό: | Διάταξη ISO-9001-2015 |
| Τύπος: | Άντρας | Vswr: | ≤1.05+0.005f |
| Υλικό: | Ορείχαλκος/Ανοξείδωτο ατσάλι | Πεδίο συχνότητας: | DC~50GHz |
| Επισημαίνω: | 2.4 χιλιοστόμετρος RF αρσενικό σύνδεσμο πρίζας,RF ανδρικό σύνδεσμο πρίζας από ανοξείδωτο χάλυβα |
||

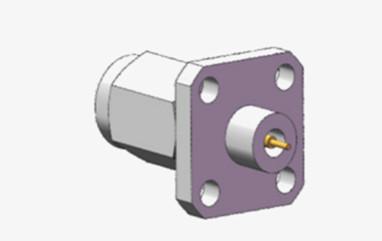

2.4 Συνοδευτής ανδρικής βύσης από ανοξείδωτο χάλυβα ραδιοσυχνότητας σειράς κυμάτων χιλιοστών με μικροστοιχία
Οι συνδέσεις 2,4 mm είναι παραδείγματα προηγμένων συνδέσεων χιλιοστών κυμάτων (MMW) που λειτουργούν αποτελεσματικά έως 50 GHz.Διακρίνονται για τις απλοποιημένες διαστάσεις τουςΤα χαρακτηριστικά αυτά τα καθιστούν ζωτικής σημασίας για τις εκτιμήσεις μικροκυμάτων υψηλής συχνότητας και τη χρήση χιλιοστών κυμάτων.
Στα πρότυπα RF και μικροκυμάτων, υπάρχουν συχνές αναπτύξεις με ακριβή μηχανική 50 Ωμ ομοαξονικών 2.4mm συνδέσεων.είναι αναπόσπαστο κομμάτι σε μια πληθώρα ρυθμίσεων δοκιμών και μετρήσεωνΗ συσκευή είναι κατασκευασμένη από ανθεκτικό ανοξείδωτο χάλυβα.Οι συνδέσεις είναι κατασκευασμένες για να αντέχουν επαναλαμβανόμενες χρήσεις.Έχουν σχεδιαστεί με ένα διηλεκτρικό σύστημα αέρα και συμπληρώνονται με ένα κεντρικό αγωγό υποστήριξης από πλαστικά χαμηλής απώλειας, το οποίο αυξάνει τη συνολική τους αποτελεσματικότητα και λειτουργικότητα.

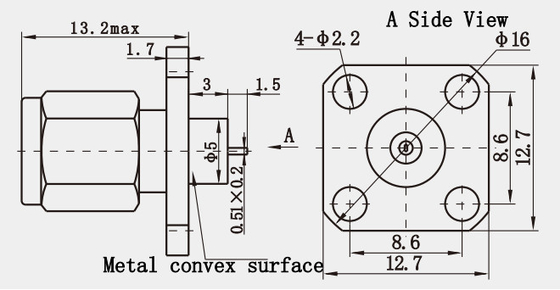

Σχεδιασμός:(μμ)
Προδιαγραφές:
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ̇50GHz
|
|||
|
Διορισμένη τάση
|
170VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 5000MΩ
|
|||
|
Αντίσταση επαφής |
Εξωτερικός αγωγός
|
≤ 2mΩ
|
||
|
Κεντρικός οδηγός
|
≤3mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1,05+0,005f
|
|||
Διαστάσεις διεπαφής:
Χαρακτηριστικά:
1Δυνατότητα:
Κατασκευασμένο από πασιβιωμένα υλικά ατσάλινου ατσάλινου σώματος και πινάκια επαφής από χαλκό βηρυλίου, ο συνδετήρας εξασφαλίζει αντοχή και μακροχρόνια σταθερότητα της απόδοσης.Το ανοξείδωτο χάλυβα παρέχει επίσης εξαιρετική αντοχή στη διάβρωση, καθιστώντας το κατάλληλο για χρήση σε σκληρά περιβάλλοντα.
2Ευρύ φάσμα εφαρμογών:
Αυτός ο τύπος συνδέσμου είναι εφαρμοστέος σε πολλαπλούς τομείς, συμπεριλαμβανομένων των κερατών, του ήχου, της τηλεόρασης και του ραδιοφώνου,λόγω της υψηλής απόδοσης και της αξιοπιστίας που πληροί τις αυστηρές απαιτήσεις σύνδεσης RF αυτών των περιοχών.
Πλεονεκτήματα
| Κανονικά προϊόντα | Προϊόντα ελίτ | |
| Πεδίο συχνότητας | DC ~ 40GHz | DC ~ 65GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Δυνατότητα | 300 κύκλοι | > 500 κύκλοι |
Εφαρμογή:
1Ραδιοεφαρμογές
Ερασιτέχνες και επαγγελματίες ραδιοεξοπλισμός: Σε ραδιοερασιτεχνικές ραδιοεπικοινωνίες και ραδιοφωνικές συσκευές Citizens Band (CB), 2.Οι συνδέσεις 4mm χρησιμοποιούνται για τη σύνδεση διαφόρων συσκευών ραδιοφώνου χάρη στις σταθερές επιδόσεις και τη μηχανική τους συμβατότηταΠαρέχουν αξιόπιστη μετάδοση σήματος και βελτιωμένη ασφάλεια σύνδεσης μέσω του μηχανισμού ζεύξης που συνδέεται με βίδα.
Θαλάσσιες εφαρμογές VHF: Στις θαλάσσιες επικοινωνίες, ειδικά σε ραδιοεξοπλισμό πολύ υψηλής συχνότητας (VHF), προτιμούνται οι συνδέσεις 2,4 mm για την αντοχή τους στη διάβρωση και την υψηλή αντοχή τους.Διατηρούν μακροχρόνια αξιόπιστη απόδοση σε θαλάσσια περιβάλλοντα, αποφεύγοντας τη βλάβη από το θαλασσινό νερό και την υγρασία.
2Εφαρμογές στα όργανα και τα συστήματα χιλιοστών κυμάτων
Εργαλεία δοκιμής υψηλής ακρίβειας: οι συνδέσεις 2,4 mm διαδραματίζουν κρίσιμο ρόλο σε εργαλεία δοκιμής υψηλής ακρίβειας σε εργαστήρια και γραμμές παραγωγής.Οι συνδέσεις αυτές εξασφαλίζουν ακριβή μετάδοση σήματος και σταθερότητα σύνδεσης., εξασφαλίζοντας την ακρίβεια των αποτελεσμάτων των δοκιμών.
Τα κύρια προϊόντα μας:
| Διορθωτής ραδιοκυμάτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
