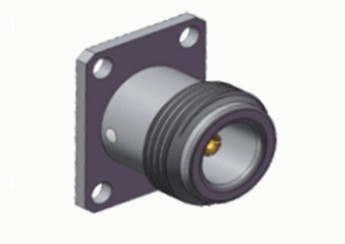

Τύπος N Δυναμικός κοαξιώδης συνδετήρας ραδιοσυχνότητας
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz (Max.18GHz) |
| Σχήμα: | Ειδικότερα: | Vswr: | ≤ 1.3 |
Τύπος N Δυναμικός κοαξιώδης συνδετήρας ραδιοσυχνότητας
Οι σύνδεσμοι τύπου N είναι ομοαξονικοί σύνδεσμοι που διαθέτουν συρρικνωμένη ζεύξη, γνωστοί για τις εξαιρετικές ικανότητές τους κατά των δονήσεων και τις ηλεκτρικές τους επιδόσεις.Συνήθως υποστηρίζουν συχνότητες έως 11 GHzΗ σχεδίαση της συσσωρευτής με νήματα εξασφαλίζει χαμηλό θόρυβο και ενισχύει την αντοχή σε κραδασμούς και δονήσεις.Οι σύνδεσμοι τύπου N είναι σχεδιασμένοι για να πληρούν τις προδιαγραφές MIL-C-39012Οι συνδετήρες αυτοί είναι κατάλληλοι για διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται συνήθως στην αεροπορία, την αεροδιαστημική, το ραντάρ, τα μικροκύματα, τις ψηφιακές επικοινωνίες και τα όργανα δοκιμών και μετρήσεων.Προσφέρουμε υπηρεσίες εξατομίκευσης για διάφορους συνδέσμους τύπου N και προσαρμογείς για την κάλυψη των ειδικών απαιτήσεων των πελατών, συμπεριλαμβανομένων των διαμορφώσεων ευθείας ή δεξιάς γωνίας, καθώς και των επιλογών τοποθέτησης φλάντζας ή προθάλαμου.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

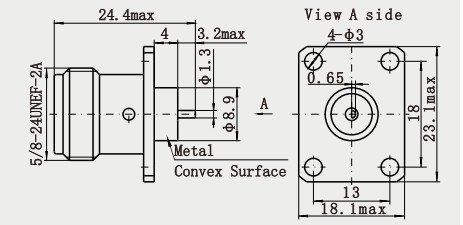

Λεπτομερές σχέδιο
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Χαρακτηριστικά:
1. Μεταφορά ευρείας ζώνης: υποστηρίζει ένα ευρύ φάσμα συχνοτήτων σήματος, που κυμαίνεται από 0 έως 11GHz και ο ενισχυμένος τύπος μπορεί ακόμη να καλύψει έως και 18GHz,που μπορεί να ανταποκριθεί στις ανάγκες μιας ποικιλίας εφαρμογών RF.
2Υψηλή προστασία: Το περίβλημα είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
Εφαρμογές:
1Καλή προσαρμοστικότητα στο περιβάλλον: Μετά από ειδική επεξεργασία και δοκιμές, οι σύνδεσμοι μικροκαρδών τύπου N είναι σε θέση να λειτουργούν σταθερά σε σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία,χαμηλή θερμοκρασία, υγρασία κλπ.) και έχουν μακρά διάρκεια ζωής, γεγονός που τα καθιστά κατάλληλα για χρήση σε εξωτερικούς χώρους και σε διάφορα περίπλοκα περιβάλλοντα.
2- Εύκολη εγκατάσταση και συντήρηση: Η μέθοδος συνδέσεως με νήματα καθιστά τον σύνδεσμο μικροστριπτού τύπου N εύκολο και γρήγορο στην εγκατάσταση, εξαλείφοντας την ανάγκη για περίπλοκες διαδικασίες συγκόλλησης.Επιπλέον, η αντοχή και η αξιοπιστία τους μειώνουν το κόστος και τη συχνότητα συντήρησης, βελτιώνοντας τη συνολική αποτελεσματικότητα του συστήματος.
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Ανυπομονούμε να λάβουμε την ερώτησή σας σε σύντομο χρονικό διάστημα. Παρακαλούμε επικοινωνήστε μαζί μας τι χρειάζεστε (( μήκος καλωδίου / συνδετήρα) έτσι ώστε να μπορούμε να σας προσφέρουμε το SPEC, και την καλύτερη ποιότητα και την υπηρεσία,ανταγωνιστική τιμή, έγκαιρη απάντηση, παράδοση εγκαίρως
