Σώμα από ανοξείδωτο χάλυβα Ν σειράς θηλυκό RF κοακσιακό σύνδεσμο
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ν-J200 | Φύλο: | Γυναικεία |
| Αντίσταση μόνωσης: | ≥ 500MΩ | Vswr: | ≤ 1.3 |

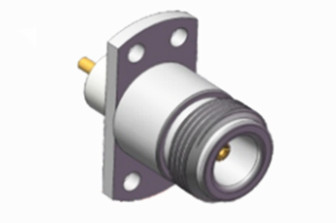

Σώμα από ανοξείδωτο χάλυβα Ν σειράς θηλυκό RF κοακσιακό σύνδεσμο
Οι σύνδεσμοι τύπου N είναι ομοαξονικοί σύνδεσμοι με ρινοειδή ζεύξη, αναγνωρισμένοι για τις εξαιρετικές ικανότητές τους κατά των δονήσεων και τις ηλεκτρικές τους επιδόσεις.,Αλλά τα προϊόντα μας μπορούν να λειτουργήσουν μέχρι και 18 GHz. Αυτοί οι συνδετήρες είναι κατάλληλοι για διάφορους τύπους καλωδίων ραδιοσυχνότητας και χρησιμοποιούνται ευρέως στην αεροπορία, αεροδιαστημική, ραντάρ, μικροκύματα, ψηφιακές επικοινωνίες,και όργανα δοκιμών και μετρήσεωνΠροσφέρουμε υπηρεσίες εξατομίκευσης για διάφορους τύπους συνδέσεων και προσαρμογών τύπου N για να ανταποκριθούν στις ειδικές απαιτήσεις των πελατών, συμπεριλαμβανομένων των διαμορφώσεων ευθείας ή δεξιάς γωνίας,καθώς και επιλογές τοποθέτησης με φλάντζη ή τοποθέτησης με προθάλαμο.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

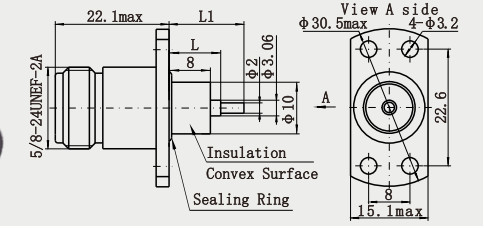

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1. Μεταφορά ευρείας ζώνης: υποστηρίζει ένα ευρύ φάσμα συχνοτήτων σήματος, που κυμαίνεται από 0 έως 11GHz και ο ενισχυμένος τύπος μπορεί ακόμη να καλύψει έως και 18GHz,που μπορεί να ανταποκριθεί στις ανάγκες μιας ποικιλίας εφαρμογών RF.
2Χαμηλή απώλεια: Με την υιοθέτηση υλικών υψηλής ποιότητας και ακριβούς διαδικασίας κατασκευής, η απώλεια που παράγεται κατά τη μετάδοση σήματος είναι εξαιρετικά χαμηλή.που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
3Υψηλή προστασία: Το περίβλημα είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
Εφαρμογές:
1Καλή προσαρμοστικότητα στο περιβάλλον: Μετά από ειδική επεξεργασία και δοκιμές, οι σύνδεσμοι μικροκαρδών τύπου N είναι σε θέση να λειτουργούν σταθερά σε σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία,χαμηλή θερμοκρασία, υγρασία κλπ.) και έχουν μακρά διάρκεια ζωής, γεγονός που τα καθιστά κατάλληλα για χρήση σε εξωτερικούς χώρους και σε διάφορα περίπλοκα περιβάλλοντα.
2- Πολυδιάστατη συμβατότητα: Ο σύνδεσμος μικροστριπής τύπου N είναι συμβατός με πολλούς τύπους καλωδίων, συμπεριλαμβανομένων των ημι-καταστροφικών καλωδίων και των ευέλικτων καλωδίων κλπ., παρέχοντας ένα ευρύτερο φάσμα εφαρμοσιμότητας.Συμμορφώνεται επίσης με τα διεθνή πρότυπα (e.π.χ., IEC και IEEE) για εύκολη εναλλαγή και ενσωμάτωση με άλλους εξοπλισμούς.
3- Εύκολη εγκατάσταση και συντήρηση: Η μέθοδος συνδέσεως με νήματα καθιστά τον σύνδεσμο μικροστριπτού τύπου N εύκολο και γρήγορο στην εγκατάσταση, εξαλείφοντας την ανάγκη για περίπλοκες διαδικασίες συγκόλλησης.Επιπλέον, η αντοχή και η αξιοπιστία τους μειώνουν το κόστος και τη συχνότητα συντήρησης, βελτιώνοντας τη συνολική αποτελεσματικότητα του συστήματος.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
