Συναρμολογήσεις καλωδίων RF θηλυκού SSMP K2.92mm αρσενικού 500mm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Πτυσμένο με νικέλιο | Αντίσταση: | 50Ω |
|---|---|---|---|
| Πιστοποιητικό: | CE RoHs | Μήκος καλωδίων: | 500 χλστ |
| Εύρος συχνοτήτων: | 0,04~40GHz | Απώλεια εισαγωγής: | ≤ 3,2 dB |
| Αντίσταση μόνωσης: | ≥5000mΩ | Συνοχή φάσης: | ≤±9° |
| Επισημαίνω: | Θηλυκές αρσενικές RF συνελεύσεις καλωδίων SSMP,Συνελεύσεις 500mm καλωδίων RF,Νικέλινες συνελεύσεις καλωδίων RF |
||

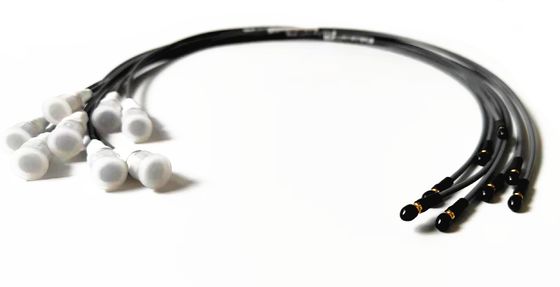

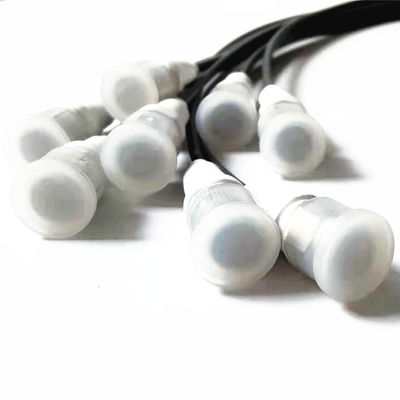

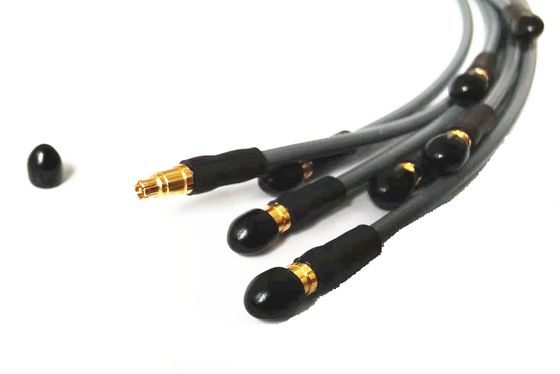

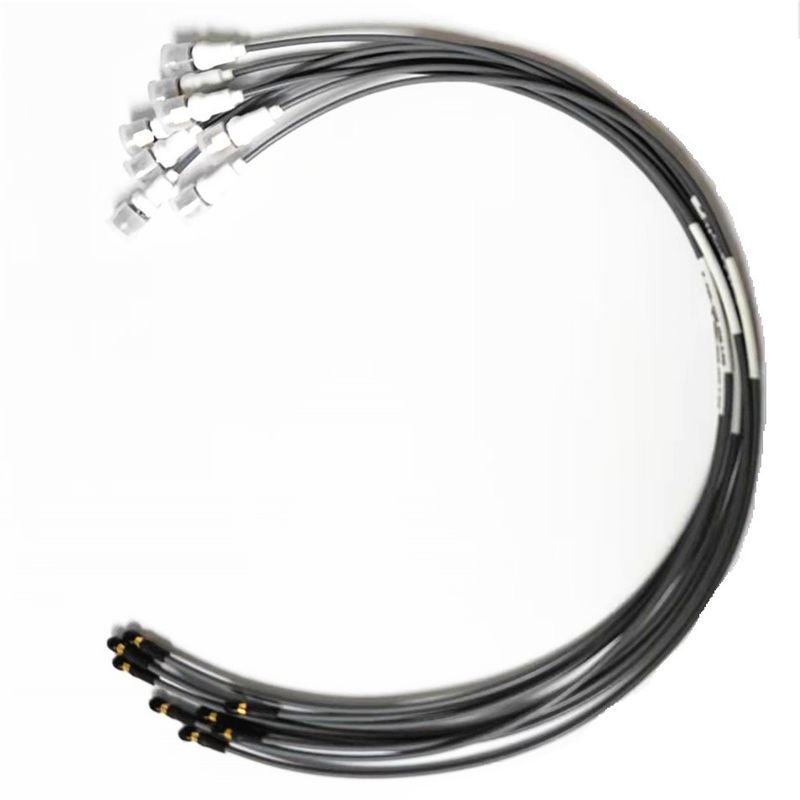

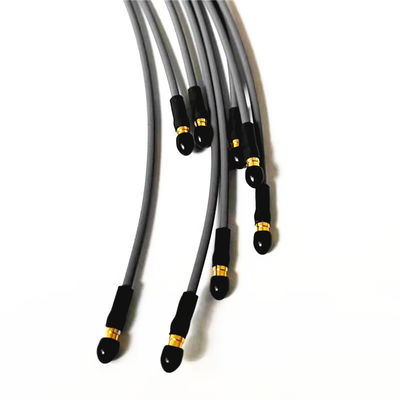

K2.92 Male σε SSMP Female Συναρμολογήσεις καλωδίων RF L=500mm
Το μήκος του καλωδίου μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
Εκτός από την τυπική μας προσφορά, η Elite Electronic προσφέρει επίσης μια ποικιλία προσαρμοσμένων επιλογών για αυτά τα προϊόντα διασύνδεσης, οι οποίες περιλαμβάνουν διαφορετικές επιλογές συνδετήρων, υψηλότερη και χαμηλότερη κάλυψη συχνοτήτων, εκτεταμένες περιβαλλοντικές δοκιμές κ.λπ. Η ομάδα των αφοσιωμένων μηχανικών μας μπορεί να βοηθήσει στην ανάπτυξη της σωστής λύσης για τις ανάγκες της εφαρμογής σας.
Προδιαγραφές:
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος συχνοτήτων | Σύνδεση με μαλακό καλώδιο DC~12.4GHz | ||
| Σύνδεση με ημιάκαμπτο καλώδιο DC~18GHz | |||
| Ονομαστική τάση | 335VRMS | ||
| Διηλεκτρική τάση-αντίσταση | 1000VRMS | ||
| Αντίσταση μόνωσης | ≥5000MΩ | ||
| Αντίσταση κέντρου | Κεντρικός αγωγός | ≤3.0mΩ | |
| Εξωτερικός αγωγός | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Κεντρικός αγωγός | Αρσενικό | Ορείχαλκος επιχρυσωμένος | |
| Θηλυκό | Sn-P Bronze επιχρυσωμένο | ||
| Ελαστική επαφή | Χάλκινο βηρύλλιο Νικελωμένο | ||
| Κέλυφος και άλλα μεταλλικά μέρη | Ορείχαλκος Νικελωμένο | ||
| Ανοξείδωτη παθητικοποίηση | |||
| Μανίκι πτύχωσης | Ορείχαλκος Νικελωμένο | ||
| Μονωτήρες | PTFE | ||
| Δακτύλιος στεγανοποίησης | Σιλικονούχο καουτσούκ | ||
| Ανθεκτικότητα | 500 κύκλοι | ||
| Ροπή σύσφιξης της σύνδεσης | 0.79－1.13N .m | ||
Εφαρμογή:
* Ευρυζωνική
* Όργανα
* Κεραίες
* Τηλεπικοινωνίες
* Αεροδιαστημική
* Ευρυζωνική
* Όργανα
* Κεραίες διάταξης φάσης
* Τηλεπικοινωνίες
* Διασύνδεση πλακέτας σε πλακέτα
Λεπτομέρειες προϊόντος:
Χαρακτηριστικά
•0-26.5 Ghz
•Τυπικές επιλογές υλικών από ορείχαλκο, μη μαγνητικό ορείχαλκο και ανοξείδωτο χάλυβα
•Πατενταρισμένοι συνδετήρες εκκίνησης υψηλής συχνότητας και αυτο-στερέωσης
•Βύσματα και προσαρμογείς καλωδίων γρήγορης σύνδεσης
Δυνατότητα καταστήματος συναρμολόγησης:
*Αυτόματη απογύμνωση
*Αυτόματη απογύμνωση με λέιζερ
*Συγκόλληση ελεγχόμενης θερμοκρασίας
*Καθαρό δωμάτιο
*Σήμανση με λέιζερ
Πλεονεκτήματα:
√ Μεγάλη επιλογή συνδετήρων (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), περισσότερα από 500
έμπειροι εργαζόμενοι με πάνω από 10 γραμμές παραγωγής
√ Ειδικεύεται στην κατασκευή συνδετήρων RF για περισσότερα από 16 χρόνια
√ Έχει μεγάλη και πλούσια εμπειρία συνεργασίας με την προμήθεια εθνικών έργων εξαρτημάτων όπως το China ShenZhou 9
√ Με το δικό μας εργοστάσιο με 35.000㎡
√ Αντικατάσταση Lemo, Molex ,YEONHO ,Tyco ,AMP,KET,JWT,JMT, Cvilux, GTK ect. με σύντομη παράδοση
√ Ανταγωνιστική τιμή
√ Αυστηρός έλεγχος ποιότητας (Έκθεση QA), πέρασε, ISO9001,ROHS, CE
√ Ο μέσος μηνιαίος κύκλος εργασιών είναι 10 εκατομμύρια
√ Οι παραγγελίες κατά παραγγελία (ODM) είναι ευπρόσδεκτες εδώ
√ Δεσμευόμαστε να παρέχουμε προϊόντα υψηλής ποιότητας στους πελάτες
Κατάλογος προϊόντων:
| Προσαρμογέας RF |
| Συνδετήρας SMA/SSMA RF |
| Συνδετήρας SMP/SSMP RF |
| Συνδετήρας TNC RF |
| Συνδετήρας N Type RF |
| Συνδετήρας MCX/MMCX RF |
| Συνδετήρας BNC RF |
| Συνδετήρες χιλιοστομετρικών κυμάτων (2,4mm, 2,92mm) |
| Συναρμολογήσεις καλωδίων RF |
| Προσαρμογέας κυματοδηγού σε ομοαξονικό |
| Σφραγίδες αεροστεγείς γυαλιού-μετάλλου |
| Συνδετήρας σειράς J30J |
Μικροκυματικές περιστροφικές αρθρώσεις
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους συνδετήρα SMP, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σαςς
