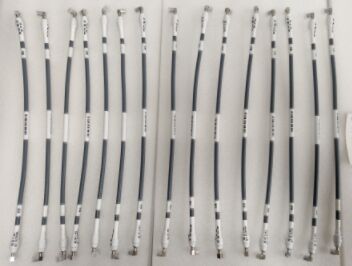

Προσαρμόστε χαμηλή VSWR χαμηλή απώλεια εισαγωγής SMA RF συναρμολόγηση καλωδίου DC ~ 18GHz με διαφορετικό μήκος για τη μετάδοση σήματος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Συναρμολόγηση καλωδίου RF | Κέντρο επαφής του συνδετήρα: | Κράμα χαλκού, επίχρυσο |
|---|---|---|---|
| Κέλυφος Συνδέσμου: | Ανοξείδωτο ατσάλι, Παθητικοποίηση | Ονομαστική τάση: | 750V |
| Αντίσταση μόνωσης: | 5000 Ωμ | Συχνότητα: | DC~18GHz |
| VSWR: | 1.3 ανώτατος | Εύρος Θερμοκρασίας: | -55℃~+125℃ |
| Καλώδιο: | 7,4 χιλιοστά | Καλώδιο ζευγαρώματος: | EQV CXN 3450 |
| Ύφος καλωδίων: | Ευθεία σύνδεση SMA και στα δύο άκρα | Προσαρμογή: | DC~40GHz ως αίτημα πελάτη |
| Μήκος καλωδίου: | Διαφορετικό μήκος ανάλογα με το αίτημα | Εφαρμογή: | Μετάδοση σήματος RF |
| Επισημαίνω: | Συγκρότημα καλωδίων RF SMA αρσενικού πλέγματος,Καλώδιο DC έως 18GHz RF,Συγκρότημα καλωδίων ραδιοσυχνοτήτων με προσαρμοσμένο μήκος |
||
Περιγραφή προϊόντος
- Συναρμολόγηση καλωδίου SMA RF
Οι συναρμολογήσεις καλωδίων SMA RF, τερματισμένες με συνδέσμους Sub-Miniature A (SMA), αποτελούν την κύρια επιλογή στις διασυνδέσεις RF λόγω του συμπαγούς μεγέθους τους, της ανώτερης απόδοσης σε υψηλές συχνότητες και της αξιόπιστης συνδεσιμότητας.
Κατά τη διαδικασία επιλογής, είναι απαραίτητο να λαμβάνονται υπόψη η αντίσταση, το εύρος συχνοτήτων, ο τύπος καλωδίου και οι περιβαλλοντικοί παράγοντες για να διασφαλιστεί η αποτελεσματική και σταθερή μετάδοση σήματος εντός του συστήματος. Αυτές οι συναρμολογήσεις χρησιμοποιούνται ευρέως στις μικροκυματικές επικοινωνίες, τις δοκιμές & μετρήσεις, την αεροδιαστημική και άλλες κρίσιμες εφαρμογές, χρησιμεύοντας ως βασικό στοιχείο για διασυνδέσεις σήματος υψηλής απόδοσης.
- Οι Δυνατότητές μας
Η εταιρεία μας ειδικεύεται στην κατασκευή συνδέσμων RF και διαθέτει πολλαπλές γραμμές παραγωγής συναρμολόγησης. Είμαστε εξοπλισμένοι για να ανταποκρινόμαστε γρήγορα στις απαιτήσεις των πελατών. Οι συναρμολογήσεις καλωδίων RF μας προσφέρουν κάλυψη συχνοτήτων από DC έως 18 GHz, παρέχοντας στους πελάτες ευέλικτες επιλογές για διαφορετικά σενάρια εφαρμογής.
- Σύνδεσμος Ομοαξονικού Καλωδίου RF _άλλο Καλώδιο Σύζευξης
Καλώδιο .086, Καλώδιο .141, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, Καλώδιο Σειράς SFF, Εύκαμπτο Καλώδιο, Ημι-εύκαμπτο Καλώδιο, Ημι-άκαμπτο Καλώδιο, Καλώδιο RG178, Καλώδιο RG316, Καλώδιο Χαμηλής Απώλειας Σταθεροποιημένο σε Θερμοκρασία Φάσης, Θωρακισμένο Καλώδιο Δοκιμών, Εξαιρετικά Εύκαμπτο Καλώδιο, Καλώδιο Κυματοδηγού
- Σύνδεσμοι Καλωδίων RF που παράγουμε
SMA, SSMA, SMP, SMPM, SMPS (μικρότερο από SMPM), ASMP (μεγαλύτερο από SMP), N, TNC, TNCA, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm
- Συναρμολόγηση Κυματοδηγού
Μπορούμε επίσης να παράγουμε τη συναρμολόγηση κυματοδηγού.
Τεχνικά Δεδομένα
Και οι δύο άκρες SMA Αρσενικό Βύσμα Συναρμολόγηση Καλωδίου RF με Διαφορετικό Μήκος Συχνότητας Έως DC έως 18 GHz
| Τεχνικά | Υλικά & Φινίρισμα | ||
| Αντίσταση | 50ohm | Κεντρικός Αγωγός Συνδέσμου A, B | Κράμα Χαλκού, Επιχρύσωση |
| DWV | 1000V | Εξωτερικός Αγωγός Συνδέσμου A, B | Ανοξείδωτος Χάλυβας, Παθητικοποίηση |
| Αντίσταση Μόνωσης | ≥5000MΩ | Καλώδιο Σύζευξης | EQV CXN 3450 |
| Συχνότητα | DC~18GHz | Εξωτερική Διάμετρος Καλωδίου | 7.4mm |
| Θερμοκρασία | Θερμοκρασία Λειτουργίας.: -55℃~+125℃ Θερμοκρασία Αποθήκευσης.: -55℃~+125℃ | ||
| Άλλος Δείκτης | VSWR<1.3 | ||
Διάσταση Περιγράμματοςτου SMAαρσενικό βύσμα σε αρσενικό βύσμα SMA Συναρμολόγηση Καλωδίου RF
Εφαρμογές
Οι συναρμολογήσεις καλωδίων RF της Elite Electronics χρησιμοποιούνται ευρέως στους τομείς της αεροπορίας, της ναυσιπλοΐας, της αεροδιαστημικής, των δορυφορικών επικοινωνιών, του ραντάρ, των κεραιών, των μικροκυματικών επικοινωνιών & ψηφιακών επικοινωνιών, των ηλεκτρονικών, των πεδίων μέτρησης.
Περιοχή Επικοινωνιών
Σταθμοί βάσης 5G, συσκευές δορυφορικών επικοινωνιών, ασύρματος εξοπλισμός κ.λπ. Χρησιμοποιείται για τη σύνδεση μεταξύ μονάδων RF και εξαρτημάτων όπως κεραίες και φίλτρα για να διασφαλιστεί η σταθερή μετάδοση σήματος.
Περιοχή Δοκιμών και Μετρήσεων
Σύνδεση θυρών δοκιμών για όργανα όπως αναλυτές φάσματος και αναλυτές δικτύου. Οι συναρμολογήσεις απαιτείται να διαθέτουν υψηλή ακρίβεια και χαμηλή απώλεια για να εγγυώνται την ακρίβεια των δεδομένων μέτρησης.
- Περιοχή Αεροδιαστημικής
Συστήματα ραντάρ, εξοπλισμός πλοήγησης κ.λπ. Οι συναρμολογήσεις πρέπει να αντέχουν σε ακραία περιβάλλοντα και να πληρούν τις απαιτήσεις για μετάδοση σήματος υψηλής συχνότητας και υψηλής αξιοπιστίας.
Ιατρική Ηλεκτρονική
Εξοπλισμός μαγνητικής τομογραφίας (MRI) κ.λπ.Μη μαγνητικές συναρμολογήσεις SMAμπορούν να αποφύγουν παρεμβολές στο μαγνητικό πεδίο του εξοπλισμού και να διασφαλίσουν την ακρίβεια της ιατρικής διάγνωσης.
Συσκευασία & Αποστολή
Συσκευασία:

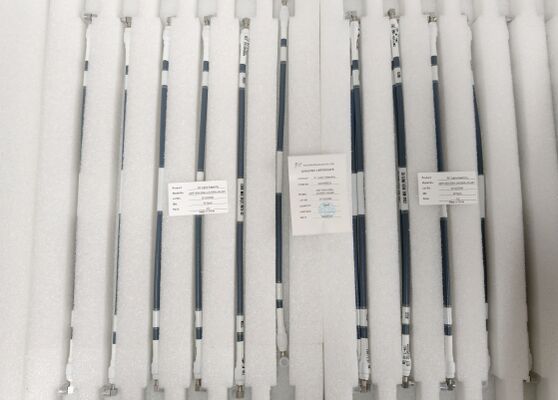

Οι συναρμολογήσεις καλωδίων RF συσκευάζονται προσεκτικά σε ένα χαρτοκιβώτιο για να διασφαλιστεί η ασφαλής μεταφορά. Το καλώδιο στερεώνεται στη θέση του με προστατευτική αφρώδη επένδυση για την αποφυγή οποιασδήποτε ζημιάς κατά την αποστολή. Το κουτί φέρει την ετικέτα με το όνομα του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.
Αποστολή:
Προσφέρουμε γρήγορη και αξιόπιστη αποστολή για τις συναρμολογήσεις καλωδίων RF. Μετά την αποστολή, θα λάβετε έναν αριθμό παρακολούθησης της αποστολής σας.
RFQ
Ε1: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε κατασκευαστής με πάνω από 23 χρόνια εμπειρίας σε εξαρτήματα διασύνδεσης RF/Μικροκυμάτων, συναρμολογήσεις καλωδίων RF.
Ε2: Τι προϊόντα μπορείτε να παρέχετε αυτήν τη στιγμή;
Α: Συνδέσεις RF, προσαρμογείς RF, συναρμολογήσεις καλωδίων RF, προϊόντα κυματοδηγού, σφραγισμένοι σύνδεσμοι γυαλιού-μετάλλου, micro D-sub, περιστροφικές αρθρώσεις μικροκυμάτων και άλλα εξαρτήματα μικροκυμάτων.
Ε3: Υπάρχει διαθέσιμο δωρεάν δείγμα;
Α: Ναι, αν υπάρχει απόθεμα, διατίθεται δωρεάν δείγμα με συλλογή φορτίου.
Ε4: Μπορεί η εταιρεία σας να δεχτεί προσαρμογή;
Α: Το ODM είναι ευπρόσδεκτο. Με πάνω από 23 χρόνια εμπειρίας στο ODM, η Elite Electronics μπορεί να βοηθήσει στο σχεδιασμό, την ανάπτυξη προϊόντων, την έρευνα & ανάπτυξη και την ενσωμάτωση των προϊόντων διασύνδεσής σας.
Ε5: Ποιοι είναι οι Όροι Πληρωμής;
Α: Μπορούμε να δεχτούμε L/C, T/T, Western Union, Trade Assurance (πιστωτική κάρτα & T/T), κ.λπ.
Ε6: Ποιος είναι ο χρόνος παράδοσης;
Α: 5 ημέρες για παραγγελίες δειγμάτων, 3-4 εβδομάδες για συνδέσεις RF (με βάση διαφορετικές ποσότητες, ODM, κ.λπ.), 8-13 εβδομάδες για συναρμολογήσεις καλωδίων RF.
Ε7: Πώς θα μου παραδώσετε τα αγαθά;
Α: Γενικά, συνεργαζόμαστε με διεθνείς εκφράσεις όπως DHL, UPS, FedEx, TNT για να επιτρέψουμε στους πελάτες μας να λάβουν τα αγαθά τους γρήγορα αλλά με το χαμηλότερο φορτίο. Εν τω μεταξύ, η αποστολή αεροπορικώς και θαλάσσης είναι επίσης διαθέσιμη.
Ε8: Πόσο καιρό πρέπει να περιμένω πριν φτάσουν τα αγαθά μου;
Α: 5-8 εργάσιμες ημέρες για αεροπορικές μεταφορές, 3-8 εργάσιμες ημέρες για διεθνείς εκφράσεις.
Ε9: Πώς είναι η ποιότητα του προϊόντος σας;
Α: Ως οι υψηλής ποιότητας προμηθευτές πολλών εθνικών έργων υψηλής τεχνολογίας, η παροχή εξαιρετικών προϊόντων είναι ο τρόπος ανάπτυξής μας. Έχουμε μια ισχυρή ομάδα ελέγχου ποιότητας και μια πολύ αυστηρή διαδικασία για να εγγυηθούμε την ποιότητά μας σύμφωνα με διαφορετικά πρότυπα ποιότητας.
Ε10: Ποια είναι η εγγύησή σας;
Α: Η εγγύησή μας είναι 6 μήνες μετά την παράδοση, η Elite Electronic δίνει μεγάλη προσοχή στην εξυπηρέτηση μετά την πώληση.
