Ονομασία του προϊόντος: | Σφραγίδα SMA RA | ΠΑΡΑΡΤΗΣΗ: | Χάλυβας και ανοξείδωτος χάλυβας |
---|---|---|---|
Αντίσταση: | 50Ω | Πιστοποιητικό: | Διάταξη ISO-9001-2015 |
Δυνατότητα: | 500 κύκλοι | Σώμα: | Δικιά γωνία |
Τύπος: | Σύνδεσμος καλωδίου | Τύπος καλωδίου: | 3#Μη άκαμπτο/Μη ευέλικτο |
Επισημαίνω: | συνδετήρας 7 16 DIN RF,το DIN πείθει το συνδετήρα |

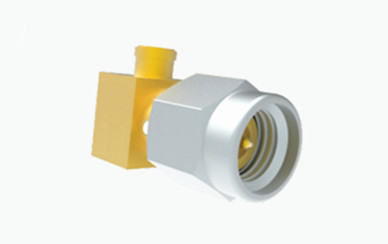

SMA αρσενικός ακτινοβολία RF δεξιάς γωνίας για 3# ημι-κατασταλτικό/ημι-ευέλικτο καλώδιο
Ο συγκεφαλαιώδης σύνδεσμος SMA RF είναι ένας πολύ συμπαγής και υψηλής συχνότητας σύνδεσμος που συμμορφώνεται με το πρότυπο MIL-C-39012.που περιέχουν μικρό παράγοντα μορφής, ευρείες δυνατότητες εύρους ζώνης, εξαιρετικές μηχανικές και ηλεκτρικές επιδόσεις και υψηλό επίπεδο αξιοπιστίας.Λόγω της εκτεταμένης χρήσης του σε τομείς όπως οι επικοινωνίες μικροκυμάτων και ο εξοπλισμός μέτρησης μικροκυμάτωνΗ εταιρεία μας έχει αναπτύξει μια σειρά από συνδέσμους υψηλής απόδοσης που μπορούν να λειτουργούν σε συχνότητες έως και 20GHz.
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||
Αντίσταση | 50Ω | |
Πεδίο συχνότητας | DC ~ 18GHz | |
Διορισμένη τάση | 335VRMS* | |
Δηλεκτρικά Αντίσταση τάσης | 1000VRMS* | |
Αντίσταση μόνωσης | ≥ 5000MΩ | |
Κεντρική αντίσταση | Κεντρικός διευθυντής | ≤ 3,0mΩ |
Εξωτερικός αγωγός | ≤ 2,0mΩ | |
VSWR | ≤ 1.3 |
Υλικό και μηχανικά χαρακτηριστικά: | |||
Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
Γυναίκα/Σοκτ | Βεριλλίμιο χάλκινο | Χρυσόπετρα | |
Ανθεκτική επαφή | Βεριλλίμιο χάλκινο | Καθαρισμένα με νικέλιο | |
Κέλυφος/Κουτί | Άλλες χημικές ουσίες | Χρυσόπετρα | |
Κέλυφος/Κουτί | Ατσάλι ατσάλι | Παθητικό | |
Απομονωτής | ΠΤΦΕ | ||
Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
Δυνατότητα | 500 κύκλοι | ||
Στροφή | 00,79 έως 1,13 Ν.μ. | ||
*Τα άλλα υλικά και οι τελικές επικάλυψεις μπορούν να προσαρμοστούν |

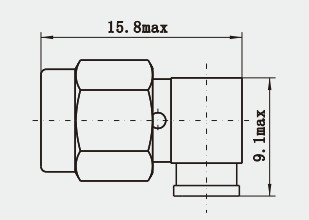

Λεπτομερές σχέδιοSMA αρσενικός ακτινοβολία RF δεξιάς γωνίας για 3# ημι-κατασταλτικό/ημι-ευέλικτο καλώδιο
Χαρακτηριστικά του προϊόντος:
1Μηχανισμός σύνδεσης/αποσύνδεσης: Οι συνδέσεις SMA χρησιμοποιούν συνήθως μηχανισμό ζεύξης με νήματα,που παρέχει μια εξαιρετικά αξιόπιστη σύνδεση, αλλά σημαίνει επίσης ότι δεν είναι σύνδεσμοι γρήγορης σύνδεσης/αποσύνδεσης.
2Εφαρμογές: Χρησιμοποιείται ευρέως στις επικοινωνίες μικροκυμάτων, τα συστήματα ραντάρ, τον εξοπλισμό δοκιμών, τις δορυφορικές επικοινωνίες, τα όργανα μέτρησης ακριβείας και άλλους τομείς.
3Υλικά: Συνήθως κατασκευασμένα από ανοξείδωτο χάλυβα ή άλλα ανθεκτικά στη διάβρωση μέταλλα για να εξασφαλιστεί αντοχή και μακροχρόνια απόδοση.
4. Τύποι φύλου: Οι συνδετήρες SMA είναι αρσενικών (αποδέκτη) και θηλυκών (συσκευή) τύπων, οι οποίοι πρέπει να συνδυαστούν για να δημιουργηθεί μια σύνδεση.
Εφαρμογή:
1Πειραματισμός και Έρευνα: Στην επιστημονική έρευνα και την ανάπτυξη πρωτοτύπων, οι συνδετήρες SMA επιλέγονται συχνά για την κατασκευή κυκλωμάτων RF και πειραματικών ρυθμίσεων σε συχνότητες μικροκυμάτων.
2Ασύρματη επικοινωνία: Σε κυτταρικούς σταθμούς βάσης, ασύρματα δίκτυα και άλλα συστήματα ασύρματης επικοινωνίας, οι συνδέσεις SMA χρησιμοποιούνται για διάφορες ανάγκες σύνδεσης RF.
3- όργανα ακριβείας: σε εφαρμογές που απαιτούν υψηλή ακρίβεια και σταθερότητα, όπως ορισμένες μετρήσεις και σενάρια δοκιμών,Οι συνδέσεις SMA είναι η προτιμώμενη επιλογή για τη σύνδεση ομοαξονικών καλωδίων.
4Ιατρικός διαγνωστικός εξοπλισμός: Ορισμένες ιατρικές συσκευές που χρησιμοποιούν συχνότητες μικροκυμάτων για απεικόνιση ή θεραπεία μπορεί επίσης να χρησιμοποιούν συνδετήρες SMA.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMP, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
