Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία του προϊόντος: | SMA RF ομοαξονικό Conector | ΠΑΡΑΡΤΗΣΗ: | Χρυσόπετρα |
|---|---|---|---|
| Φύλο: | Άντρας | Αντίσταση: | 50Ω |
| Συχνότητα: | DC ~ 18GHz | Δυνατότητα: | 500 κύκλοι |
| Εφαρμογή: | Άντενα μικροκυμάτων RG405 | Υλικό: | Άλλες χημικές ουσίες |
| Επισημαίνω: | συνδετήρας κεραιών sma,το sma πείθει το συνδετήρα |
||
Η σειρά SMA είναι ένα είδος μικρού, υψηλής συχνότητας RF ομοαξονικού συνδέσμου, αναπτύσσεται και παράγεται σύμφωνα με το MIL-C-39012 απόΗ εταιρεία Xi'an Elite Electronic Industrial Co., Ltd.Με χαρακτηριστικά μικρού όγκου, καλό εύρος ζώνης, ανώτερα ηλεκτρικά χαρακτηριστικά.Είναι οι πιο ευρέως χρησιμοποιούμενοι συνδετήρες RF σε διάφορους τομείς της επικοινωνίας μικροκυμάτων και συσκευής μέτρησης μικροκυμάτωνΟ σύνδεσμος υψηλής απόδοσης που αναπτύχθηκε από την εταιρεία μας μπορεί να φθάσει τα 20GHz.
Πλεονεκτήματα
1- Γρήγορη σύνδεση, επένδυση ή τυποποιημένη διεπαφή, ευθεία, εκδόσεις 90 μοιρών, καθώς και διαμόρφωση πτέρυγας ή πίνακα με 4 τρύπες
2Υψηλής ποιότητας και γρήγοροι συνδυασμοί με απλή επιστρίβωση δύο συνδετήρων μεταξύ τους, χωρίς να απαιτείται συγκόλληση ή στροφή
3Οι ηλεκτρικοί συνδετήρες SMA χρησιμοποιούνται ευρέως για μικροκύματα, κεραίες και όργανα δοκιμών κλπ.
4Οι σύνδεσμοι SMA RF είναι συσσωρευτικοί συνδετήρες RF coaxial με νήματα, με μικροσκοπικό μέγεθος, ανθεκτικά σε δονήσεις και ευρύ φάσμα συχνοτήτων έως και 18 GHz.
Περισσότερες φωτογραφίες από

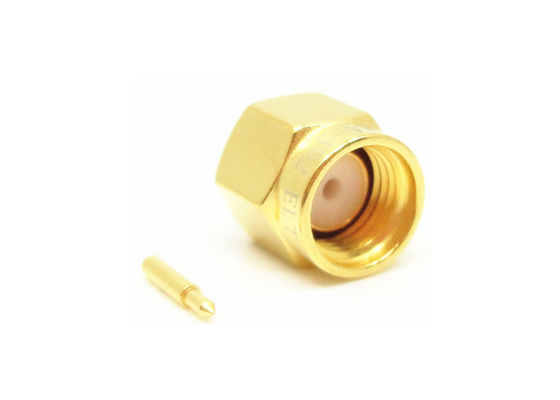

Χρυσό επιχρυσωμένο αρσενικό πλέγμα SMA RF συνδετήρα ανθεκτικό για κεραία μικροκυμάτων RG405:
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 335VRMS* | |
| Δηλεκτρικά Αντίσταση τάσης | 1000VRMS* | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Κεντρικός διευθυντής | ≤ 3,0mΩ |
| Εξωτερικός αγωγός | ≤ 2,0mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά: | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Βεριλλίμιο χάλκινο | Χρυσόπετρα | |
| Ανθεκτική επαφή | Βεριλλίμιο χάλκινο | Πλακέτα νικελίου | |
| Κέλυφος/Κουτί | Άλλες χημικές ουσίες | Χρυσόπετρα | |
| Κέλυφος/Κουτί | Ατσάλι ατσάλι | Παθητικό | |
| Απομονωτής | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Στροφή | 00,79 έως 1,13 Ν.μ. | ||
| *Τα άλλα υλικά και οι τελικές επικάλυψεις μπορούν να προσαρμοστούν | |||
Καταλόγος προϊόντων:
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Διορθωτής ραδιοκυμάτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας RF BNC |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
Εφαρμογή:
1Εξοπλισμός δοκιμών και μετρήσεων:
Στους ηλεκτρονικούς εξοπλισμούς δοκιμών και μετρήσεων, οι συνδέσεις SMA χρησιμοποιούνται για τη σύνδεση γεννήτρων σήματος, αναλυτών φάσματος και άλλων οργάνων μέτρησης.Η υψηλή τους ακρίβεια και τα χαρακτηριστικά χαμηλής απώλειας τους καθιστούν ιδανικούς για τον εξοπλισμό δοκιμών.
2Βιομηχανική αυτοματοποίηση:
Στα συστήματα ελέγχου βιομηχανικού αυτοματισμού, οι συνδέσεις SMA χρησιμοποιούνται για τη σύνδεση ποικίλων αισθητήρων και ελεγκτών για να εξασφαλιστεί ακριβής και πραγματική μετάδοση δεδομένων.
3Επιστημονική έρευνα:
Στην επιστημονική έρευνα, ειδικά στα πειράματα φυσικής και στον αστρονομικό εξοπλισμό παρατήρησης,Οι συνδετήρες SMA χρησιμοποιούνται για τη σύνδεση πηγών σήματος υψηλής συχνότητας και δέκτη εξοπλισμού για την παροχή μετάδοσης σήματος υψηλής πιστότητας.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
