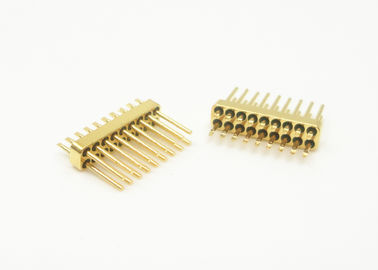

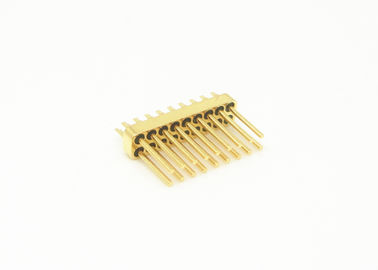

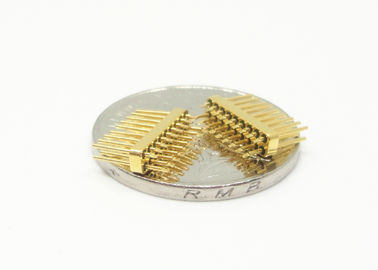

Πολλαπλές κεφαλίδες Ερμητικά συνδετήρες σφραγίδας από γυαλί σε μέταλλο RF Feedthroughs MC-172
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Επικεφαλίδες πολλαπλών πινών από γυαλί σε μέταλλο | Επιμετάλλωση: | Επιχρυσωμένος |
|---|---|---|---|
| Αντίσταση: | Αλλος | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| Καρφίτσα: | 18 καρφίτσες | Υλικό: | Kovar 4J29 |
| Ποτήρι: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Επισημαίνω: | Συνδετήρες Σφραγίδας Hermetic Γυαλιού σε Μέταλλο,πολυπολικοί ακροδέκτες τροφοδοσίας RF,γυάλινοι μεταλλικοί σύνδεσμοι MC-172 |
||
Συνδέσεις πολλαπλών ακίδων με ερμητικό σφράγισμα γυαλιού-μετάλλου, Σύνδεσμοι τροφοδοσίας RF
Ερμητικά Σφραγίσματα Γυαλιού-Μετάλλου Σύνδεσμοι τροφοδοσίας RF/DC /Πολλαπλές ακίδες /Σύνδεσμος ονομάζεται επίσης Μονωτήρας γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε σφραγισμένα εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει διάφορα στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι μονωτήρες γυαλιού είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν ευρεία χρήση στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Προδιαγραφή:
| Όνομα προϊόντος | Γυαλί σε Μέταλλο Πολλαπλές ακίδες |
| Αντίσταση | άλλο |
| Τύπος | 18 ακίδες |
| Σειρές | 2 σειρές |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7050 ή 7070
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | NA |
| VSWR | NA |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
<1.01325 X 10-3 Pa*cm3/s |
| Αντίσταση μόνωσης | ≥2000MΩ για μονή ακίδα, ≥1000MΩ για πολλαπλές ακίδες, |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Χαρακτηριστικά:
-Μικρό μέγεθος
-ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή με συγκόλληση χρυσού σύρματος, συγκόλληση και ζεύξη
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία αεροναυπηγικής, αεροδιαστημικής και αυτοκινητοβιομηχανίας. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα

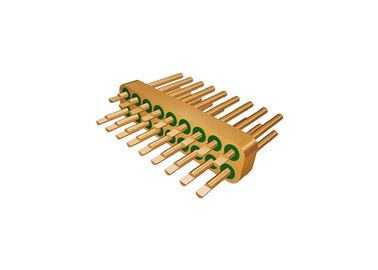

Σχέδιο περιγράμματος και εικόνα
Μονάδα:mm
Λίστα προϊόντων:
| 50Ω RF Μονή ακίδα Σειρά M | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονή ακίδα Σειρά M Τυπική | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονή ακίδα Σειρά M Μη Τυπική | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| DC Μονή ακίδα Σειρά K | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονή ακίδα Σειρά K Τυπική | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονή ακίδα Σειρά K Μη Τυπική | Επιλογή συγκόλλησης και συγκόλλησης με κεφαλή καρφιού |
|
Πολλαπλές ακίδες MC Σειρά
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Παρακαλώ κάντε κλικ και κατεβάστε το συνημμένο Κατάλογος-Ερμητικά Σφραγίσματα Γυαλιού-Μετάλλου-ELT.pdf για περισσότερα είδη. Προσαρμοσμένα μεγέθη είναι ευπρόσδεκτα.
