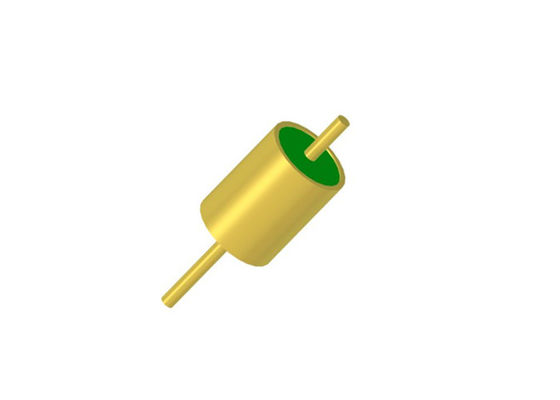

1 ακίδα Ερμητικό 50 Ohm Γυαλί σε Μεταλλική Σφραγίδα Συνδετήρες RF Feedthru για Προσαρμοσμένες Συσκευασίες JM5065
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Μεμονωμένος καρφίτσα |
|---|---|---|---|
| Υλικό καρφίτσας: | Kovar 4J29 | Υλικό γυαλιού: | 7052,7070, DM308 |
| Ερημότητα: | <1.01325 x 10e-08 std.cc/s | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| πακέτο: | Γυαλί σε μεταλλικές σφραγίδες | Ανεξαρτησία: | RF 50 ohm |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 1 ακίδα Ερμητικό RF Feedthru Συνδετήρας,50 Ohm Γυαλί σε Μεταλλικό Σφραγιστικό Συνδετήρας,JM5065 Feedthru για Προσαρμοσμένες Συσκευασίες |
||
Μονοπινική Ερμητική Σφράγιση 50 Ohm Γυαλί σε Μέταλλο RF Feedthru για Προσαρμοσμένες Συσκευασίες
Προδιαγραφή του JM5065:
| Όνομα προϊόντος | Ερμητικές Σφραγίσεις Γυαλί σε Μέταλλο |
| Αντίσταση | 50 Ohm RF |
| Τύπος | 1 ακίδα |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | DC-18GHz |
| VSWR | 1.35 |
| Τάση αντοχής | ≥500V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Σφραγίσεις Γυαλί σε Μέταλλο RF/DC Feedthroughs /Πολυ-ακίδες Κεφαλές /Σύνδεσμος ονομάζεται επίσης Μονωτήρας γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανωτικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με σύρμα χρυσού, συγκόλληση και ζεύξη κ.λπ. Οι μονωτήρες γυαλιού είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με σύρμα χρυσού, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, ηλεκτρονικά αντίμετρα, δορυφόρους, ραντάρ και άλλα πεδία αεροναυπηγικής, αεροδιαστημικής και αυτοκινητοβιομηχανίας. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοπινική σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονοπινική τυπική σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονοπινική μη τυπική σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| DC Μονοπινική σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονοπινική τυπική σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονοπινική μη τυπική σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με κεφαλή καρφιού |
|
Πολυ-ακίδες Κεφαλή σειράς JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Συνδέσεων Ερμητικής Σφράγισης Γυαλί σε Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
