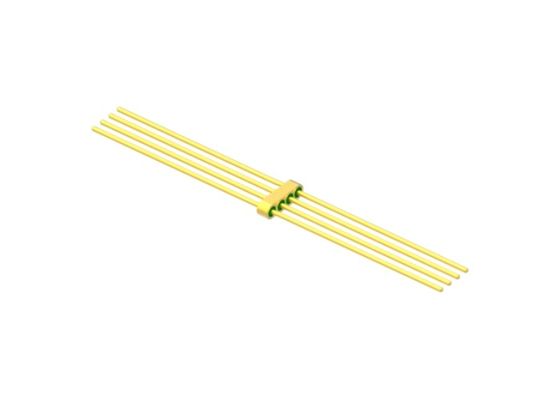

4 Πιν Διάμετρος 0.5mm Μήκος Πείρου 41.2mm Ερμητικό Multi Pin Header Σφραγίδες Γυαλί προς Μέταλλο για MC-1943
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 4 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό υλικό: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | Πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 4-πιν αεροστεγείς συνδετήρες,Συνδετήρες κεφαλής πολλαπλών ακίδων DC,Συνδετήρες σφραγίδας γυαλιού προς μέταλλο |
||
Διάμετρος 4 ακίδων 0.5mm, Μήκος ακίδας 41.2mm, Ερμητικό Multi Pin Header

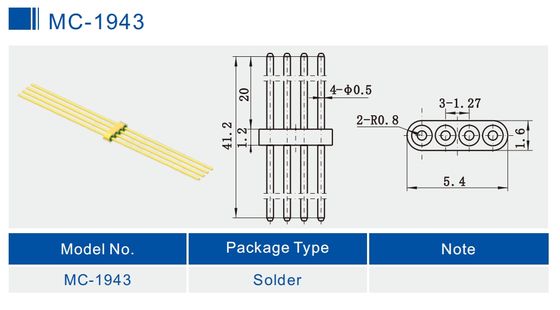

Προδιαγραφές του MC-1943:
| Όνομα προϊόντος | Ερμητικό Multi-pin Header |
| Εμπέδηση | Δεν εφαρμόζεται |
| Τύπος | 4 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδων | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπου 7050 ή 7070
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | Δεν εφαρμόζεται |
| VSWR | Δεν εφαρμόζεται |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Σφραγίσεις Γυαλιού σε Μέταλλο RF/DC Feedthroughs /Multi-pin Headers /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις αεροστεγανότητας. Είναι ένα από τα πιο κρίσιμα εξαρτήματα στα εξαρτήματα στεγανοποίησης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει μια ποικιλία στυλ τερματισμού, όπως συγκόλληση χρυσού σύρματος, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν διαδοθεί ευρέως στις βιομηχανίες κατασκευής ηλεκτρονικών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Συγκόλληση χρυσού σύρματος, συγκόλληση και μέθοδος ζεύξης για επιλογή
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, ηλεκτρονικών αντιμέτρων, δορυφόρων, πυραύλων, ραντάρ και άλλων στον στρατιωτικό, αεροναυπηγικό, αεροδιαστημικό και αυτοκινητοβιομηχανικό τομέα. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-Στρατιωτικού βαθμού με επιχρύσωση 1.27um
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλής αξίας προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Single-pin JM Series | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Single-pin JM Standard Series | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Single-pin JM Non-Standard Series | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| DC Single-pin JK Series | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Single-pin JK Standard Series | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Single-pin JK Non-Standard Series | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφιού |
|
Multi-pin Header JMC Series
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Ερμητικών Συνδέσμων Σφράγισης Γυαλιού σε Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
