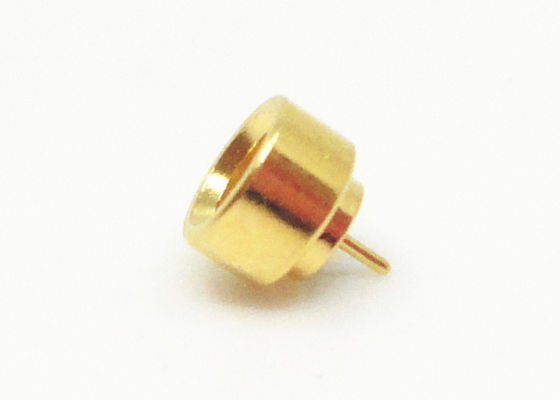

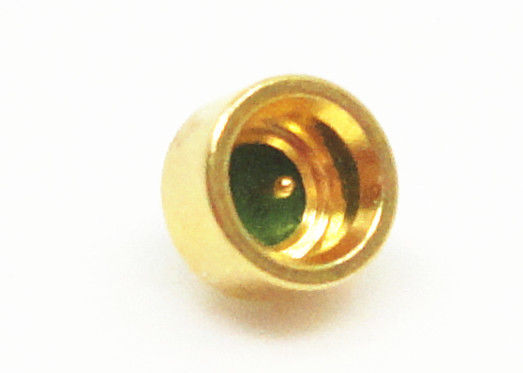

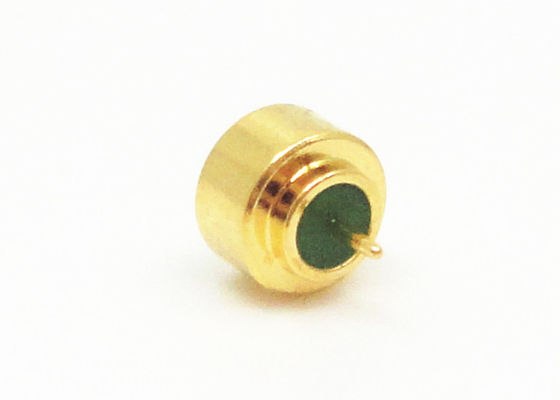

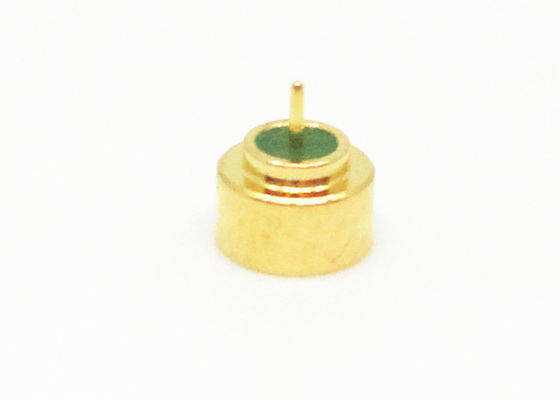

Ερμητική Σφράγιση Αρσενικό SMPM RF Συνδετήρας Ομοαξονικός SSMP Συνδετήρας 50Ω Σύνθετη Αντίσταση με Chamfer Microstrip
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Βάθος δέσμευσης: | 1.4 | Γένος: | Αρσενικό |
|---|---|---|---|
| Υλικό: | Ορείχαλκος, χρυσή επένδυση | Επένδυση: | Χρυσός που καλύπτεται |
| Σύνθετη αντίσταση: | 50Ω | Φάσμα συχνότητας: | DC~50GHz |
| Διάμετρος του chamfere: | φ2.2 | Διεπαφή: | Πλήρης ανασχετική συσκευή |
| Επισημαίνω: | Ερμητική Σφράγιση SMPM RF Συνδετήρας,50Ω SSMP Ομοαξονικός Συνδετήρας,Chamfer Microstrip SMPM Συνδετήρας |
||
Ερμητικό Σφράγισμα Αρσενικό SMPM RF Συνδετήρας Ομοαξονικός SSMP Συνδετήρας 50Ω Σύνθετη Αντίσταση με Κωνική Μικροταινία
Το SMPM είναι ένας μικρο-ωθητικός ομοαξονικός συνδετήρας RF, ο οποίος χαρακτηρίζεται από μικρό μέγεθος (σε σύγκριση με το Mini SMP), ελαφρύ βάρος, ευρύ εύρος ζώνης λειτουργίας κ.λπ. Είναι εφαρμόσιμο στη σύζευξη συνδετήρων πλακέτας με πλακέτα στην περίπτωση αρθρωτής εντατικής εγκατάστασης. Το βύσμα έχει δύο μορφές διεπαφής, δηλαδή πλήρες παξιμάδι και χωρίς σπειρωτή οπή.
Η διεπαφή SMPM είναι μια μικρο-μικροσκοπική διεπαφή με εύρος συχνοτήτων από DC έως 50 GHz. Χρησιμοποιείται συνήθως σε μικροσκοπικές ομοαξονικές μονάδες υψηλής συχνότητας και προσφέρεται σε στυλ σύνδεσης push-on και snap-on.
Τα συστήματα σύνδεσης πλήρους κλειδώματος και ομαλής οπής παρέχουν αντίστοιχα επίπεδα δυνάμεων εμπλοκής/απεμπλοκής. Αυτή η οικογένεια διασυνδέσεων αντιμετωπίζει ανάγκες σχεδιασμού μικρών πακέτων· μπορεί να χρησιμοποιηθεί ως υψηλά θωρακισμένη διασύνδεση για εφαρμογές υψηλής ταχύτητας δεδομένων ή σε σύστημα πλακέτας-προς-πλακέτα χρησιμοποιώντας έναν πλωτό προσαρμογέα σφαίρας. Αυτή η πλωτή σφαίρα παρέχει σύνδεση μεταξύ των συνδεδεμένων ζευγών, αντισταθμίζοντας την ακτινική και αξονική ευθυγράμμιση.
Προδιαγραφή
| Ηλεκτρικά Χαρακτηριστικά | |||||
| Σύνθετη Αντίσταση | 50Ω | ||||
| Εύρος Συχνοτήτων | DC~50GHz | ||||
| Ονομαστική Τάση | 170VRMS* | ||||
| Τάση-αντίσταση διηλεκτρικών | 500VRMS* | ||||
| Αντίσταση Μόνωσης | ≥2000MΩ | ||||
| Αντίσταση Κεντρικού Αγωγού | Εξωτερικός αγωγός | ≤5mΩ | |||
| Κεντρικός αγωγός | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | |||||
| Κεντρικός Αγωγός | Αρσενικό | Kovar, Επιχρυσωμένο | |||
| Ελαστική Επαφή | Κράμα χαλκού-βηρυλλίου Επιχρυσωμένο | ||||
| Κέλυφος και άλλα μεταλλικά μέρη |
Kovar Επιχρυσωμένο |
||||
| Μονωτές | Συντήξη γυαλιού | ||||
| Ρυθμός Διαρροής Ερμητικού Προϊόντος | ≤1.01325×10-3Pa·cm3/s | ||||
Χαρακτηριστικά
Χαρακτηριστικά και Οφέλη
Μικρό μέγεθος συσκευασίας
Στυλ σύνδεσης push-on και snap-on για γρήγορη εγκατάσταση
Σχέδια διαθέσιμα για διαμορφώσεις πλακέτας-προς-πλακέτα και καλωδίου-προς-πλακέτα
| Αριθμός Μοντέλου | L(mm) | Τύπος Διεπαφής | Σημείωση |
| SMP(M)-JHD | 1.3 | Πλήρες κλείδωμα, ερμητικά σφραγισμένο | Βάθος διεπαφής 1.4mm |
| SMP(M)-JHD-S | ομαλή οπή | Βάθος διεπαφής 1.4mm | |
| SMP(M)-JHD3 | Πλήρες κλείδωμα, ερμητικά σφραγισμένο | Βάθος διεπαφής 1.4mm | |
| SMP(M)-JHD50 | Πλήρες κλείδωμα, ερμητικά σφραγισμένο | Βάθος διεπαφής 1.4mm | |
| SMP(M)-JHD41-S | ομαλή οπή | Βάθος διεπαφής 1.4mm | |
| SMP(M)-JHD57-S | ομαλή οπή | Βάθος διεπαφής 1.4mm |
Εφαρμογή:
Κεραίες
Ευρυζωνικό
Ασύρματο
Οργανολογία
Ιατρικό
Κβαντικός Υπολογισμός
Κατάλογος Προϊόντων:
| Προσαρμογέας RF |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Ερμητικές Σφραγίσεις Γυαλιού-με-Μέταλλο |
| Συνδετήρας Σειράς J30J |
| Μικροκυματικοί Περιστροφικοί Αρμοί |
| Συναρμολογήσεις Καλωδίων RF |
| Συνδετήρας RF SMA/SSMA |
| Συνδετήρας RF SMP/SSMP |
| Συνδετήρας RF MCX/MMCX |
| Συνδετήρας RF TNC |
| Συνδετήρας RF Τύπου N |
| Συνδετήρας RF BNC Συνδετήρες Κυμάτων χιλιοστού (2.4mm, 2.92mm) |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Συνδετήρα SMPM αν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειεςσας.
