Χρυσό επιχρυσωμένο γυαλί με μεταλλικό σφραγίδα συνδέσεις Single Pin 50Ohm RF Feedthroughs JM2516N
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Γυαλί σε μεταλλικές σφραγίδες | Επιμετάλλωση: | Επιχρυσωμένος |
|---|---|---|---|
| Αντίσταση: | 50 Ohm | άλλο όνομα: | Ραδιοσυχνότητα 50 Ohm |
| Καρφίτσα: | μονόκλινο | Υλικό: | Kovar 4J29 |
| Ποτήρι: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Επισημαίνω: | RF feedthrough connectors with gold plating,single pin glass-to-metal seal connectors,50Ohm JM2516N feedthrough connectors |
||
50 Ohm RF Feedthroughs Σφραγίδες από γυαλί σε μέταλλο για συσκευασίες ηλεκτρονικών συσκευών αεροδιαστημική
Ερμητικά σφραγίσματα από γυαλί σε μέταλλο /Πολλαπλές κεφαλίδες/ΣυνδετήραςΟνομάζεται επίσηςΣτερεοειδήΧρησιμοποιούνται κυρίως για τη διαβίβαση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ των μονάδων και των μονάδων, των μονάδων και των εξαρτημάτων με απαιτήσεις σφράγισης αερίου.Είναι ένα από τα πιο κρίσιμα συστατικά σε εξαρτήματα σφραγίδωσης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό.Λύκος KovarΟ κεντρικός αγωγός έχει μια ποικιλία από στυλ τερματισμού, όπως η σύνδεση χρυσού σύρματος, η συγκόλληση και η σύνδεση κλπ.Τα γυάλινα μονωτικά είναι μικρά., ελαφρύ, ερμητικό, υψηλής αξιοπιστίας και έχουν διαδοθεί ευρέως στις βιομηχανίες παραγωγής ηλεκτρονικών συσκευών τα τελευταία χρόνια.
| Ονομασία του προϊόντος | Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Αριθμός μοντέλου. | JM2516N |
| Αντίσταση | 50 Ωμ RF |
| Τύπος | 1 καρφίτσα |
| Σειρές | 1 σειρά |
| Χρώμα | Χρυσόπετρα |
| Υλικό θήκης και καρφίτσες | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
7050 ή 7070 τύπου
Πράσινο ή Λευκό
|
| Περιοχή συχνοτήτων | Συνεχή ~ 50 GHz |
| VSWR | ≤ 1.2 |
| Αντιστέκεται στην τάση | ≥ 300V |
|
Ερμέκεια Ποσοστό διαρροής |
< 1,01325 X 10-3Pa*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥ 2000MΩ |
| Θερμοκρασία λειτουργίας | -65°C~+260°C |

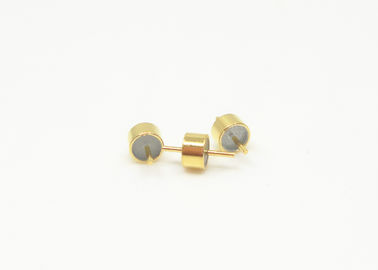

Εικόνα προϊόντος του JM2516N:

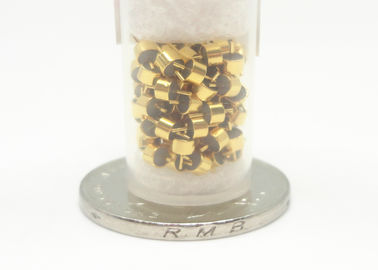

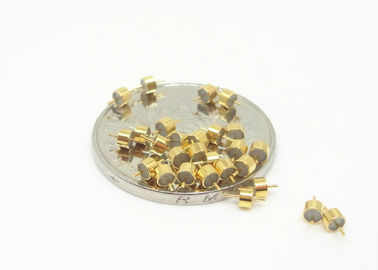

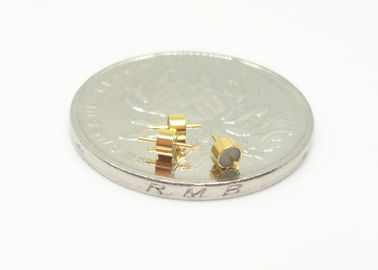

Λεπτομερή εικόνα
Μονάδα (mm)
Προϊόν:
| Σχήμα | Α | Β | Γ | d | D | Σημείωση | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | Μ/Σ | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | Μ/Σ | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | Μ/Σ | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | Μ/Σ | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | Μ/Σ | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | Μ/Σ | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | Μ/Σ | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | Μ/Σ | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | Μ/Σ | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | Μ/Σ | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | Μ/Σ | |||||||
|
M/S=Κατασκευή / συγκόλληση Σημείωση: Πάνω από το μέγεθος που φαίνεται στον πίνακα είναι μόνο ένα μικρό μέρος αυτούRF Μία καρφίτσα Ερμητικές σφραγίδες από γυαλί σε μέταλλοΕάν χρειάζεστε έγγραφα, παρόμοια, συμβατά ή αντικαταστατικά προϊόντα, παρακαλούμε επικοινωνήστε μαζί μας. |
|||||||||||||
Πλεονεκτήματα
- 1,27um επιχρυσωμένο
- Ακριβής.έλεγχος ανοχής
-Πρότυπο και προσαρμοσμένο σχέδιο για επιλογή.
- Μεγάλο.οικονομικά αποδοτικά προϊόντα και υπηρεσίες
- Μεγάλα αποθέματα για τυποποιημένα μεγέθη
- Γρήγορη παράδοση για προϊόντα προσαρμοσμένα
Χαρακτηριστικά:
- Μικρό μέγεθος
- Ερμητικά.
- ελαφρύ
- Σταθερή ποιότητα και υψηλή αξιοπιστία
- Εσωτερικός αγωγός: Χρυσό σύρματο για σύνδεση, συγκόλληση και μέθοδος ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών συσκευών, δορυφόρων, ραντάρ και άλλων στην αεροηλεκτρονική, αεροδιαστημική και αυτοκινητοβιομηχανία.
