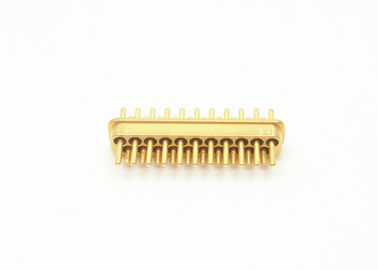

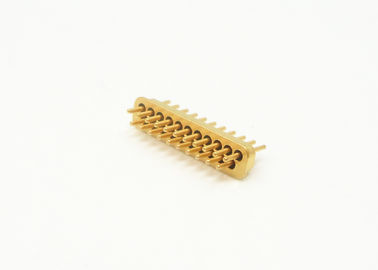

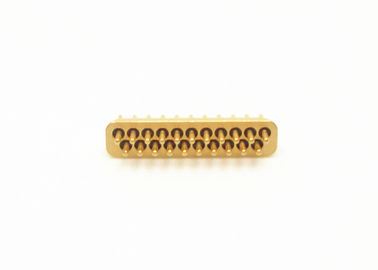

21 Πιν 2 σειρές Ερμητικοί ηλεκτρικοί συνδετήρες Μικροδιαστάσεων Χρυσό σύρμα σύνδεσης JMC-1110T-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Ερμητικές επικεφαλίδες πολλαπλών ακίδων | Αντίσταση: | Αλλος |
|---|---|---|---|
| Καρφίτσα: | 12 νάτσες | Σειρά: | 2-σειράς |
| Επιμετάλλωση: | Επιχρυσωμένος | Υλικό καρφίτσας: | Kovar 4J29 |
| Ποτήρι: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | ||
| Επισημαίνω: | 21 πιν ερμητικές ηλεκτρικές συνδέσεις,Σύνδεσμοι σύνδεσης μικρού μεγέθους από χρυσό σύρμα,Σύνδεσμοι σφραγίδας από γυαλί σε μέταλλο JMC-1110T-JH |
||
21 ακίδες 2 σειρές Ερμητικοί Πολυ-ακίδες σύνδεσμοι με επιφάνεια συγκόλλησης χρυσού
Ερμητικές Σφραγίσεις Γυαλιού σε Μέταλλο RF/DC /Πολυ-ακίδες σύνδεσμοι /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτής. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε σφραγισμένα εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει διάφορα στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτές είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Προδιαγραφές:
| Όνομα προϊόντος | Γυαλί σε Μέταλλο Πολυ-ακίδες σύνδεσμοι |
| Αντίσταση | άλλο |
| Τύπος | 21 ακίδες |
| Σειρές | 2 σειρές |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
τύπου 7050 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | NA |
| VSWR | NA |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ για μονή ακίδα, ≥1000MΩ για πολυ-ακίδα, |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |

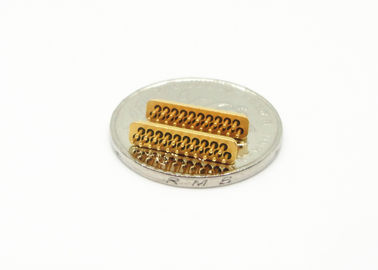

Λεπτομερής εικόνα
Μονάδα:mm
Λίστα προϊόντων:
| 50Ω RF Μονή ακίδα Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονή ακίδα Σειρά JM Standard | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονή ακίδα Σειρά JM Μη-Standard | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| DC Μονή ακίδα Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονή ακίδα Σειρά JK Standard | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονή ακίδα Σειρά JK Μη-Standard | Επιλογή συγκόλλησης και συγκόλλησης με κεφαλή καρφιού |
|
Πολυ-ακίδες σύνδεσμος Σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
Κατάλογος-Σφραγίσεις Γυαλιού σε Μέταλλο.pdf
Χαρακτηριστικά:
- Μικρό μέγεθος
- ελαφρύ
- Ερμητικό
- Σταθερή ποιότητα και υψηλή αξιοπιστία
- Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα σε αεροηλεκτρονική, αεροδιαστημική και αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
- Επιχρυσωμένο 1.27um
- Αυστηρός έλεγχος ανοχής
- Standard και προσαρμοσμένος σχεδιασμός για επιλογή.
- Υψηλά προϊόντα και υπηρεσίες με καλή σχέση κόστους
- Μεγάλα αποθέματα για standard μεγέθη
- Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Ερμητικών Συνδέσμων Γυαλιού σε Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
