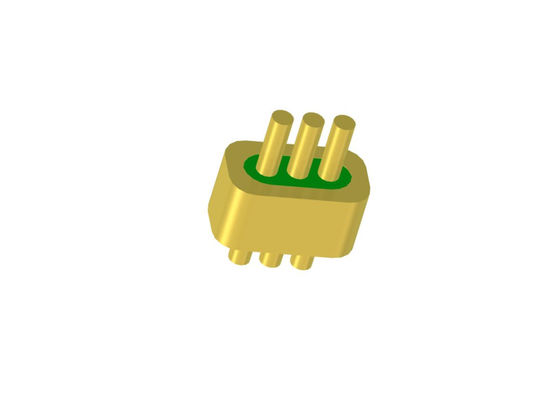

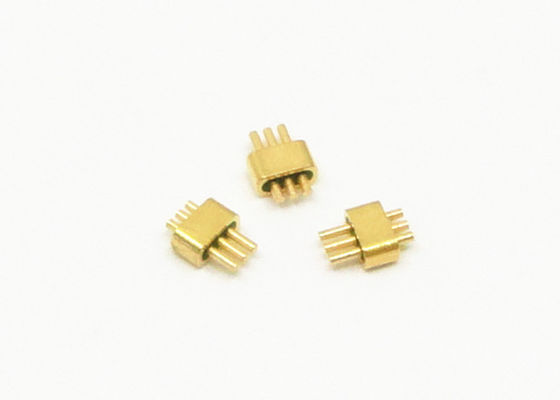

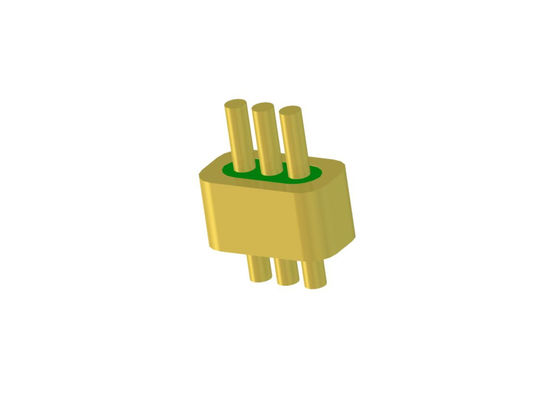

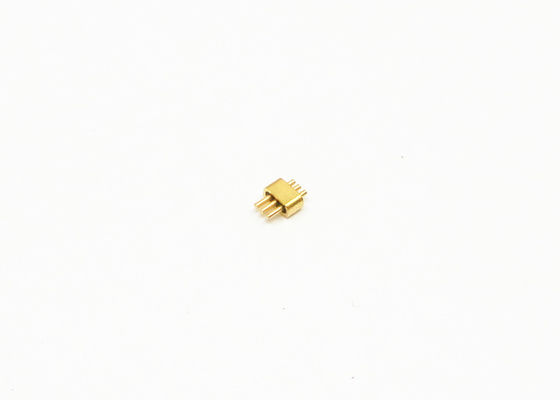

Kovar 4J29 3 Pin Header Connector Hermetic DC Straight Cut για τη συγκόλληση JMC-1139-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 3 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό γυαλιού: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | Κωνέκτης Kovar 4J29,Σύνδεσμος συγκόλλησης κεφαλής 3 καρφίτσες,Σύνδεσμος συνεχούς ρεύματος από γυαλί σε μέταλλο |
||
Ερμητικό βύσμα πολλαπλών ακίδων DC 3 ακίδων με ευθεία κομμένη ακίδα για συγκόλληση
Προδιαγραφές του JMC-1139-JH:
| Όνομα προϊόντος | Ερμητικό Ευθεία κοπή Βύσμα πολλαπλών ακίδων |
| Αντίσταση | Δ/Ε |
| Τύπος | 3 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7050 ή 7070
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | Δ/Ε |
| VSWR | Δ/Ε |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Λεπτομερής εικόνα (mm) του JMC-1139-JH
Κατάλογος-Ερμητικές Σφραγίδες Γυαλιού-με-Μέταλλο.pdf
Βέλτιστες Ερμητικές Σφραγίδες-ELT.pdf
Εισαγωγή
Ερμητικές Σφραγίδες RF/DC Γυαλιού-με-Μέταλλο /Κεφαλές Πολλαπλών Ακίδων /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτής. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε σφραγισμένα εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτές είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή με συγκόλληση χρυσού σύρματος, συγκόλληση και ζεύξη
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία στην αεροηλεκτρονική, την αεροδιαστημική και την αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρύσωση
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοακιδωτή Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονοακιδωτή Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονοακιδωτή Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| DC Μονοακιδωτή Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοακιδωτή Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοακιδωτή Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με κεφαλή καρφιού |
|
Κεφαλές Πολλαπλών Ακίδων Σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Ερμητικών Συνδέσμων Γυαλιού-με-Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
