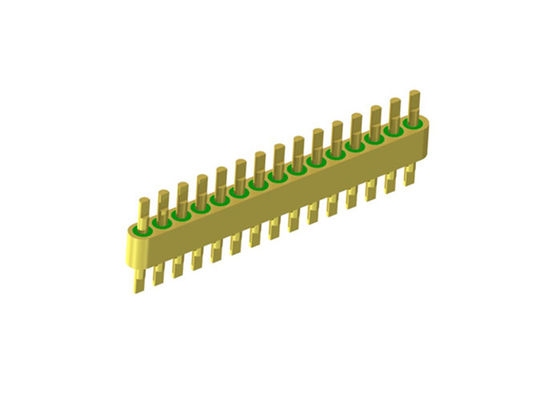

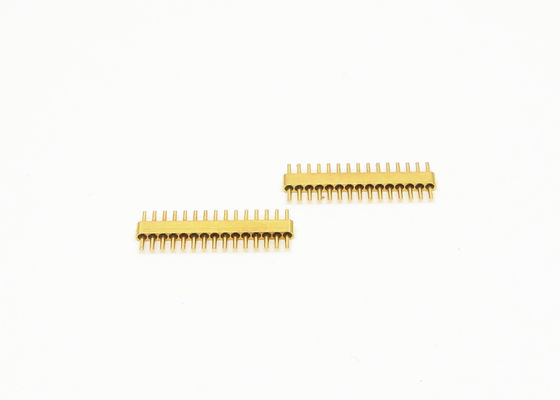

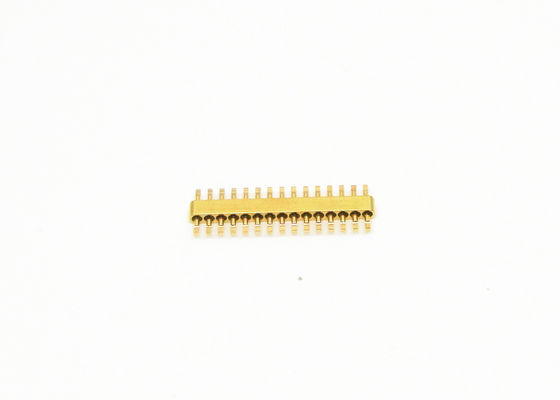

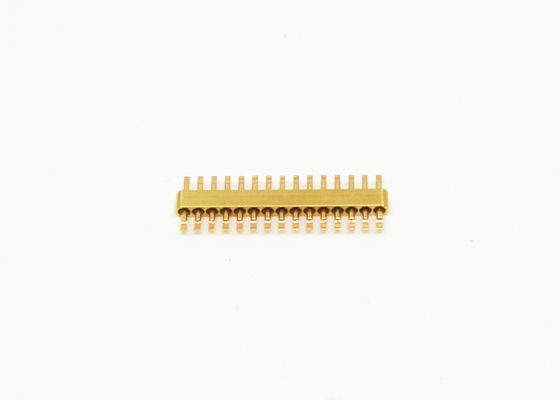

Καθαρή κοπή ερμητική DC 15 Pin Header με σύνδεση και στις δύο επίπεδες πλευρές JMC-1295-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 15 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό γυαλιού: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 15 καρφίτσες ερμητική κεφαλίδα συνεχούς ρεύματος,Σύνδεσμος σφραγίδας γυαλιού με μέταλλο,επιφανειακή κεφαλίδα πλευρικής καρφίτσας |
||
15-Pin Ευθύγραμμης Κοπής Ερμητικό DC Πολυ-pin Κεφαλή με Συγκόλληση και στις δύο Πλατιές Πλευρές
Προδιαγραφές του JMC-1295-JH:
| Όνομα Προϊόντος | Ερμητικό Πολυ-pin Κεφαλή |
| Αντίσταση | Δ/Υ |
| Τύπος | 15 ακροδέκτες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακροδέκτη | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7050 ή 7070
Πράσινο ή Λευκό
|
| Εύρος Συχνότητας | Δ/Υ |
| VSWR | Δ/Υ |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός Διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση Μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Λεπτομερής Εικόνα (mm) του JMC-1295-JH
Κατάλογος-Ερμητικές Σφραγίδες Γυαλιού-με-Μέταλλο.pdf
Βέλτιστες Ερμητικές Σφραγίδες-ELT.pdf
Εισαγωγή
Ερμητικές Σφραγίδες RF/DC Γυαλιού-με-Μέταλλο /Πολυ-pin Κεφαλές /Σύνδεσμος ονομάζεται επίσης Μονωτήρας γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανωτικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και σύνδεση κ.λπ. Οι μονωτήρες γυαλιού είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και σύνδεσης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία στην αεροηλεκτρονική, την αεροδιαστημική και την αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα Προϊόντων:
| 50Ω RF Μονο-ακροδέκτης Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| 50Ω RF Μονο-ακροδέκτης Τυπική Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| 50Ω RF Μονο-ακροδέκτης Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| DC Μονο-ακροδέκτης Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονο-ακροδέκτης Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονο-ακροδέκτης Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφιού |
|
Πολυ-pin Κεφαλή Σειρά JMC
|
1-9 ακροδέκτες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Ερμητικών Συνδέσμων Γυαλιού-με-Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
