Τα αρσενικά PCB τοποθετούν ερμητικό σφραγισμένο συνδετήρα ανασχετικών συσκευών SMP RF περιορισμένο το συνδετήρας
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Συνδετήρας: | SMP | Όνομα προϊόντων: | Σφραγισμένος συνδετήρας ανασχετικών συσκευών SMP αρσενικός περιορισμένος ερμητικώς |
|---|---|---|---|
| Γένος: | Αρσενικό | Φάσμα συχνότητας: | DC~40GHz |
| Σύνθετη αντίσταση: | 50Ω | Υλικό της Shell: | Kovar 4j29 |
| Γυαλί: | 7052 7070 | Hermecity: | ≤1.01325*10^-3 το Pa.cm ^3/s |
| Επισημαίνω: | Ερμητικός σφραγισμένος αρσενικός συνδετήρας RF,Τα PCB τοποθετούν το συνδετήρα σωστής γωνίας RF,Η αρσενική σωστή γωνία πείθει το συνδετήρα |
||

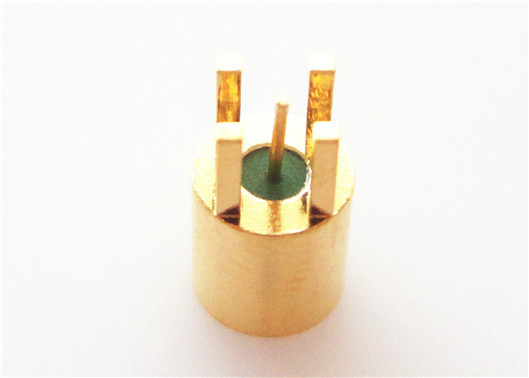

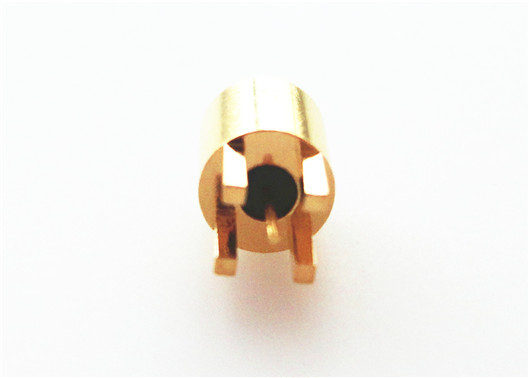

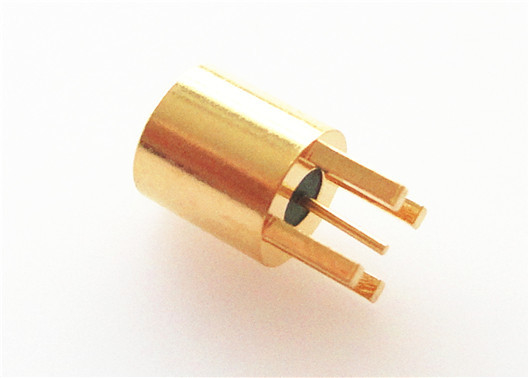

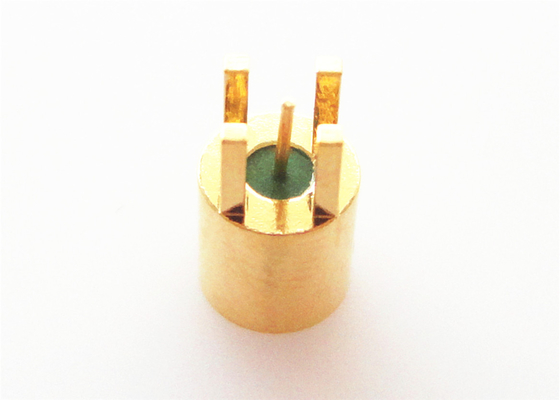

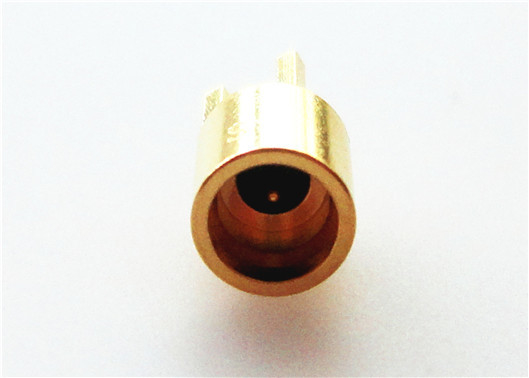

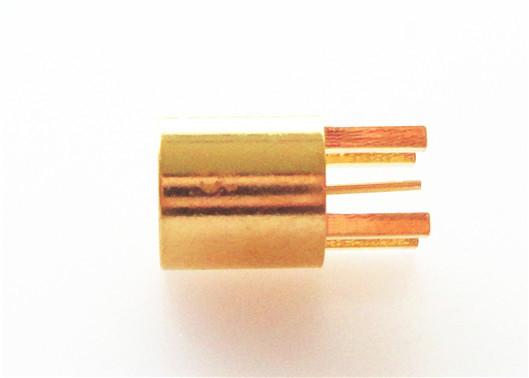

Περιορισμένη ανασχετική συσκευή πινάκων κυκλωμάτων SMP αρσενική στην ευθεία λήξη (ερμητική)
Η SMP είναι ένα sminiature ώθηση-επάνω ή ομοαξονικός συνδετήρας ταχυσυνδέσμων RF, ο οποίος έχει τους χαρακτήρες του μικρού μεγέθους, της ελαφριάς, άριστης σεισμικής απόδοσης, και λειτουργώντας της ευρέως ευρείας ζώνης, κ.λπ. Η λειτουργούσα συχνότητά της μέχρι 30GHz (το προϊόν μας συνδετήρα SMP μπορεί να φθάσει σε 40GHz) και το βούλωμα έχει την μορφή-πλήρη ανασχετική συσκευή τριών διεπαφών, η περιορισμένη ανασχετική συσκευή και ομαλός άντεξε (συμπεριλαμβάνων με το φρενάρισμα). Τα PCB τοποθετούν, το καλώδιο τοποθετεί και σωρηδόν οι προσαρμοστές παρέχουν μια λύση διασύνδεσης για τον πίνακας--πίνακα, τον τυφλό σύντροφο και τις εφαρμογές ράφι-και-επιτροπής διατηρώντας την πυκνότητα συσκευασίας. Ισχύστε γιατί εγκαταστήστε την κατάσταση με την απαίτηση υψηλού μορφωματικού εντατικού αξιοπιστίας.
Προδιαγραφή
| Ηλεκτρικά χαρακτηριστικά | ||
| Σύνθετη αντίσταση | 50Ω | |
| Φάσμα συχνότητας | DC~40GHz | |
| Εκτιμημένη τάση | 170VRMS* | |
| Αντίσταση μόνωσης | ≥2000MΩ | |
| Τάση-αντίσταση διηλεκτρικών | 500VRMS* | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤4mΩ |
| Κεντρικός αγωγός | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & μηχανικά χαρακτηριστικά | ||
| Κεντρικός αγωγός | Αρσενικό | Sn-π χαλκός, χρυσός που καλύπτεται |
| Θηλυκό | Χαλκός βηρυλλίου, χρυσός που καλύπτεται | |
| Ελαστική επαφή | Χαλκός βηρυλλίου | Χρυσός που καλύπτεται |
| Shell και άλλα μέρη μετάλλων | Ανοξείδωτο ορείχαλκου | Καλυμμένη χρυσός παθητικότητα |
| Μονωτές | Γυαλί sintering/PTFE/PEI | |
| Ερμητικό ποσοστό διαρροής προϊόντων | 1.01325×10-3Pa·cm3/s | |
Λεπτομερές σχέδιο
Εφαρμογές
- Κεραίες
- Ευρεία ζώνη
- Τηλεπικοινωνίες
- Ενοργάνωση
- Συγχρονισμένος - κεραίες σειράς
- Ο πίνακας--πίνακας διασυνδέει
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 1.000 τύπους σφραγισμένων συνδετήρων SMP ερμητικώς για την επιλογή, εάν το προϊόν που χρησιμοποιείτε δεν βρίσκεται, παρακαλώ μας ερχόμαστε σε επαφή με για τα πλήρη catologs. Οι διαστάσεις συνήθειας γίνονται αποδεκτές.
Χαρακτηριστικά γνωρίσματα και οφέλη
| Χρυσός που καλύπτεται |
| Sub-miniature |
| Συνεχές ρεύμα σε 40 Ghz |
| Συμπαγές μέγεθος |
| Ώθηση-ή ταχυσύνδεσμος |
| Η πλήρης ανασχετική συσκευή, περιορισμένη ανασχετική συσκευή και ομαλός άντεξε |
| Τα PCB & το καλώδιο τοποθετούν το συνδετήρα |
| Αρσενικό και θηλυκό, κατ' ευθείαν και επιλογή σωστής γωνίας |
| Το καλώδιο τοποθετεί τις εκδόσεις και για τα εύκαμπτα και ημισυμπαγή υλικά καλωδίων |
| Ο κανονικός τύπος και ερμητικός, φλάντζα τοποθετεί & νήμα-στην επιλογή υποστηριγμάτων |
