Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Σφραγισμένος συνδετήρας ανασχετικών συσκευών SMP αρσενικός περιορισμένος ερμητικώς | Φάσμα συχνότητας: | DC~40GHz |
|---|---|---|---|
| Σύνθετη αντίσταση: | 50Ω | Σειρά συνδετήρων: | SMP |
| Γένος: | Αρσενικό | Υλικό της Shell: | Kovar 4j29 |
| Γυαλί: | 7052 7070 | Hermecity: | ≤1.01325×10 - ³ το Pa.cm ³ /s |
| Επισημαίνω: | Αρσενικός συνδετήρας σωστής γωνίας RF,Ερμητικός συνδετήρας SMP RF,Συνδετήρας καλωδίων λήξης RF ευθειών γραμμών |
||

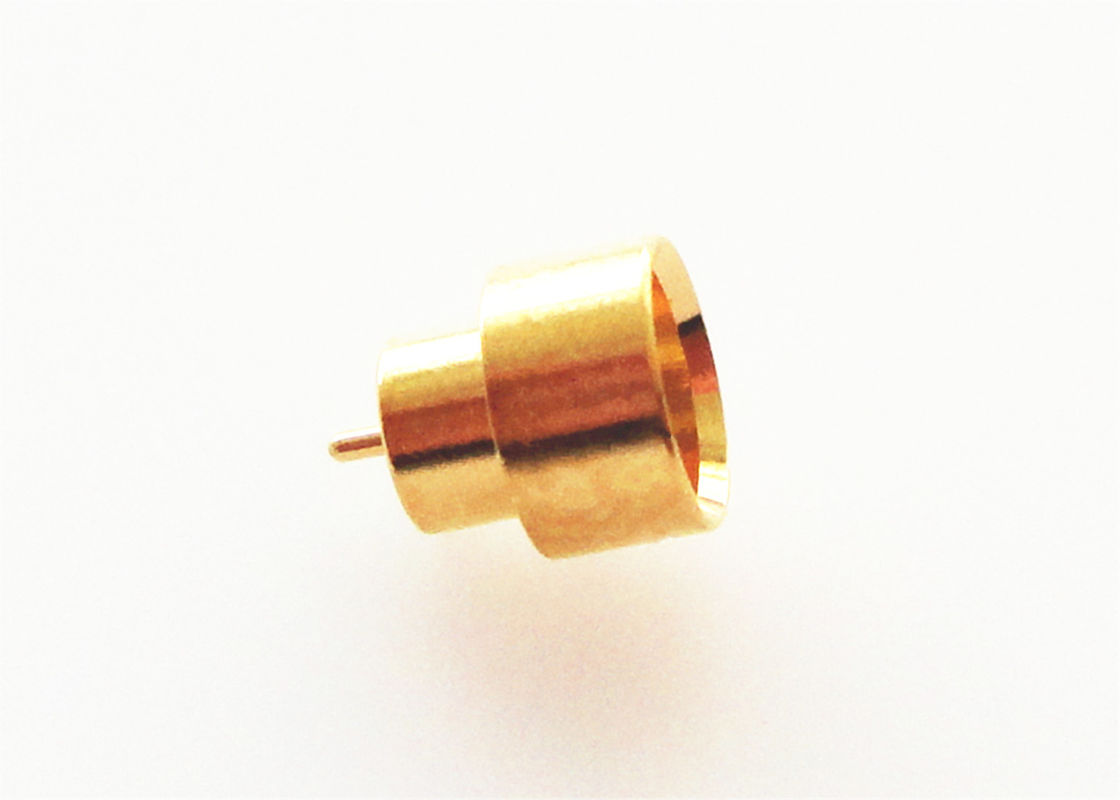

Η αρσενική περιορισμένη ανασχετική συσκευή SMP σφράγισε ερμητικώς Microstrip σύνδεσης συνδετήρων το τερματικό
Η SMP είναι ένα sminiature ώθηση-επάνω ή ομοαξονικός συνδετήρας ταχυσυνδέσμων RF, ο οποίος έχει τους χαρακτήρες του μικρού μεγέθους, της ελαφριάς, άριστης σεισμικής απόδοσης και λειτουργώντας της ευρέως ευρείας ζώνης, κ.λπ. Η λειτουργούσα συχνότητά της μέχρι 30GHz (το προϊόν μας συνδετήρα SMP μπορεί να φθάσει σε 40GHz) και το βούλωμα έχει την μορφή-πλήρη ανασχετική συσκευή τριών διεπαφών, η περιορισμένη ανασχετική συσκευή και ομαλός άντεξε (συμπεριλαμβάνων με το φρενάρισμα). Τα PCB τοποθετούν, το καλώδιο τοποθετεί και σωρηδόν οι προσαρμοστές παρέχουν μια λύση διασύνδεσης για τον πίνακας--πίνακα, τον τυφλό σύντροφο και τις εφαρμογές ράφι-και-επιτροπής διατηρώντας την πυκνότητα συσκευασίας. Ισχύστε γιατί εγκαταστήστε την κατάσταση με την απαίτηση υψηλού μορφωματικού εντατικού αξιοπιστίας.
Προδιαγραφή
| Ηλεκτρικά χαρακτηριστικά | ||
| Σύνθετη αντίσταση | 50Ω | |
| Φάσμα συχνότητας | DC~40GHz | |
| Εκτιμημένη τάση | 170VRMS* | |
| Αντίσταση μόνωσης | ≥2000MΩ | |
| Τάση-αντίσταση διηλεκτρικών | 500VRMS* | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤4mΩ |
| Κεντρικός αγωγός | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & μηχανικά χαρακτηριστικά | ||
| Κεντρικός αγωγός | Αρσενικό | Sn-π χαλκός, χρυσός που καλύπτεται |
| Θηλυκό | Χαλκός βηρυλλίου, χρυσός που καλύπτεται | |
| Ελαστική επαφή | Χαλκός βηρυλλίου | Χρυσός που καλύπτεται |
| Shell και άλλα μέρη μετάλλων | Ανοξείδωτο ορείχαλκου | Καλυμμένη χρυσός παθητικότητα |
| Μονωτές | Γυαλί sintering/PTFE/PEI | |
| Ερμητικό ποσοστό διαρροής προϊόντων | 1.01325×10- ³ PA·εκατ. ³ το /s | |
Λεπτομερές σχέδιο
| Διαμορφώστε το αριθ. | Λ | δ | Διεπαφή | Σημείωση |
| SMP (Μ) - JHD | 1.6 | 0,39 | περιορισμένη ανασχετική συσκευή | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD-S | 1.6 | 0,39 | ομαλός άντεξε | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD-Φ | 1.6 | 0,39 | πλήρης ανασχετική συσκευή | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD-Y1 | 1.6 | 0,39 | περιορισμένη ανασχετική συσκευή | διεπαφή deepth 1.7mm, ερμητικός, |
| SMP (Μ) - JHD26-S | 0,8 | 0,3 | ομαλός άντεξε | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD42-S | 2 | 0,39 | ομαλός άντεξε | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD51 | 1.2 | 0,39 | περιορισμένη ανασχετική συσκευή | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD51-S | 1.2 | 0,39 | ομαλός άντεξε | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD54 | 1.1 | 0,39 | περιορισμένη ανασχετική συσκευή | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD54-S | 1.1 | 0,39 | ομαλός άντεξε | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD63 | 2.5 | 0,39 | περιορισμένη ανασχετική συσκευή | διεπαφή deepth 1.7mm, ερμητικός |
| SMP (Μ) - JHD153 | 1 | 0,39 | περιορισμένη ανασχετική συσκευή | διεπαφή deepth 1.7mm, ερμητικός |
Χαρακτηριστικά γνωρίσματα και οφέλη
| Χρυσός που καλύπτεται |
| Sub-miniature |
| Συνεχές ρεύμα σε 40 Ghz |
| Συμπαγές μέγεθος |
| Ώθηση-ή ταχυσύνδεσμος |
| Η πλήρης ανασχετική συσκευή, περιορισμένη ανασχετική συσκευή και ομαλός άντεξε |
| Τα PCB & το καλώδιο τοποθετούν το συνδετήρα |
| Αρσενικό και θηλυκό, κατ' ευθείαν και επιλογή σωστής γωνίας |
| Το καλώδιο τοποθετεί τις εκδόσεις και για τα εύκαμπτα και ημισυμπαγή υλικά καλωδίων |
| Ο κανονικός τύπος και ερμητικός, φλάντζα τοποθετεί & νήμα-στην επιλογή υποστηριγμάτων |
Εφαρμογές
- Ευρεία ζώνη κεραιών
- Τηλεπικοινωνίες
- Ενοργάνωση
- Συγχρονισμένος - κεραίες σειράς
- Ο πίνακας--πίνακας διασυνδέει
