Ίσιος θηλυκός σύνδεσμος RF SMP για ημιάκαμπτο/εύκαμπτο εσωτερικό αγωγό καλωδίου 0,29 mm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | Θηλυκή υποδοχή καλωδίου SMP | Φάσμα συχνότητας: | DC~40GHz |
|---|---|---|---|
| Σύνθετη αντίσταση: | 50Ω | Σειρά συνδετήρων: | SMP |
| Γένος: | Θηλυκό | Υλικό της Shell: | Kovar 4j29 |
| Γυαλί: | 7052 7070 | Ερμητικότητα: | 1,01325×10-3Pa·cm3/s |
| Επισημαίνω: | Ευθύς θηλυκός σύνδεσμος RF SMP,Εσωτερικός σύνδεσμος RF SMP,Εσωτερικός αγωγός ημιάκαμπτου καλωδίου |
||
Ευθεία θηλυκή υποδοχή RF SMP για 1#Ημιάκαμπτο/Εύκαμπτο καλώδιο εσωτερικού αγωγού=0,29mm
Η διεπαφή SMP είναι μια υπομινιατούρα διεπαφή στην ίδια κλίμακα με τις υποδοχές MMCX, αλλά προσφέρει εύρος συχνοτήτων από DC έως 40 GHz.Χρησιμοποιείται συνήθως σε μικρογραφημένες ομοαξονικές μονάδες υψηλής συχνότητας και προσφέρεται τόσο σε στυλ ζευγαρώματος push-on όσο και snap-on.
Τα διαθέσιμα συστήματα συγκράτησης, με πλήρη, περιορισμένη και λεία οπή, παρέχουν αντίστοιχα επίπεδα δυνάμεων εμπλοκής/απεμπλοκής.Αυτή η οικογένεια διασυνδέσεων καλύπτει τις ανάγκες σχεδιασμού μικρών πακέτων.Μπορεί να χρησιμοποιηθεί ως υψηλά θωρακισμένη διασύνδεση για εφαρμογές υψηλού ρυθμού δεδομένων ή σε σύστημα πλακέτας με πλακέτα χρησιμοποιώντας έναν αιωρούμενο προσαρμογέα σφαίρας.Αυτή η αιωρούμενη σφαίρα παρέχει μια σύνδεση μεταξύ ζευγαρωμένων ζευγών αντισταθμίζοντας τόσο την ακτινική όσο και την αξονική κακή ευθυγράμμιση.
Προδιαγραφή τουΥποδοχή SMP RF
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος Συχνοτήτων | DC~40GHz | |
| Μετρημένη ηλεκτρική τάση | 170 VRMS* | |
| Αντίσταση μόνωσης | ≥5000MΩ | |
| Διηλεκτρικά Αντίσταση τάσης | 500 VRMS* | |
| Κέντρο Αντίστασης | Εξωτερικός αγωγός | ≤4mΩ |
| Κεντρικός αγωγός | ≤26mΩ | |
| VSWR | ≤1,3 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | ||
| Κεντρικός Μαέστρος | Αρσενικός | Sn-P Χάλκινο, επίχρυσο |
| Θηλυκός | Χάλκινο βηρύλλιο, επίχρυσο | |
| Ελαστική επαφή | Χάλκινο βηρύλλιο | Επίχρυσο |
| Κέλυφος και άλλα μεταλλικά μέρη | Ορείχαλκος Ανοξείδωτος χάλυβας | Επίχρυσο Παθητικοποίηση |
| Μονωτές | Ποσυσσωμάτωση γυαλιού/PTFE/PEI | |
| Ποσοστό διαρροής ερμητικού προϊόντος | 1,01325×10-3Pa·cm3/s | |
Χαρακτηριστικά και ΟφέλητουΥποδοχή SMP RF
| * Σχεδιασμένο για να δέχεται τόσο ακτινική όσο και αξονική κακή ευθυγράμμιση * Στυλ ζευγαρώματος push-on και snap-on για γρήγορη εγκατάσταση * Σχέδια διαθέσιμα για διαμορφώσεις από πλακέτα σε πλακέτα και από καλώδιο σε πλακέτα |

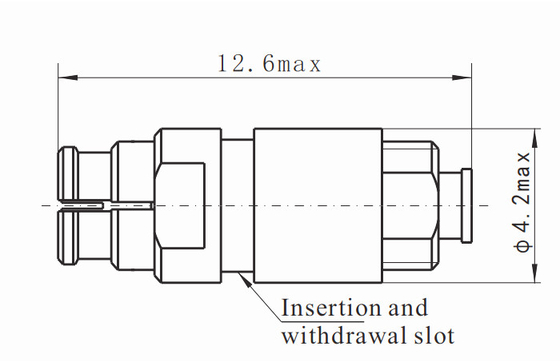

Λεπτομερές ΣχέδιοτουΥποδοχή SMP RF (mm):
| Αριθμός μοντέλου | Περιγραφή |
| SMP-KB1-3 | Θηλυκή υποδοχή RF SMP για 1#Ημιάκαμπτο/Εύκαμπτο Εσωτερικό αγωγό καλωδίου=0,29mm |
ΑλλαΥποδοχή SMP RF(mm):"K" σημαίνει "θηλυκό", "J" σημαίνει "αρσενικό"
ΕφαρμογέςτουΥποδοχές RF SMP:
- Κεραίες
- Ευρυζωνικότητα
- Τηλεπικοινωνίες
- Όργανα
- Κεραίες συστοιχίας φάσης
- Διασύνδεση από ταμπλό με ταμπλό
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 1.000 τύπουςSMP ερμητικά σφραγισμένος σύνδεσμοςγια επιλογή, εάν το προϊόν που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας για πλήρεις καταλόγους.Οι προσαρμοσμένες διαστάσεις γίνονται δεκτές.
