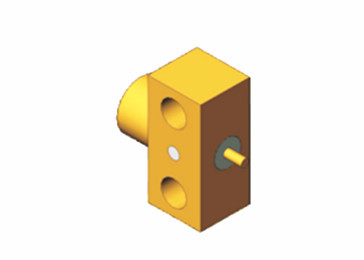

SMP τύπου αρσενικό φλάντζης Mount Full Detent RF Connector με ανώτερη απόδοση και αξιοπιστία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | SMP RF ομοαξονικό Conector | Σύνθετη αντίσταση: | 50Ω |
|---|---|---|---|
| Πιστοποιητικό: | CE ROHS ISO-9001-2015 | Δυνατότητα: | 500 ΚΥΚΛΟΙ |
| Φύλο: | Θηλυκό | Ύφος σώματος: | Καθαρός. |
| Υλικό: | Άλλες χημικές ουσίες | Τοποθετήστε τη μέθοδο: | η φλάντζα τοποθετεί |
| Επένδυση: | Χρυσή επένδυση | ||
| Επισημαίνω: | Συνδετήρας ραδιοσυχνότητας τύπου SMP,Συμπλέκτης SMP RF πλήρους αποσύνδεσης,Άντρας σύνδεσμος RF για το φλάντζο |
||
Πρωταθλήματα SMP τύπου αρσενικού τύπου Full Detent RF Connector με ανώτερη απόδοση και αξιοπιστία
Εισαγωγή του SMP RF Connector
Η διεπαφή SMP είναι ένας συμπαγής σύνδεσμος, παρόμοιος μεγέθους με τους συνδετήρες MMCX, αλλά με ευρύτερο εύρος συχνοτήτων DC έως 40Ghz.Η σειρά διασύνδεσης SMP χρησιμοποιεί πλωτούς γυναικείους-σε-γυναικείους προσαρμογείς (συνήθως γνωστούς ως σφαίρες) για πίνακες στοίβασης με αρσενικούς συνδετήρες PCB SMPΟ ισχυρός σχεδιασμός του και η ικανότητα να χειρίζεται τις δυσπροσαρμογές τόσο σε ακτινική όσο και σε αξιωτική κατεύθυνση το καθιστούν κατάλληλο για εφαρμογές τυφλής διασύνδεσης.Χρησιμοποιείται ευρέως σε μικροσκοπικές υψηλής συχνότητας ομοαξονικές μονάδες.
Χαρακτηριστικά και οφέλη
- Περιοχή συχνοτήτων: DC - 40GHz
- Βιομηχανικό πρότυπο σύμφωνα με το MIL-STD-348
- Χρυσόπετρα και παθητικοποιημένο ανοξείδωτο χάλυβα
- Σύνδεσμος ανάληψης ή ανάσυρσης
- Ανδρική και θηλυκή επιλογή, ευθεία και δεξιά γωνία
- Τύπος κανονικός και ερμητικές σφραγίδες
- Η πρίζα έχει τρεις μορφές διασύνδεσης - πλήρη αποσύνδεση, περιορισμένη αποσύνδεση και ομαλή διάτρηση (συμπεριλαμβανομένης της πέδησης).
- Διατίθενται προσαρμοσμένες συνδέσεις
Προδιαγραφές
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | DC ~ 40GHz | |
| Διορισμένη τάση | 170VRMS* | |
| Δηλεκτρικά Αντίσταση τάσης | 500VRMS* | |
| Αντίσταση μόνωσης | ≥ 2000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | Κανονικό ≤ 2,5mΩ, Σφραγισμός ≤ 4mΩ |
| Κεντρικός οδηγός | Συνήθως ≤ 6mΩ, σφραγισμός ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Σν-Π Χρυσόχρωμα, χάλκινο |
| Γυναικεία | Βεριλλίου, χρυσαφένιο | |
| Ελαστική επαφή | Χάλκινο βηρύλιο | Χρυσόπετρα |
| Σκουπίδια και άλλα μεταλλικά μέρη | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Εξαρτήματα | Συσσωρεύσεις γυαλιού/PTFE/PEI | |
| Ποσοστό διαρροής ερμητικού προϊόντος | 1.01325×10-3Pa·cm3/s | |

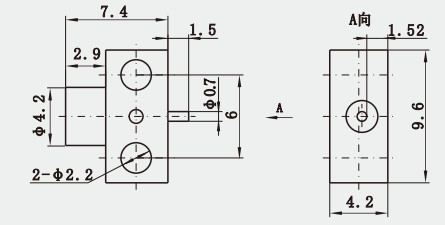

Λεπτομερές σχέδιο
Πρωταθλήματα SMP τύπου αρσενικού τύπου Full Detent RF Connector με ανώτερη απόδοση και αξιοπιστία:
Εφαρμογές:
Δοκιμή και μέτρηση: Οι ομοαξονικοί συνδετήρες ραδιοσυχνοτήτων έχουν σημαντικές εφαρμογές σε διάφορους εξοπλισμούς δοκιμών και μετρήσεων, όπως αναλυτές δικτύων, αναλυτές φάσματος και γεννήτριες σήματος.Χρησιμοποιούνται για τη σύνδεση των οργάνων με τη συσκευή που υποβάλλεται σε δοκιμή για ακριβή μετάδοση και μέτρηση σήματος..
Καταλόγος προϊόντων:
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Διορθωτής ραδιοκυμάτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Δικτυακό ρεύμα |
| Συνδετήρας TNC RF |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας RF BNC |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMP, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι.
