Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Πεδίο συχνότητας: | DC~30GHz | Αντίσταση: | 50Ω |
|---|---|---|---|
| Δυνατότητα: | 500 κύκλοι | Υλικό: | Ορείχαλκος, χρυσός-πιάτο |
| Εφαρμογή: | Ήχος/Vedio/μικρόκυμα | VSWR: | ≤1.3 |
| Αντίσταση μόνωσης: | ≥2000MΩ | Μονώνοντας μέσο: | ΠΤΦΕ |
| Υψηλό φως: | Συνδετήρας RF SMA,Δυνατότητα διακόπτη,Συνεχή 30GHz SMA RF σύνδεσμος |
||
Η σειρά SSMA RF ομοαξονικών συνδέσεων είναι μικροσκοπικές εκδόσεις των συνδέσεων SMA, που χαρακτηρίζονται από το συμπαγές τους μέγεθος, το ευρύ εύρος ζώνης συχνότητας και την υψηλή αξιοπιστία.Χρησιμοποιούνται ευρέως σε εφαρμογές όπως η αεροπορία και οι επικοινωνίες μικροκυμάτων..
Βασικά χαρακτηριστικά:
Μικρό μέγεθος: Ως μικρότερος τύπος συσσωρευτικού συνδέσμου ραδιοσυχνοτήτων, το SSMP είναι ιδιαίτερα κατάλληλο για εφαρμογές περιορισμένου χώρου.
Ελαφρύ: Η ελαφριά τους σχεδίαση καθιστά τις συνδέσεις SSMP χρήσιμες σε εφαρμογές όπου είναι σημαντικό να μειωθεί το συνολικό βάρος του εξοπλισμού.
Ευρύ φάσμα συχνοτήτων: Οι σύνδεσμοι SSMP μπορούν να λειτουργούν σε ευρύ φάσμα συχνοτήτων, καθιστώντας τους κατάλληλους για εφαρμογές ευρυζωνικής.
Εύκολη σύνδεση: Έχουν σχεδιαστεί για γρήγορη σύνδεση και είναι βολικές για πυκνή συσκευασία μεταξύ των μονάδων RF.
Στερεά Κατασκευή: Ο εσωτερικός αγωγός και το κέλυφος είναι συνήθως κατασκευασμένα από μπρούντζι βηρύλλιο με χρυσωπική επίστρωση, εξασφαλίζοντας καλή ηλεκτρική απόδοση και αντοχή στη διάβρωση.
Ισχυρή αντοχή σε σοκ: Οι σύνδεσμοι SSMP προσφέρουν ισχυρή αντοχή στις δονήσεις, καθιστώντας τους κατάλληλους για χρήση σε περιβάλλοντα που υπόκεινται σε μηχανικές συγκρούσεις.
Προδιαγραφή των SSMA Rf Connectors:
| Ηλεκτρονικά και υλικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | DC ~ 30GHz | |
| Διορισμένη τάση | 250 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 750 VRMS (μέγιστη στάθμη της θάλασσας) | |
| VSWR | ≤ 1.3 | |
| Αντίσταση μόνωσης | ≥ 2000MΩ | |
| Κεντρικός οδηγός | Άντρας | ΒΡας επιχρυσωμένο |
| Γυναικεία | Χρυσό επιχρυσωμένο χαλκό βηρυλίου | |
| Σκουπίδια και άλλα μεταλλικά μέρη | ΒΡας επιχρυσωμένο | |
| Άλλοι χάλυβες | ||
| Κάλυψη καλωδίων | Άλλες συσκευές και συσκευές για την κατασκευή συσκευών | |
| Απομονωτής | ΠΤΦΕ | |
| Δαχτυλίδι φώκιας | Καουτσούκ πυριτίου | |
| Δρόμος ζευγαρώσεως | 0.5 -0.7N.m. | |
Εφαρμογή:
Αεροδιαστημική: Το μικρό μέγεθος και το ευρύ εύρος ζώνης των συνδέσμων SSMA τα καθιστούν ιδανικά για αεροδιαστημικές εφαρμογές όπου υπάρχουν αυστηρές απαιτήσεις για τον όγκο και το βάρος του εξοπλισμού,διατηρώντας υψηλής απόδοσης συνδέσμους επικοινωνίας.
Ασύρματη επικοινωνία: Οι συνδέσεις SSMA είναι κατάλληλες για εύρους υψηλών συχνοτήτων, συνήθως έως DC έως 3 GHz, και διαδραματίζουν σημαντικό ρόλο σε εξοπλισμό ασύρματης επικοινωνίας,ειδικά σε εφαρμογές που απαιτούν μικροσκοπικούς συνδέσμους.
Επικοινωνία μικροκυμάτων: Χρησιμοποιούνται επίσης ευρέως στην επικοινωνία μικροκυμάτων επειδή μπορούν να υποστηρίξουν συχνότητες έως 20 GHz, η οποία είναι απαραίτητη για την επικοινωνία μικροκυμάτων και τον εξοπλισμό μέτρησης.
Εξοπλισμός δοκιμής: Στους εξοπλισμού δοκιμών, οι συνδέσεις SSMA εξασφαλίζουν ακριβή μετάδοση σήματος, ιδίως σε περιβάλλοντα δοκιμών υψηλής συχνότητας όπου η απόδοσή τους μπορεί να φθάσει τα 34 GHz,καθιστώντας τους ιδανική επιλογή για εξοπλισμό δοκιμών υψηλών επιδόσεων.
Εξοπλισμός ραδιοτηλεόρασης: Οι συνδέσεις SSMA χρησιμοποιούνται σε εξοπλισμό ραδιοτηλεόρασης, καθώς παρέχουν σταθερές συνδέσεις, εξασφαλίζοντας υψηλής ποιότητας μετάδοση των σημάτων ραδιοτηλεόρασης.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συνδετήρας SMA RF |
| Συνδετήρας RF SSMP |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| MCX/MMCX RF σύνδεσμος |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |

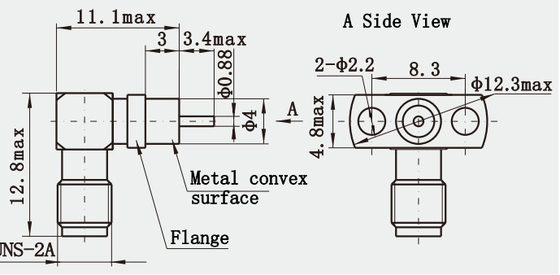

Διαστάσεις διεπαφής:
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
