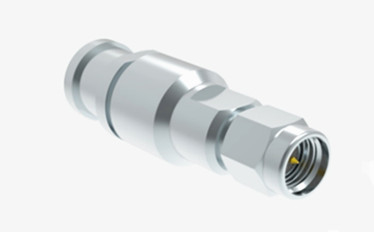

SMA αρσενικός ευθείας RF σύνδεσμος από ανοξείδωτο χάλυβα για καλώδιο CXN3450/MF740A
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Item: | SMA RF Connector | Plating: | Nickle Plated |
|---|---|---|---|
| Gender: | Male | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | audio/vedio/microwave |
| Επισημαίνω: | CXN3450/MF740A Καλωδιακός ευθείας RF σύνδεσμος,Στερεός συνδετήρας RF από ανοξείδωτο χάλυβα,SMA αρσενικός ευθείας RF σύνδεσμος |
||
SMA Αρσενικό Ανοξείδωτο Χάλυβα Ευθύγραμμος Συνδετήρας RF για Καλώδιο CXN3450/MF740A
Ο ομοαξονικός συνδετήρας SMA RF είναι ένας εξαιρετικά συμπαγής και υψηλής συχνότητας ομοαξονικός συνδετήρας σχεδιασμένος για να πληροί τις προδιαγραφές που περιγράφονται στο MIL-C-39012. Είναι διάσημος για τα ευέλικτα χαρακτηριστικά του, συμπεριλαμβανομένων των μικρών διαστάσεων, του ευρέος εύρους ζώνης συχνοτήτων, της εξαιρετικής μηχανικής και ηλεκτρικής απόδοσης και της αξιοσημείωτης αντοχής του. Αυτός ο συνδετήρας είναι η κορυφαία επιλογή για ομοαξονικές συνδέσεις RF και ενσωματώνεται ευρέως σε διάφορους τομείς, όπως οι επικοινωνίες μικροκυμάτων και οι συσκευές μέτρησης. Η σειρά premium απόδοσης που αναπτύχθηκε από την εταιρεία μας είναι ικανή να φιλοξενήσει συχνότητες έως και 20GHz, ενισχύοντας την κατάστασή της ως συνδετήρα επιλογής για απαιτητικές εφαρμογές υψηλής συχνότητας.
Βασικά Χαρακτηριστικά:
1. Υψηλή Αξιοπιστία: Ο σχεδιασμός και τα πρότυπα κατασκευής υψηλής ποιότητας (όπως το MIL-C-39012), αυτός ο συνδετήρας είναι εξαιρετικά αξιόπιστος και κατάλληλος για απαιτητικές στρατιωτικές και αεροδιαστημικές εφαρμογές.
2. Μηχανική Αντοχή: Ο συνδετήρας SMA χρησιμοποιεί μια μέθοδο σύνδεσης με σπείρωμα, παρέχοντας καλή μηχανική αντοχή και ανθεκτικότητα για να εξασφαλίσει μια σταθερή και αξιόπιστη σύνδεση.
3. Συμβατότητα: Χρησιμοποιείται συνήθως με ομοαξονικά καλώδια και μπορεί να ενσωματωθεί με διαφορετικούς τύπους εξοπλισμού, συμπεριλαμβανομένου του εξοπλισμού δοκιμών, των συστημάτων επικοινωνίας και των συσκευών μέτρησης.
4. Αντοχή στο Περιβάλλον: Οι συνδετήρες SMA συμμορφώνονται με τα στρατιωτικά πρότυπα και, ως εκ τούτου, είναι ικανοί να λειτουργούν σε διάφορα περιβάλλοντα, συμπεριλαμβανομένων ακραίων θερμοκρασιών, επιπέδων υγρασίας και συνθηκών δόνησης.
Προδιαγραφές των Συνδετήρων SMA RF:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα στο φύλλο προδιαγραφών του προϊόντος.
| Διασύνδεση σύμφωνα με | IEC60169-15 |
| Αντίσταση | 50Ω |
| Εύρος Συχνοτήτων | DC έως 18GHz |
| Απώλεια Εισαγωγής | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Αντίσταση Μόνωσης | ≥5000MΩ |
| Αντίσταση Κεντρικής Επαφής | ≤3mΩ |
| Αντίσταση Εξωτερικής Επαφής | ≤2mΩ |
| Κύκλοι Ζευγοποίησης | ≥500 |
| Εύρος Θερμοκρασίας | -65-+165℃ |
| Διηλεκτρικό | PTFE |
Εφαρμογή:
1. Εφαρμογές Δορυφόρων και Αεροδιαστημικής: Λόγω της υψηλής αξιοπιστίας τους και της συμμόρφωσης με τα στρατιωτικά πρότυπα, οι συνδετήρες SMA έχουν εκτεταμένη χρήση στις δορυφορικές επικοινωνίες και στα συστήματα RF διαστημικών σκαφών.
2. Εκπομπή και Ροή: Στον εξοπλισμό μετάδοσης εκπομπών και ροής για τηλεόραση και ραδιόφωνο, οι συνδετήρες SMA χρησιμοποιούνται για να εξασφαλίσουν μετάδοση σήματος υψηλής ποιότητας.
3. Αναγνώριση Ραδιοσυχνοτήτων (RFID): Σε ορισμένα συστήματα RFID υψηλής συχνότητας, οι συνδετήρες SMA μπορούν να χρησιμεύσουν ως το συνδετικό στοιχείο μεταξύ των αναγνωστών και των κεραιών.
Περισσότερες Λεπτομέρειες για τους Συνδετήρες SMA RF:
Κατάλογος Προϊόντων:
| Προσαρμογέας RF |
| Συνδετήρας SMA RF |
| Συνδετήρας SSMP RF |
| Συνδετήρας TNC RF |
| Συνδετήρας τύπου N RF |
| Συνδετήρας MCX/MMCX RF |
| Συνδετήρες Μικροκυμάτων (2.4mm, 2.92mm) |
| Συναρμολογήσεις Καλωδίων RF |
| Προσαρμογέας Οδηγού Κύματος σε Ομοαξονικό |
| Γυάλινες-μεταλλικές Ερμητικές Σφραγίσεις |
| Συνδετήρας Σειράς J30J |
| Αρθρώσεις Περιστροφής Μικροκυμάτων |
Σχετικό Προϊόν
1.SMA Αρσενικοί Συνδετήρες RF Στήριξης Διαφράγματος για PCB
2.SMA 4-Οπών Φλάντζας Στήριξης Γωνιακοί Συνδετήρες RF
| Αριθμός Μοντέλου | L | L1 | L2 | D | Σημείωση |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Επιχρυσωμένοι 18GHz SMA Γωνιακοί Συνδετήρες
| Αριθμός Μοντέλου | L | L1 | Σημείωση |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Θηλυκοί Συνδετήρες RF Στήριξης Πίνακα PCB
| Αριθμός Μοντέλου | L | D | D1 | Σημείωση |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Προσαρμογέων Συνδετήρων SMA, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
