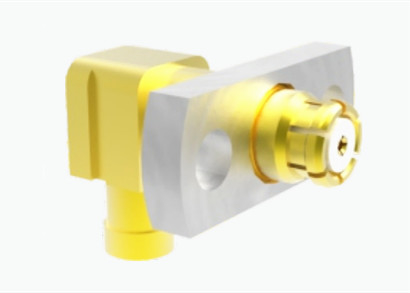

SMP Female Right Angle RF Connector με 360° ελεύθερη περιστροφή φλάντζας για καλώδιο CXN3506/MF108A
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | Συμπλέκτης SMP RF Coaxial | ΠΑΡΑΡΤΗΣΗ: | Χρυσή επικάλυψη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πιστοποιητικό: | Διάταξη ISO-9001-2015 |
| Φύλο: | Γυναικεία | Στυλ σώματος: | Δικιά γωνία |
| Ζωή: | 500 Κύκλοι | Τοποθετήστε τη μέθοδο: | Στήριξη φλάντζας |
| Επισημαίνω: | CXN3506/MF108A Σύνδεσμος SMP RF για καλώδια,Σύνδεσμος SMP RF για γυναίκες με δεξιά γωνία |
||
SMP Female Right Angle RF Connector με 360° ελεύθερη περιστροφή φλάντζας για καλώδιο CXN3506/MF108A
Εισαγωγή του SMP RF Connector
Το SMP είναι ένας μικροσκοπικός συδετήρας ομοαξονικού RF που διαθέτει μικρό μέγεθος, ελαφρύ βάρος, εξαιρετικές σεισμικές επιδόσεις και ευρύ φάσμα συχνότητας εργασίας.Λειτουργεί μέχρι 30GHz (ο υψηλής απόδοσης σύνδεσμος SMP μπορεί να φτάσει τα 40GHz), και η πρίζα είναι διαθέσιμη σε τρεις μορφές διεπαφής: πλήρης αποδέσμευση, περιορισμένη αποδέσμευση και ανοιχτή τρύπα (συμπεριλαμβανομένης της πέδησης).Αυτές οι διάφορες επιλογές διεπαφής μπορούν να καλύψουν τις ανάγκες για αξιακή ή ακτινική κίνηση κατά την τυφλή ζευγάρωση όταν χρησιμοποιούνται μαζί συνδέσμοι ευρυζωνικής σύνδεσηςΕίναι κατάλληλο για εγκαταστάσεις που απαιτούν υψηλή αξιοπιστία και πολύ πυκνότητα.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | DC ~ 40GHz | |
| Διορισμένη τάση | 170VRMS* | |
| Δηλεκτρικά Αντίσταση τάσης | 500VRMS* | |
| Αντίσταση μόνωσης | ≥ 2000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | Κανονικό ≤ 2,5mΩ, Σφραγισμός ≤ 4mΩ |
| Κεντρικός οδηγός | Κανονικό ≤ 6mΩ, Σφραγισμός ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Σν-Π Χρυσόχρωμα, χάλκινο |
| Γυναικεία | Βεριλλίου, χρυσαφένιο | |
| Ελαστική επαφή | Χάλκινο βηρύλιο | Χρυσόπετρα |
| Σκουπίδια και άλλα μεταλλικά μέρη | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Εξαρτήματα | Συσσωρεύσεις γυαλιού/PTFE/PEI | |
| Ποσοστό διαρροής ερμητικού προϊόντος | 1.01325×10-3Pa·cm3/s | |

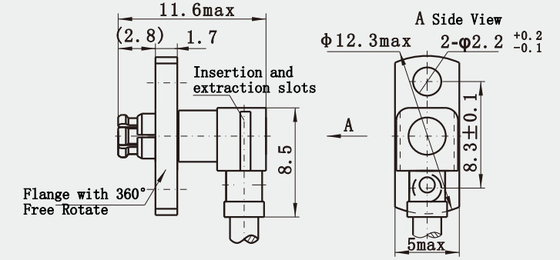

Λεπτομερές σχέδιοSMP Female Right Angle RF Connector με 360° ελεύθερη περιστροφή φλάντζας για καλώδιο CXN3506/MF108A:
Χαρακτηριστικά για τον συνδετήρα SMP:
1. Τύπος σύνδεσης που συνδέεται με σπρώξιμο: Ο σύνδεσμος SMP χρησιμοποιεί ένα σχεδιασμό που συνδέεται με σπρώξιμο που επιτρέπει γρήγορη και εύκολη σύνδεση και αποσύνδεση.
2Διαφορετικές μορφές διεπαφής: Παρέχει τρεις τύπους διεπαφών: πλήρη αποσύνδεση, περιορισμένη αποσύνδεση και ασύνδετη τρύπα (συμπεριλαμβανομένης της πέδησης), καλύπτοντας διαφορετικές απαιτήσεις σύνδεσης.
3. Επιλογές Snap-In: Εκτός από τον τύπο push-on, είναι διαθέσιμες και παραλλαγές snap-in του συνδετήρα SMP, προσφέροντας στους χρήστες περισσότερες επιλογές.
Εφαρμογές:
Το καλώδιο σύνδεσης SMP είναι ιδανικό για εφαρμογές ραδιοσυχνοτήτων/μικροκυμάτων υψηλής πυκνότητας λόγω του συμπαγούς σχεδιασμού, της ισχυρής προσαρμοστικότητας και της βολικής λειτουργίας.Οι διάφορες μορφές της διεπαφής και η εύκολη στη χρήση σχεδίαση που επιτρέπει την γρήγορη και αξιόπιστη σύνδεση ή αποσύνδεση σε διαφορετικά περιβάλλοντα, ανταποκρίνεται στις απαιτήσεις της σύγχρονης τεχνολογίας συνδεσιμότητας υψηλής απόδοσης.
Καταλόγος προϊόντων:
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Διορθωτής ραδιοκυμάτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Δικτυακό ρεύμα |
| Συνδετήρας TNC RF |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMP, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι.
