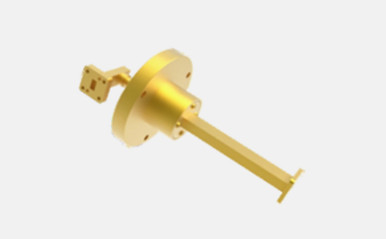

Μία ευθεία και μία RA L- σχήμα μικροκυμάτων κυματοδηγούμενες περιστρεφόμενες αρθρώσεις 1L-BJ320-1
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Στροφική αρθρώση κυματοδηγού | Τύπος λιμένα: | BJ320(WR28) |
|---|---|---|---|
| Συχνότητα: | 40% εύρος ζώνης καθοδήγησης κυμάτων | Δυνατότητα: | ≤ 1.5 |
| απώλεια εισαγωγής: | ≤1,25dB | Δυνατότητα ισχύος: | Μέση ισχύς 300W |
| Επισημαίνω: | Στρογγυλοί συνδετήρες μικροκυμάτων με σχήμα L,Μια ευθεία μικροκυμάτων κυματοδηγούμενη περιστρεφόμενες αρθρώσεις,Ρα μικροκυμάτων κυματοδρομικές αρθρώσεις |
||
Μια ευθεία και μια RA (L-σχήμα) μικροκυμάτων κυματοδηγούμενη περιστρεφόμενες αρθρώσεις
Οι περιστρεφόμενες αρθρώσεις κυματοδηγού χρησιμοποιούνται κυρίως για τη μετάδοση σήματος για τη σύνδεση σταθερών και περιστρεφόμενων μερών.
Οι κοινές θύρες περιλαμβάνουν ομοαξονικές, ορθογώνιες θύρες κυματοδηγού και θύρες κυματοδηγού κορυφής.
Στρογγυλές αρθρώσεις κυματοδηγού και περιστρεφόμενες αρθρώσεις κυματοδηγού πολλαπλών καναλιών, οι οποίες κατηγοριοποιούνται σε τύπους I, L και U
σύμφωνα με τη δομική τους μορφή.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Τύπος λιμένα | BJ320(WR28) |
| Συχνότητα | 40% εύρος ζώνης καθοδήγησης κυμάτων |
| VSWR | ≤ 1.5 |
| Απώλεια εισαγωγής | ≤1,25dB |
| Δυνατότητα ισχύος | Μέση ισχύς 300W |

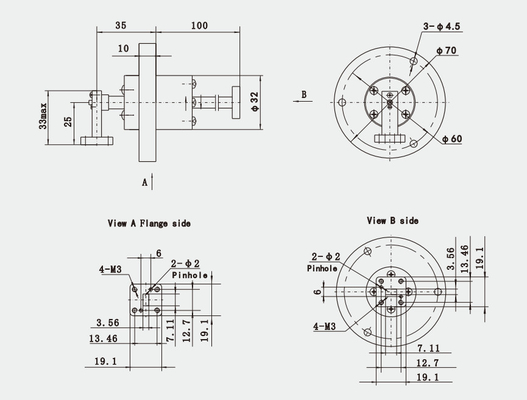

Λεπτομερές σχέδιο
Παράδειγμα καμπύλης δοκιμής:
Εφαρμογή:
- Σύστημα ραντάρ: Η περιστροφική αρθρώση με οδηγό κυμάτων είναι η βασική συσκευή στο μηχανικά σαρωμένο σύστημα τροφοδοσίας κεραίας ραντάρ.Μπορεί να εξασφαλίσει την αποτελεσματική μετάδοση των σημάτων μικροκυμάτων στην γραμμή τροφοδοσίας, ενώ η κεραία ραντάρ περιστρέφεται 360 °, διασφαλίζοντας ότι το σύστημα ραντάρ μπορεί να ανιχνεύει και να παρακολουθεί με ακρίβεια τους στόχους.
- Αεροδιαστημικό πεδίο: Στα αεροσκάφη, ο εξοπλισμός αεροηλεκτρονικής, οι περιστρεφόμενες αρθρώσεις καθοδήγησης κυμάτων χρησιμοποιούνται για την επίτευξη μετάδοσης σήματος σε διαφορετικές κατευθύνσεις,για την κάλυψη των αναγκών επικοινωνίας και πλοήγησης σε διάφορες στάσεις του αεροσκάφουςΓια παράδειγμα, στα αεροπορικά ραντάρ, τις κεραίες επικοινωνίας και άλλους εξοπλισμούς, οι περιστρεφόμενες αρθρώσεις κυματοδηγού μπορούν να εξασφαλίσουν σταθερή μετάδοση σήματος σε διαφορετικές κατευθύνσεις.
- Επικοινωνία μέσω δορυφόρου: Στο σύστημα δορυφορικής επικοινωνίας,οι περιστρεφόμενες αρθρώσεις κυματοδηγού μπορούν να χρησιμοποιηθούν στο περιστρεφόμενο μέρος της δορυφορικής κεραίας για να επιτρέψει στον δορυφόρο να διατηρήσει σταθερή σύνδεση επικοινωνίας στην τροχιά, και ταυτόχρονα, μπορεί να προσαρμοστεί στη στάση ανάλογα με την ανάγκη για την επίτευξη της κάλυψης του εδάφους ή άλλων δορυφόρων.
- Βιομηχανική αυτοματοποίηση: Σε ορισμένους εξοπλισμούς βιομηχανικής αυτοματοποίησης, όπως τα περιστρεφόμενα ρομπότ και οι αυτοματοποιημένες γραμμές παραγωγής, οι περιστρεφόμενες αρθρώσεις κυματοδηγού μπορούν να χρησιμοποιηθούν για την πραγματοποίηση της μετάδοσης και ελέγχου σήματος εντός του εξοπλισμού,βελτίωση της ευελιξίας και της αξιοπιστίας του εξοπλισμού.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
