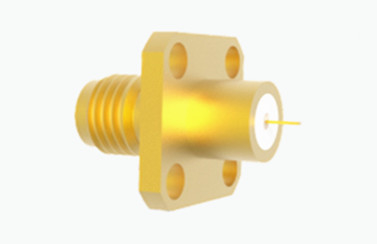

SMA Γυναικεία ασημένια αεροδιαστημική κλάση RF κοαξιώδης σύνδεσμος με μεταλλική κυκλική επιφάνεια
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | SMA RF ομοαξονικό Conector | Επικάλυψη: | Χρυσόπετρα |
|---|---|---|---|
| Φύλο: | Γυναικεία | Αντίσταση: | 50Ω |
| Συχνότητα: | DC ~ 18GHz | Ζωή: | 500 κύκλοι |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Όνομα προϊόντος: | Ομοαξονικός συνδετήρας SMA RF | ||
| Επισημαίνω: | SMA Θηλυκός Ομοαξονικός Συνδετήρας Ορείχαλκου,Αεροδιαστημικού Βαθμού Ομοαξονικός Συνδετήρας RF,Μεταλλικός Συνδετήρας SMA με Κυρτή Επιφάνεια |
||
Σύνδεσμος Ομοαξονικού RF SMA Θηλυκός από Ορείχαλκο Αεροδιαστημικής Βαθμίδας με Μεταλλική Κυρτή Επιφάνεια
Η σειρά SMA συνδέσμων ομοαξονικών RF είναι γνωστή για τον συμπαγή σχεδιασμό και την απόδοσή της σε υψηλές συχνότητες, λειτουργώντας αποτελεσματικά έως τα 18GHz. Προσφέρουν πολλά πλεονεκτήματα, όπως μικρό μέγεθος, ευρύ εύρος ζώνης, εξαιρετικές μηχανικές και ηλεκτρικές ιδιότητες και αξιόπιστες συνδέσεις. Αυτά τα χαρακτηριστικά τα έχουν καταστήσει έναν από τους πιο δημοφιλείς τύπους συνδέσμων ομοαξονικών RF. Χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η αεροδιαστημική, η ναυτιλία και διάφορους άλλους τομείς.
Προδιαγραφή:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος Συχνοτήτων | 0.3ZHz-18GHz | ||
| Αντοχή Τάσης Διηλεκτρικών | 1000VRMS | ||
| Αντίσταση Μόνωσης | ≥5000MΩ(DC:500V) | ||
| Αντίσταση Κέντρου | Κεντρικός Αγωγός | ≤3.0mΩ | |
| Εξωτερικός Αγωγός | ≤2.0mΩ | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Στερέωση κεντρικής επαφής | ≥26.7 | ||
| Αντοχή | 500 κύκλοι | ||
| Διατήρηση Καλωδίου | Ελάχιστη δύναμη διατήρησης καλωδίου | ||
| Θερμοκρασία | -55°C~+125°C | ||

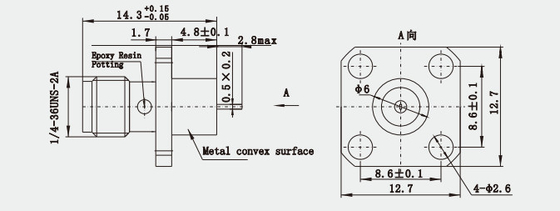

Σχέδιο Περιγράμματος:(mm)
Χαρακτηριστικά:
- Καλή αντοχή στη διάβρωση: Αυτοί οι σύνδεσμοι έχουν καλή αντοχή στη διάβρωση και μπορούν να αντιμετωπίσουν διαβρωτικές ουσίες ή περιβάλλοντα που μπορεί να υπάρχουν στο διάστημα, επεκτείνοντας έτσι τη διάρκεια ζωής τους.
- Ελαφρύς σχεδιασμός: Το βάρος των συνδέσμων SMA αεροδιαστημικής βαθμίδας ελαχιστοποιείται όσο το δυνατόν περισσότερο, ενώ πληρούνται οι απαιτήσεις απόδοσης, για να μειωθεί το συνολικό βάρος του διαστημοπλοίου, βελτιώνοντας έτσι την αποδοτικότητα εκτόξευσης και την επιχειρησιακή απόδοση. Αυτό επιτυγχάνεται συχνά μέσω της χρήσης ελαφρών υλικών ή βελτιστοποιημένου δομικού σχεδιασμού.
- Μικρογραφία και Χαρακτηριστικά Υψηλής Συχνότητας: Οι σύνδεσμοι SMA χρησιμοποιούνται ευρέως σε προϊόντα αεροδιαστημικής βαθμίδας λόγω των χαρακτηριστικών μικρογραφίας, υψηλής συχνότητας και υψηλής απόδοσης. Είναι ικανοί για σταθερή λειτουργία στο εύρος συχνοτήτων μετάδοσης έως 18 GHz ή υψηλότερο.
Εφαρμογή:
- Σύστημα Επικοινωνίας Διαστημοπλοίων:Σύνδεση Μετάδοσης Σήματος: Στα συστήματα επικοινωνίας δορυφόρων και άλλων διαστημοπλοίων, οι σύνδεσμοι SMA χρησιμοποιούνται για τη σύνδεση διαφόρων καλωδίων και εξοπλισμού RF, διασφαλίζοντας σταθερή μετάδοση σήματος. Για παράδειγμα, στον σύνδεσμο επικοινωνίας μεταξύ δορυφόρων και επίγειων σταθμών, οι σύνδεσμοι SMA συνδέουν απαραίτητο εξοπλισμό όπως μονάδες πομποδεκτών RF, φίλτρα και ενισχυτές για να διασφαλίσουν τη σωστή επικοινωνία.
- Σύνδεση Συστήματος Κεραίας: Το σύστημα κεραίας του διαστημοπλοίου πρέπει να συνδεθεί με τον εσωτερικό εξοπλισμό επεξεργασίας σήματος RF. Οι σύνδεσμοι SMA μπορούν να παρέχουν αξιόπιστες συνδέσεις για να διασφαλίσουν ότι τα σήματα που λαμβάνονται από την κεραία μπορούν να μεταδοθούν με ακρίβεια στα επόμενα κυκλώματα επεξεργασίας.
Κατάλογος Προϊόντων:
Σειρά 1.85
Σειρά 2.4 Προϊόντα Γυάλινου Μονωτή
Σειρά SMA Προϊόντα Γυάλινου Μονωτή
Σειρά SMPM Προϊόντα Γυάλινου Μονωτή
Προσαρμογέας Κυματοδηγού Ομοαξονικού
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
Συνδέσμων SMA
, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
