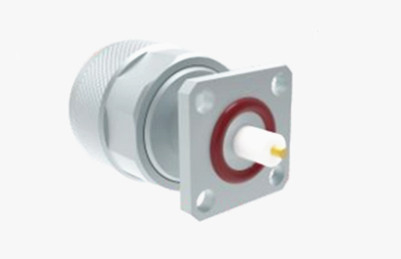

N Άνδρας 4τρυπών ακτινοβολία RF κοαξιώδης σύνδεσμος φλάντζας με μονωτική όγδοη επιφάνεια
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Φύλο: | Άντρας |
| Σχήμα: | Δελτίο ΕΚΑΧ, αριθ. | Πεδίο συχνότητας: | DC~11GHz |
| Επισημαίνω: | 4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης,N αρσενικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,Μόνωση Κομβική επιφάνεια RF Κοαξιώδης σύνδεσμος |
||
N Άνδρας 4τρυπών ακτινοβολία RF κοαξιώδης σύνδεσμος φλάντζας με μονωτική όγδοη επιφάνεια
Ο σύνδεσμος της σειράς N συμμορφώνεται με το πρότυπο MIL-C-39012, διαθέτει σχεδιασμό συνδέσεων με νήματα και χρησιμοποιεί αέρα ως μέσο.Συστήματα υποστήριξης μέχρι 11GHzΟι επακριβείς συνδέσεις τύπου N της Elite Electronic επεκτείνουν το εύρος αυτό ακόμη περισσότερο στα 18GHz και είναι συμβατές με διάφορους τύπους καλωδίων RF.και εύρος ζώνης ευρείας συχνότητας, αυτοί οι συνδετήρες βρίσκουν εκτεταμένες εφαρμογές σε τομείς όπως η αεροπορία, η αεροδιαστημική, τα συστήματα ραντάρ, οι επικοινωνίες μικροκυμάτων, οι ψηφιακές τηλεπικοινωνίες, οι μετρήσεις μικροκυμάτων και πολλά άλλα.Επιπλέον, ο σύνδεσμος της σειράς N χρησιμεύει ως ευρέως υιοθετημένη διεπαφή δοκιμής σε όργανα μέτρησης.
Προδιαγραφές
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 2,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

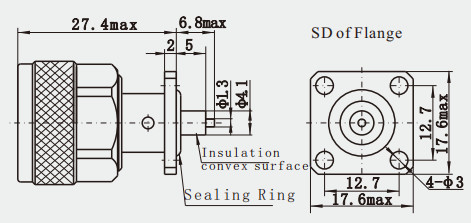

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Ο κατασκευαστικός σχεδιασμός: Ο σύνδεσμος τύπου N χρησιμοποιεί μια συρματοειδή σύνδεση που περιστρέφεται και κλειδώνει για γρήγορη και αξιόπιστη σύνδεση.Αυτό το σχέδιο επιτρέπει στον συνδετήρα να διατηρεί σταθερή σύνδεση ακόμη και σε περιβάλλοντα δονήσεων ή συγκρούσεωνΗ δομή χωρίζεται συνήθως σε αρσενική ή θηλυκή, και το στυλ έχει τυπική πολικότητα ή αντίστροφη πολικότητα.
2Διάστημα συχνοτήτων: Οι συνδέσεις N υποστηρίζουν ένα ευρύ φάσμα συχνοτήτων σήματος, από 0 έως 11 GHz και οι βελτιωμένοι τύποι μπορούν ακόμη και να καλύπτουν έως και 18 GHz,που καθιστά δυνατό να ανταποκρίνεται στις ανάγκες μιας ποικιλίας εφαρμογών ραδιοσυχνοτήτων.
3Ηλεκτρική απόδοση: Ο σύνδεσμος τύπου N έχει καλή ηλεκτρική απόδοση, συμπεριλαμβανομένης της χαμηλής απώλειας και της υψηλής προστασίας.που παράγει πολύ μικρή απώλεια κατά τη μετάδοση σήματοςΤο κύκλωμά του είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία.που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
Μεταφράστηκε από το DeepL.com (ελεύθερη έκδοση)
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Εφαρμογές:
1Ο εξοπλισμός ασύρματης επικοινωνίας: Οι συνδέσεις N διαδραματίζουν σημαντικό ρόλο στον τομέα της ασύρματης επικοινωνίας, μπορούν να παρέχουν σταθερή και αποτελεσματική μετάδοση σήματος,Υποστηρίζουν ένα ευρύ φάσμα συχνοτήτων, ώστε να καλύπτονται οι ανάγκες των σταθμών βάσης κινητής επικοινωνίας και των ασύρματων δικτύων.
2Ηλεκτρονικά οχήματα: Στην αυτοκινητοβιομηχανία, οι συνδέσεις τύπου N χρησιμοποιούνται για τη σύνδεση διαφόρων αισθητήρων,συστήματα ελέγχου και συστήματα πληροφορικής και ψυχαγωγίας για τη διασφάλιση της αξιοπιστίας και της σταθερότητας της μετάδοσης δεδομένων.
3Ιατρικές συσκευές: Ο τομέας των ιατρικών συσκευών έχει εξαιρετικά υψηλές απαιτήσεις για συνδέσμους.Οι σύνδεσμοι τύπου N χρησιμοποιούνται σε ιατρικό εξοπλισμό απεικόνισης και σε άλλο κρίσιμο ιατρικό εξοπλισμό λόγω της καλής ηλεκτρικής τους απόδοσης και της μηχανικής τους αντοχής.
Μεταφράστηκε από το DeepL.com (ελεύθερη έκδοση)
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
