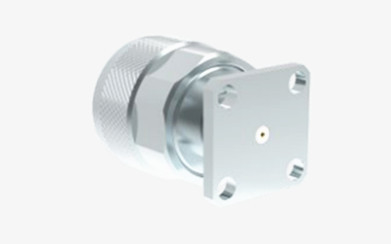

Υψηλής απόδοσης N αρσενικό φλάντζη τοποθέτηση μικροστριπ RF κοακσιακό σύνδεσμο
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Φύλο: | Άντρας |
| Σχήμα: | Δελτίο ΕΚΑΧ, αριθ. | Πεδίο συχνότητας: | DC~11GHz |
| Επισημαίνω: | Σύνδεσμος υψηλής απόδοσης RF Coaxial,Μικροδιάγραφος ραδιοσυχνότητας κοαξιακού συνδέσμου |
||
Υψηλής απόδοσης N αρσενικό φλάντζη τοποθέτηση μικροστριπ RF κοακσιακό σύνδεσμο
Οι σύνδεσμοι τύπου N είναι συρρικνωμένοι ομοαξονικοί σύνδεσμοι που έχουν σχεδιαστεί για βέλτιστες αντιδονητικές επιδόσεις και ανώτερα ηλεκτρικά χαρακτηριστικά, με τυπικό εύρος συχνοτήτων έως 11 GHz.Οι υψηλής απόδοσης N-type συνδέσεις μας επεκτείνουν αυτό το εύρος σε 18 GHzΕίναι συμβατά με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η αεροπορία, η αεροδιαστημική βιομηχανία, τα συστήματα ραντάρ, τα μικροκυμάτων και οι ψηφιακές επικοινωνίες.καθώς και σε όργανα δοκιμών και μετρήσεων.
Προσφέρουμε επιλογές προσαρμογής για διαφορετικούς τύπους συνδέσεων τύπου N και προσαρμογείς για να ανταποκριθούν στις συγκεκριμένες απαιτήσεις των πελατών.Επιλογές για τοποθέτηση φλάντζας ή διαφράγματος, μπορούμε να προσαρμόσουμε τα προϊόντα μας στις ακριβείς προδιαγραφές σας.
Προδιαγραφές
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 2,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

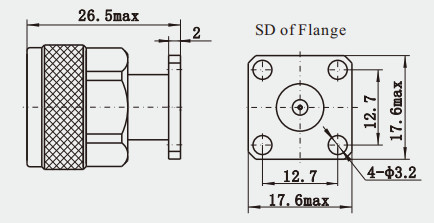

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Μηχανική αντοχή: Ο σύνδεσμος τύπου N είναι κατασκευασμένος από μεταλλικό υλικό με καλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή.αλλά παίζει επίσης το ρόλο της στερέωσης και της προστασίας των εσωτερικών μερώνΕπιπλέον, η συμπαγή σχεδίαση και οι εξαιρετικές επιδόσεις του παρέχουν μια αξιόπιστη λύση σύνδεσης για τη μετάδοση διαφόρων σημάτων ραδιοσυχνοτήτων.
2Τομείς εφαρμογής: Οι συνδετήρες N χρησιμοποιούνται ευρέως στην αεροπορία, τον αεροδιαστημικό τομέα, το ραντάρ, τις επικοινωνίες μικροκυμάτων, τις ψηφιακές επικοινωνίες, τους ιατρικούς εξοπλισμούς και άλλους τομείς.Λόγω της εξαιρετικής ηλεκτρικής του απόδοσης και της μηχανικής του αντοχής, είναι ιδιαιτέρως κατάλληλο για τομείς που απαιτούν υψηλή ικανότητα μεταφοράς ισχύος, καλή απόδοση ραδιοσυχνοτήτων και εργασία με μεγαλύτερο μέγεθος ομοαξονικών καλωδίων.
3. Συμβατότητα: Οι N συνδέσεις είναι συμβατές με πολλά είδη καλωδίων, συμπεριλαμβανομένων των ημι-καταστρέφοντων καλωδίων και των ευέλικτων καλωδίων, κλπ., γεγονός που την καθιστά ευρύτερα εφαρμόσιμη σε πρακτικές εφαρμογές.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Εφαρμογές:
1. Επικοινωνία μικροκυμάτων: στον τομέα της επικοινωνίας μικροκυμάτων, οι συνδετήρες N χρησιμοποιούνται για τη σύνδεση γραμμών μετάδοσης μικροκυμάτων για να εξασφαλιστεί αποτελεσματική μετάδοση σήματος και να μειωθεί η απώλεια σήματος.
2Ψηφιακές επικοινωνίες: Τα συστήματα ψηφιακών επικοινωνιών απαιτούν ταχεία και ακριβή μετάδοση δεδομένων.οι συνδέσεις τύπου N παρέχουν τις απαραίτητες λύσεις σύνδεσης για τη διασφάλιση της ακεραιότητας των δεδομένων και της ταχύτητας μετάδοσης.
3. Μέτρηση μικροκυμάτων: Στους εξοπλισμούς μέτρησης μικροκυμάτων, χρησιμοποιούνται συνδέσμοι τύπου N για τη σύνδεση του οργάνου δοκιμής με τη συσκευή που υποβάλλεται σε δοκιμή,και η ακριβής απόδοση σύνδεσής τους είναι κρίσιμη για την ακρίβεια των αποτελεσμάτων των μετρήσεων.
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
