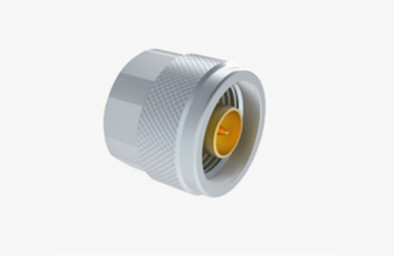

N αρσενικός συγκόλλητος ραδιοσυχνοποιημένος κοακσιακός σύνδεσμος από ανοξείδωτο χάλυβα για 2# ημι-κατακάμπτο/ευέλικτο καλώδιο
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Δοκιμαστική συσκευή | Επικάλυψη: | Χρυσό επιχρισμένο/νικελωμένο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Επικαιροποιημένο | Φύλο: | Άντρας |
| Αντίσταση μόνωσης: | ≥ 500MΩ | VSWR: | ≤ 1.3 |
| Επισημαίνω: | N αρσενικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα |
||
N αρσενικός συγκόλλητος ραδιοσυχνοποιημένος κοακσιακός σύνδεσμος από ανοξείδωτο χάλυβα για 2# ημι-κατακάμπτο/ευέλικτο καλώδιο
Οι σύνδεσμοι τύπου N είναι συσσωρευτές ομοαξονικών συσσωρευτών που είναι γνωστοί για την εξαιρετική αντοχή τους στις δονήσεις, τις ανώτερες ηλεκτρικές επιδόσεις και το τυπικό εύρος συχνοτήτων έως 11GHz.Οι εξειδικευμένες εκδόσεις μας μπορούν να λειτουργήσουν αποτελεσματικά μέχρι 18GHzΟι συνδετήρες αυτοί είναι ευέλικτοι, συμβατοί με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται ευρέως σε τομείς όπως η αεροπορία, η αεροδιαστημική βιομηχανία, τα συστήματα ραντάρ, οι επικοινωνίες μικροκυμάτων, οι ψηφιακές μεταδόσεις,καθώς και σε εξοπλισμό δοκιμών και μετρήσεων.
Προσφέρουμε υπηρεσίες εξατομίκευσης για μια ποικίλη σειρά από N-τύπου συνδέσμους και προσαρμογείς για να ανταποκρίνονται με ακρίβεια στις μεμονωμένες προδιαγραφές των πελατών.Επιλογές για τοποθέτηση φλάντζας ή διαφράγματος, έχουμε τη δυνατότητα να προσαρμόσουμε λύσεις στις μοναδικές σας ανάγκες.
Προδιαγραφές
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

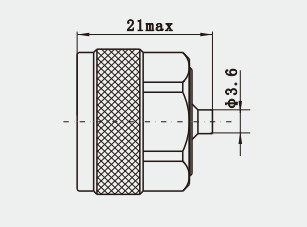

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Εξωτερικός αγωγός: συνήθως κατασκευασμένος από μεταλλικό υλικό, με καλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή, όχι μόνο ως κύκλος μετάδοσης σήματος,αλλά παίζουν επίσης ρόλο στη σταθεροποίηση και την προστασία των εσωτερικών τμημάτων.
2Εσωτερικός αγωγός: επίσης κατασκευασμένος από μεταλλικό υλικό, και ο εξωτερικός αγωγός μαζί αποτελούν το κανάλι μετάδοσης σήματος,ο σχεδιασμός πρέπει να εξασφαλίζει ότι η μετάδοση σήματος χαμηλής απώλειας και υψηλής απόδοσης.
3. μονωτής: τοποθετείται μεταξύ των εσωτερικών και των εξωτερικών αγωγών, χρησιμοποιείται για την απομόνωση των δύο, για να αποφευχθεί το σύντομο κύκλωμα σήματος, το υλικό που συνήθως επιλέγεται διηλεκτρική σταθερότητα,καλή αντοχή σε θερμοκρασία.
4Μηχανισμός κλειδώματος: χρήση συσσωρευτικών συνδέσεων, μέσω της περιστροφής της κλειδαριάς για την επίτευξη γρήγορης και αξιόπιστης σύνδεσης,Αυτό το σχεδιασμό κάνει τον συνδετήρα σε περιβάλλον δονήσεων ή σοκ μπορεί επίσης να διατηρήσει μια σταθερή σύνδεση.
Χαρακτηριστικά απόδοσης
Εφαρμογές:
1Ο εξοπλισμός ασύρματης επικοινωνίας: Οι ομοαξονικοί συνδετήρες RF τύπου N διαδραματίζουν σημαντικό ρόλο στους εξοπλισμούς ασύρματης επικοινωνίας για τη σύνδεση και τη μετάδοση σημάτων RF.Λόγω της ευρείας ζώνης μετάδοσης, χαμηλή απώλεια, υψηλή προστασία και αντοχή, μπορεί να ανταποκριθεί στις υψηλές απαιτήσεις του ασύρματου εξοπλισμού επικοινωνίας για την ποιότητα μετάδοσης σήματος.
2. Αυτοκινητοβιομηχανικό ηλεκτρονικό εξοπλισμό: Στον αυτοκινητοβιομηχανικό ηλεκτρονικό εξοπλισμό, οι ομοαξονικοί συνδετήρες RF τύπου N χρησιμοποιούνται επίσης ευρέως.αλλά έχει επίσης την ικανότητα ανθεκτικότητας στη σκόνη και στην υδροστερότητα (IP67), κατάλληλο για διάφορα εξωτερικά περιβάλλοντα.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
