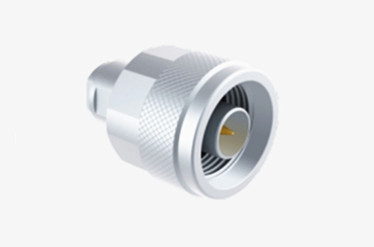

N-JB3G-2 Περιοχή συχνοτήτων DC-11GHz Ατσάλι αδιάβροχο Clamp RF Coaxial Connector για 3 ημιευέλικτα καλώδια
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Δοκιμαστική συσκευή | Επικάλυψη: | Χρυσό επιχρισμένο/νικελωμένο |
|---|---|---|---|
| Φύλο: | Άντρας | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Επικαιροποιημένο | Αντίσταση: | 50Ω |
| Επισημαίνω: | Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα,Συμπλέκτης ραδιοσυχνότητας DC-11GHz |
||
N αρσενικός συσσωρευτής συγκόλλησης από ανοξείδωτο χάλυβα RF κοακσιακός σύνδεσμος για 3# ημιευέλικτο καλώδιο
Οι σύνδεσμοι τύπου N είναι συσπειρωμένοι ομοαξικοί σύνδεσμοι γνωστοί για τις ισχυρές ιδιότητές τους κατά των δονήσεων και τα εξαιρετικά ηλεκτρικά χαρακτηριστικά τους, οι οποίοι λειτουργούν συνήθως εντός εύρους συχνοτήτων 11 GHz.Παρόλα αυτάΟι συνδετήρες αυτοί είναι ευέλικτοι και συμβατοί με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων, καθιστώντας τους ευρέως χρησιμοποιούμενους σε βιομηχανίες όπως η αεροπορία, η ηλεκτρονική ενέργεια, η ηλεκτρονική ενέργεια, η ηλεκτρονική ενέργεια και η ηλεκτρονική ενέργεια.αεροδιαστημική, συστήματα ραντάρ, επικοινωνία μικροκυμάτων, ψηφιακές επικοινωνίες και όργανα δοκιμών και μετρήσεων.
Παρέχουμε υπηρεσίες προσαρμογής για μια ποικιλία από συνδέσμους τύπου N και προσαρμογείς για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις των πελατών.Επιλογές για τοποθέτηση φλάντζας ή διαφράγματος, μπορούμε να προσαρμόσουμε τα προϊόντα μας για να ταιριάζουν στις μοναδικές σας ανάγκες.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Κάλκυρα, από ανοξείδωτο χάλυβα |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

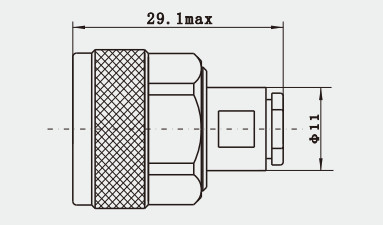

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1. Μεταφορά ευρέος εύρους ζώνης: υποστηρίζει ένα ευρύ φάσμα συχνοτήτων σήματος, που κυμαίνεται από 0 έως 11 GHz.
2Χαμηλή απώλεια: Με την υιοθέτηση υλικών υψηλής ποιότητας και ακριβούς διαδικασίας κατασκευής, η απώλεια που παράγεται κατά τη μετάδοση σήματος είναι εξαιρετικά χαμηλή.που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
3. Υψηλή προστασία: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
4. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά σε σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία, κλπ.).) και έχει μακρά διάρκεια ζωής.
5. Εύκολο στη λειτουργία: η χρήση της συσσωρευτικής σύνδεσης καθιστά τις συνδέσεις εύκολες και γρήγορες στη σύνδεση και την αποσυναρμολόγηση.και είναι κατάλληλο για διάφορα εξωτερικά περιβάλλοντα.
Καλή συμβατότητα: Είναι συμβατό με πολλά είδη καλωδίων, συμπεριλαμβανομένων των ημι-κατακάμπτων καλωδίων και των ευέλικτων καλωδίων κλπ., γεγονός που το καθιστά ευρύτερα εφαρμοστέο σε πρακτικές εφαρμογές.
Εφαρμογές:
1Ο εξοπλισμός ασύρματης επικοινωνίας: Οι ομοαξονικοί συνδετήρες RF τύπου N διαδραματίζουν σημαντικό ρόλο στους εξοπλισμούς ασύρματης επικοινωνίας για τη σύνδεση και τη μετάδοση σημάτων RF.Λόγω της ευρείας ζώνης μετάδοσης, χαμηλή απώλεια, υψηλή προστασία και αντοχή, μπορεί να ανταποκριθεί στις υψηλές απαιτήσεις του ασύρματου εξοπλισμού επικοινωνίας για την ποιότητα μετάδοσης σήματος.
2.Αεροδιαστημική: Στο χώρο της αεροδιαστημικής, οι N-type RF ομοαξονικοί συνδετήρες διαδραματίζουν επίσης βασικό ρόλο.και διατηρούν σταθερή κατάσταση λειτουργίας για να εξασφαλίζεται η αξιοπιστία της μετάδοσης σήματος.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
