Δικτυακό μέσο για την προετοιμασία και την εκτέλεση των δοκιμών.
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος

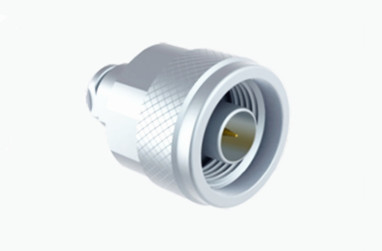

| Ονομασία του προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| VSWR: | ≤ 1.3 | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ειδικότερα: | Αντίσταση: | 50Ω |
| Επισημαίνω: | CXN3507/MF363A ραδιοφωνικός κοαξιώδης σύνδεσμος,Διάταξη N RF Coaxial Connector,Άντρας συσσωρευτής συσσωρευτής RF κοαξιώδης σύνδεσμος |
||
Δικτυακό μέσο για την προετοιμασία και την εκτέλεση των δοκιμών.
Οι σύνδεσμοι τύπου N είναι συρρικνωμένοι ομοαξονικοί σύνδεσμοι γνωστοί για την εξαιρετική τους απόδοση κατά των δονήσεων και τα ηλεκτρικά τους χαρακτηριστικά, υποστηρίζοντας συνήθως ένα εύρος συχνοτήτων έως 11 GHz.Οι σύνδεσμοι μας επεκτείνουν το εύρος μέχρι 18GHz.Είναι συμβατά με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται ευρέως στην αεροπορία, το ραντάρ, τα μικροκύματα, τις ψηφιακές επικοινωνίες και τα όργανα δοκιμών και μετρήσεων.
Προσφέρουμε επίσης επιλογές προσαρμογής για διαφορετικούς συνδέσμους τύπου N και προσαρμογείς για να ανταποκριθούν στις συγκεκριμένες απαιτήσεις των πελατών.Διάταξη φλάντζης ή διάταξης διαφράγματος, μπορούμε να ικανοποιήσουμε τις ανάγκες σας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |
Χαρακτηριστικά
1Οι σύνδεσμοι τύπου N είναι διαθέσιμοι σε διάφορα στυλ τερματισμού, συμπεριλαμβανομένου του snap/solder, snap/solder (στατική επαφή), crimp/solder, field replaceable, soldered ή soldered/soldered.
2Σενάρια εφαρμογής:
Ο σύνδεσμος τύπου N είναι κατάλληλος για μια ποικιλία ομοαξονικών καλωδίων, συμπεριλαμβανομένων των τύπων χαμηλής απώλειας.
Εξοχλείται εκεί όπου απαιτείται υψηλή ισχύς και υψηλή απόδοση και είναι πιο κατάλληλο για χρήση με μεγαλύτερα καλώδια χαμηλής απώλειας.
Χρησιμοποιείται ευρέως σε ραντάρ, επικοινωνίες, μετάδοση δεδομένων και αεροδιαστημικό εξοπλισμό.

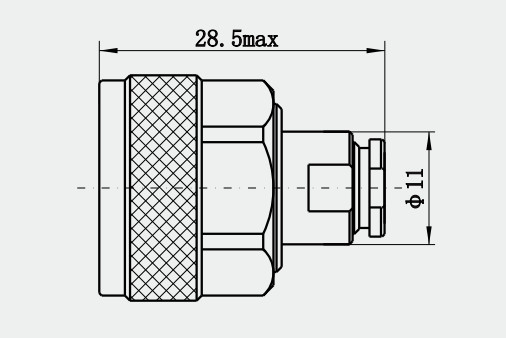

Λεπτομερές σχέδιο
Εφαρμογές
1Βιομηχανικό εξοπλισμό: Στα βιομηχανικά συστήματα αυτοματισμού και ελέγχου, οι N συνδέσεις χρησιμοποιούνται για τη σύνδεση αισθητήρων,ελεγκτές και άλλο εξοπλισμό για τη διασφάλιση της ακρίβειας και της σταθερότητας της μετάδοσης σήματος.
2Θαλάσσιο περιβάλλον: Οι ανθεκτικοί σε θαλάσσιο περιβάλλον συνδέσεις N είναι σχεδιασμένοι για εξοπλισμό θαλάσσιας εξερεύνησης και υποβρύχια συστήματα επικοινωνίας,με υδατοστεγή δομή και υλικά ανθεκτικά στη διάβρωση.
3- Όργανα δοκιμής και μέτρησης:Οι σύνδεσμοι τύπου N χρησιμοποιούνται σε εργαστήρια και περιβάλλοντα δοκιμών για τη σύνδεση εξοπλισμού δοκιμής και την υποστήριξη επαναλαμβανόμενων συνδέσεων και αποσυνδέσεων για τη διασφάλιση της αξιοπιστίας της διαδικασίας δοκιμής..
4. Εκπομπή τηλεόρασης: Στα συστήματα μετάδοσης τηλεόρασης, οι N συνδετήρες χρησιμοποιούνται για τη σύνδεση μεταβιβαστών, δέκτες και κεραίες για την υποστήριξη της μετάδοσης υψηλής ποιότητας σήματος βίντεο και ήχου.
Καταλόγος προϊόντων
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
