N Άνδρας συγκόλλησης από ανοξείδωτο χάλυβα + συσσωρευτής RF κοακσιακού συνδετήρα για καλώδιο MF147A/MF147B
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-J416G-1 | Φύλο: | Άντρας |
| Επισημαίνω: | N αρσενικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα,MF147B Ραδιοσυχνοποιημένος ομοαστικός σύνδεσμος καλωδίου |
||

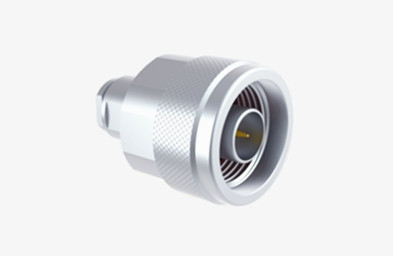

N Άνδρας συγκόλλησης από ανοξείδωτο χάλυβα +συνδετήρας κοαξιαίου RF για καλώδιο MF147A/MF147B
Οι σύνδεσμοι τύπου N είναι συρρικνωμένοι ομοαξονικοί σύνδεσμοι γνωστοί για τις εξαιρετικές ικανότητές τους κατά των δονήσεων και τις ηλεκτρικές τους επιδόσεις, με τυπικό εύρος συχνοτήτων έως και 11 GHz.Οι σύνδεσμοι τύπου N μας μπορούν να υποστηρίξουν συχνότητες μέχρι και 18 GHz.Είναι συμβατά με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται συνήθως στην αεροπορία, τον αεροδιαστημικό τομέα, το ραντάρ, τα μικροκύματα, τις ψηφιακές επικοινωνίες και τα όργανα δοκιμών και μετρήσεων.
Προσφέρουμε εξατομίκευση για διαφορετικούς τύπους N-τύπου συνδέσμους και προσαρμογείς για να ανταποκριθούν σε διάφορες απαιτήσεις των πελατών.Επιλογές για τοποθέτηση φλάντζας ή διαφράγματος, μπορούμε να ανταποκριθούμε στις ειδικές σας ανάγκες.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

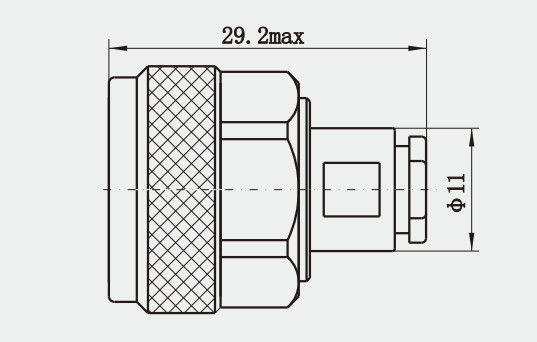

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Περιοχή συχνοτήτων: Οι συνδέσεις τύπου N υποστηρίζουν σήματα στην περιοχή συχνοτήτων από 0 έως 11 GHz, με ενισχυμένα είδη διαθέσιμα έως και 18 GHz.Αυτό το καθιστά εξαιρετικό σε εφαρμογές υψηλής συχνότητας και ανταποκρίνεται στις ανάγκες των σύγχρονων συστημάτων επικοινωνίας και ραντάρ..
2. Προδιαγραφή αντίστασης: Η προδιαγραφή αντίστασης των N συνδέσεων είναι συνήθως 50 ohms, η οποία είναι μία από τις πιο συχνά χρησιμοποιούμενες τιμές αντίστασης στον τομέα ραδιοσυχνοτήτων,συμβάλλει στη διασφάλιση της σταθερότητας και της αποτελεσματικότητας της μετάδοσης σήματος.
Εφαρμογές:
1. Κατασκευή σταθμού βάσης: Οι συνδετήρες τύπου N χρησιμοποιούνται στις μονάδες δέκτη RF των σταθμών βάσης για να εξασφαλιστεί η σταθερότητα και η αξιοπιστία της μετάδοσης σήματος.
2. Μεταφορά μικροκυμάτων: Στα συστήματα μετάδοσης μικροκυμάτων, οι N συνδέσεις χρησιμοποιούνται για τη σύνδεση της κεραίας με τον εξοπλισμό μετάδοσης / λήψης, παρέχοντας μια αποτελεσματική διαδρομή μετάδοσης σήματος.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| MCX/MMCX RF σύνδεσμος |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας RF BNC |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
