N Άνδρας από ανοξείδωτο χάλυβα RF Coaxial Connector Solder Clamp Mount
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz (Max.18GHz) |
| Σχήμα: | N-J417G | VSWR: | ≤ 1.3 |
| Επισημαίνω: | N αρσενικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα,Συμπλέκτης συσσωρευτής RF Coaxial |
||

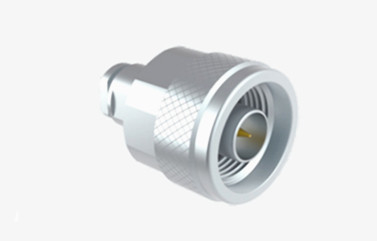

N Άνδρας από ανοξείδωτο χάλυβα RF Coaxial Connector Solder Clamp Mount
Οι σύνδεσμοι τύπου N διαθέτουν συσσωρευτές με νήματα, παρέχοντας ισχυρές δυνατότητες κατά των δονήσεων και εξαιρετικές ηλεκτρικές επιδόσεις, υποστηρίζοντας συνήθως συχνότητες έως 11 GHz.Τα προηγμένα μοντέλα μας επεκτείνουν αυτό το εύρος στα 18GHz.Οι συνδετήρες μας LTI N συμμορφώνονται με τα πρότυπα MIL-C-39012. Είναι ευπροσάρμοστοι, συμβατοί με διάφορους τύπους καλωδίων RF,και χρησιμοποιείται ευρέως στην αεροπορία, αεροδιαστημικά, συστήματα ραντάρ, επικοινωνίες μικροκυμάτων, ψηφιακές τηλεπικοινωνίες και όργανα δοκιμών και μετρήσεων.
Προσφέρουμε εξατομίκευση για διάφορους συνδέσμους τύπου N και προσαρμογείς για να καλύψουμε τις διαφορετικές ανάγκες των πελατών, είτε χρειάζεστε ευθείες ή δεξιά γωνία διαμορφώσεις, τοποθέτηση φλάντζας ή επιλογές τοποθέτησης διαφράγματος.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς, Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος, Πλακέτα νικελίου | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

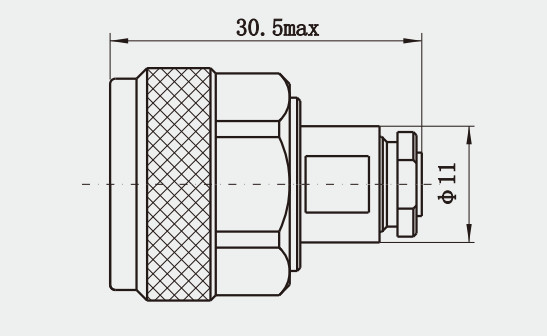

Λεπτομερές σχέδιο
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Χαρακτηριστικά:
1Αντικατάσταση: Οι συνδέσεις τύπου N μπορούν να εναλλάσσονται με διεθνή παρόμοια προϊόντα τύπου NG, γεγονός που αυξάνει την ευελιξία και την ευελιξία.
2Τομείς εφαρμογής: Λόγω των εξαιρετικών επιδόσεων και της αξιοπιστίας τους, οι συνδέσεις τύπου N χρησιμοποιούνται ευρέως σε ραντάρ, επικοινωνίες, μετάδοση δεδομένων και αεροδιαστημικούς εξοπλισμούς.
Εφαρμογές:
Εργαστήριο ραδιοσυχνοτήτων: Στο εργαστήριο ραδιοσυχνοτήτων, οι συνδετήρες N χρησιμοποιούνται για τη σύνδεση διαφόρων οργάνων ραδιοσυχνοτήτων και εξοπλισμού δοκιμών για την υποστήριξη πειραμάτων υψηλής συχνότητας και υψηλής ισχύος.
Δοκιμές κεραίας: Κατά τη δοκιμή κεραίας, οι συνδέσεις τύπου N χρησιμοποιούνται για τη σύνδεση κεραίων και εξοπλισμού δοκιμής για να εξασφαλιστεί η ακρίβεια και η αξιοπιστία των δεδομένων δοκιμής.
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Ανυπομονούμε να λάβουμε την ερώτησή σας σε σύντομο χρονικό διάστημα. Παρακαλούμε επικοινωνήστε μαζί μας τι χρειάζεστε (( μήκος καλωδίου / συνδετήρα) έτσι ώστε να μπορούμε να σας προσφέρουμε το SPEC, και την καλύτερη ποιότητα και την υπηρεσία,ανταγωνιστική τιμή, έγκαιρη απάντηση, παράδοση εγκαίρως
