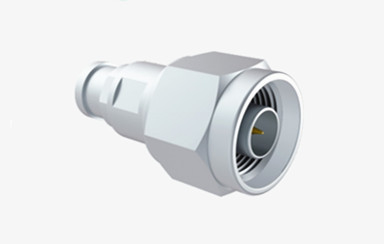

N αρσενικός ραδιοσυχνοποιημένος κοακσιακός σύνδεσμος για τον τύπο συγκόλλησης καλωδίων CXN3450/MF740A
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | Δοκιμαστική συσκευή | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ειδικότερα: | Φύλο: | Γυναικεία |
| Επισημαίνω: | Τύπος συγκόλλησης RF κοακσιακό σύνδεσμο,N αρσενικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος,CXN3450 RF Coaxial Connector |
||
N αρσενικός ραδιοσυχνοποιημένος κοακσιακός σύνδεσμος για τον τύπο συγκόλλησης καλωδίων CXN3450/MF740A
Οι σύνδεσμοι τύπου N είναι ένας τύπος συσσωματωμένου ομοαξονικού σύνδεσμου γνωστός για τις εξαιρετικές ιδιότητες αντι-δονήσεων και τις ηλεκτρικές του επιδόσεις, με ένα τυπικό εύρος συχνοτήτων έως και 11 GHz.μπορούν να λειτουργούν αποτελεσματικά έως και 18 GHzΟι συνδετήρες αυτοί είναι ευέλικτοι και συμβατοί με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων, καθιστώντας τους ευρέως χρησιμοποιούμενους σε βιομηχανίες όπως η αεροπορία, η αεροδιαστημική βιομηχανία, τα συστήματα ραντάρ, οι επικοινωνίες μικροκυμάτων,ψηφιακές επικοινωνίες, και όργανα δοκιμών και μετρήσεων.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

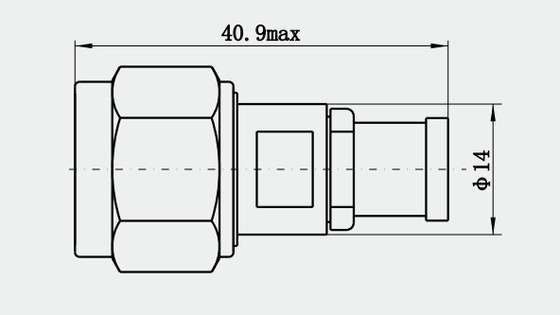

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Εξωτερικός αγωγός: συνήθως κατασκευασμένος από μεταλλικό υλικό, με καλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή, όχι μόνο ως κύκλος μετάδοσης σήματος,αλλά παίζουν επίσης ρόλο στη σταθεροποίηση και την προστασία των εσωτερικών τμημάτων.
2Εσωτερικός αγωγός: επίσης κατασκευασμένος από μεταλλικό υλικό, και ο εξωτερικός αγωγός μαζί αποτελούν το κανάλι μετάδοσης σήματος,ο σχεδιασμός πρέπει να εξασφαλίζει ότι η μετάδοση σήματος χαμηλής απώλειας και υψηλής απόδοσης.
3. μονωτής: τοποθετείται μεταξύ των εσωτερικών και των εξωτερικών αγωγών, χρησιμοποιείται για την απομόνωση των δύο, για να αποφευχθεί το σύντομο κύκλωμα σήματος, το υλικό που συνήθως επιλέγεται διηλεκτρική σταθερότητα,καλή αντοχή σε θερμοκρασία.
4Μηχανισμός κλειδώματος: χρήση συσσωρευτικών συνδέσεων, μέσω της περιστροφής της κλειδαριάς για την επίτευξη γρήγορης και αξιόπιστης σύνδεσης,Αυτό το σχεδιασμό κάνει τον συνδετήρα σε περιβάλλον δονήσεων ή σοκ μπορεί επίσης να διατηρήσει μια σταθερή σύνδεση.
Εφαρμογές:
1Ο εξοπλισμός ασύρματης επικοινωνίας: Οι συνδετήρες ραδιοσυχνότητας με καλώδιο splice τύπου N διαδραματίζουν σημαντικό ρόλο στους εξοπλισμούς ασύρματης επικοινωνίας, όπως σταθμοί βάσης, συστήματα κερατών,εξοπλισμός μεταφοράς μικροκυμάτων κλπ.Τα χαρακτηριστικά μεταφοράς ευρείας ζώνης και η απόδοση χαμηλής απώλειας εξασφαλίζουν σταθερή μετάδοση σήματος.
2Οχηματαγωγός ηλεκτρονικός εξοπλισμός: Με την βελτίωση του ηλεκτρονικού εξοπλισμού οχημάτων, οι συνδέσεις τύπου N χρησιμοποιούνται επίσης σε ραντάρ αυτοκινήτων, συστήματα πλοήγησης,ασύρματη φόρτιση και λοιπό εξοπλισμό για την κάλυψη της ζήτησης μεταφοράς σήματος υψηλής συχνότητας.
3. Ιατρικές συσκευές: στον τομέα των ιατρικών συσκευών, τα καλώδια σύνδεσης τύπου N μπορούν να χρησιμοποιηθούν για ασύρματη παρακολούθηση ιατρικών συσκευών, μετάδοση δεδομένων κ.λπ.,Για να εξασφαλιστεί η ακρίβεια και τα ιατρικά δεδομένα σε πραγματικό χρόνο.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
