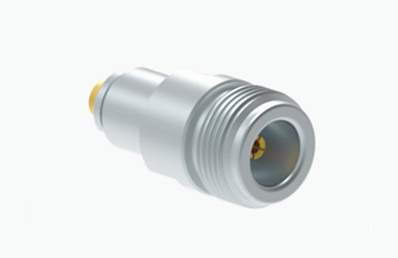

N Φύλλα ατσάλινου ραδιοσυχνοποιημένου συσχετισμού κοαξιού για καλώδιο MF147A/MF147B
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz (Max.18GHz) |
| Σχήμα: | N-K416G | VSWR: | ≤ 1.3 |
| Επισημαίνω: | Συμπλέκτης RF Coaxial Connector,N Γυναικεία ραδιοσυχνοποιημένη κοαξιακή σύνδεση,Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα |
||
N Φύλλα ατσάλινου ραδιοσυχνοποιημένου συσχετισμού κοαξιού για καλώδιο MF147A/MF147B
Οι σύνδεσμοι τύπου N είναι συρρικνωμένοι ομοαξονικοί σύνδεσμοι γνωστοί για τις ισχυρές αντι-δονήσεις τους και τα ανώτερα ηλεκτρικά χαρακτηριστικά τους, με τυπικό εύρος συχνοτήτων έως και 11 GHz.Παρόλα αυτάΟι συνδετήρες LTI N συμμορφώνονται με τα πρότυπα MIL-C-39012.Οι συνδέσεις αυτές είναι συμβατές με διάφορα καλώδια ραδιοσυχνοτήτων και χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η αεροπορία, αεροδιαστημικά, συστήματα ραντάρ, επικοινωνίες μικροκυμάτων, ψηφιακές επικοινωνίες και όργανα δοκιμών και μετρήσεων.
Προσφέρουμε επιλογές προσαρμογής για μια ποικιλία από N-τύπου συνδέσμους και προσαρμογείς για να ανταποκριθούν σε διαφορετικές απαιτήσεις των πελατών.Διάταξη φλάντζης ή διάταξης διαφράγματος, μπορούμε να προσαρμόσουμε λύσεις στις συγκεκριμένες ανάγκες σας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

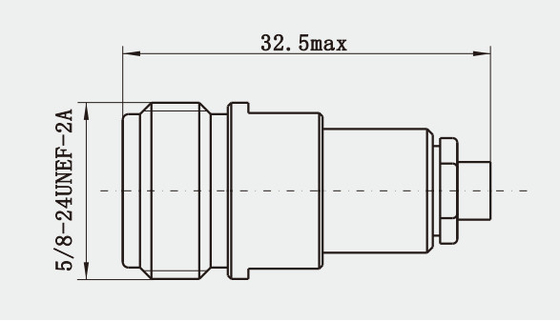

Λεπτομερές σχέδιο
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Χαρακτηριστικά:
1. Μεταφορά ευρείας ζώνης: υποστηρίζει ένα ευρύ φάσμα συχνοτήτων σήματος, που κυμαίνεται από 0 έως 11GHz και ο ενισχυμένος τύπος μπορεί ακόμη να καλύψει έως και 18GHz,ανταποκρίνεται στις ανάγκες μιας ποικιλίας εφαρμογών RF.
2Χαμηλή απώλεια: Με την υιοθέτηση υλικών υψηλής ποιότητας και ακριβούς διαδικασίας κατασκευής, η απώλεια που παράγεται κατά τη μετάδοση σήματος είναι εξαιρετικά χαμηλή.που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
3. Υψηλή προστασία: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
4. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά υπό σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία, κλπ.).) και έχει μακρά διάρκεια ζωής.
Εφαρμογές:
1Αεροδιαστημική: Ο χώρος της αεροδιαστημικής έχει εξαιρετικά υψηλές απαιτήσεις απόδοσης για τις συνδέσεις, και οι συνδέσεις RF καλωδίου splice τύπου N χρησιμοποιούνται ευρέως στις δορυφορικές επικοινωνίες, τα συστήματα ραντάρ,πλοήγηση αεροσκαφών και άλλα βασικά συστήματα για την υψηλή αξιοπιστία τους, αντοχή σε υψηλές θερμοκρασίες, αντοχή σε δονήσεις και άλλα χαρακτηριστικά.
2Ο εξοπλισμός ραδιοτηλεόρασης: Στο σύστημα μετάδοσης ραδιοτηλεοπτικών εκπομπών, τα καλώδια σύνδεσης τύπου N χρησιμοποιούνται για τη σύνδεση μεταβιβαστών, δέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων, συλλέκτων.Άντενες και λοιπό εξοπλισμό για τη διασφάλιση υψηλής ποιότητας μετάδοσης ραδιοτηλεοπτικών και τηλεοπτικών σημάτων.
3Βιομηχανική αυτοματοποίηση: Στο σύστημα ελέγχου βιομηχανικής αυτοματοποίησης, οι συνδέσεις τύπου N μπορούν να χρησιμοποιηθούν για τη σύνδεση διαφόρων αισθητήρων,Ενεργοποιητές και ελεγκτές για την ταχεία μετάδοση δεδομένων και την ακριβή εκτέλεση των οδηγιών ελέγχου.
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Ανυπομονούμε να λάβουμε την ερώτησή σας σε σύντομο χρονικό διάστημα. Παρακαλούμε επικοινωνήστε μαζί μας τι χρειάζεστε (( μήκος καλωδίου / συνδετήρα) έτσι ώστε να μπορούμε να σας προσφέρουμε το SPEC, και την καλύτερη ποιότητα και την υπηρεσία,ανταγωνιστική τιμή, έγκαιρη απάντηση, παράδοση εγκαίρως
