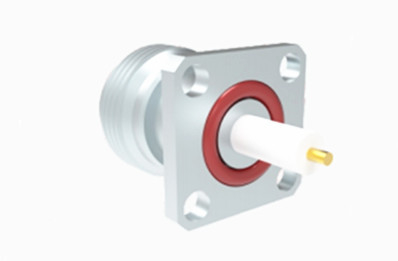

Τύπος N Γυναικεία φλάνσα με 4 τρύπες Μικρο-στριπ RF Κοακσιακός Συνδετήρας με ανθεκτική στερέωση από καουτσούκ σιλικόνης
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Φύλο: | Γυναικεία | Σφραγίδα: | Καουτσούκ σιλικόνης |
| Δυνατότητα: | 500 κύκλοι | Στυλ σώματος: | Καθαρός. |
| Επισημαίνω: | 4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης,Μικρο-στριπτικός ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος |
||
Τύπος N Γυναικεία 4-τρύπα φλάνζα μικρο-στριπτική RF κοακσιακή σύνδεση
Οι συνδέσεις τύπου N είναι ομοαξονικές συνδέσεις που χρησιμοποιούν μηχανισμό ζεύξης με νήματα, προσφέροντας εξαιρετική αντοχή στις δονήσεις και ανώτερη ηλεκτρική απόδοση.Συνήθως λειτουργούν εντός εύρους συχνοτήτων 11 GHz, αλλά μπορούν να υποστηρίξουν συχνότητες έως 18 GHzΟι συνδετήρες αυτοί είναι ευέλικτοι και συμβατοί με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων, καθιστώντας τους ευρέως χρησιμοποιούμενους σε βιομηχανίες όπως η αεροπορία, η αεροδιαστημική βιομηχανία, τα συστήματα ραντάρ, οι επικοινωνίες μικροκυμάτων,ψηφιακές επικοινωνίες, και εξοπλισμού δοκιμών και μετρήσεων.
Παρέχουμε επιλογές προσαρμογής για διάφορους N-τύπου συνδέσμους και προσαρμογείς για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις των πελατών.διαμορφώσεις τοποθέτησης φλάντζας ή τοποθέτησης διαφράγματος, μπορούμε να προσαρμόσουμε τα προϊόντα μας στις ανάγκες σας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |

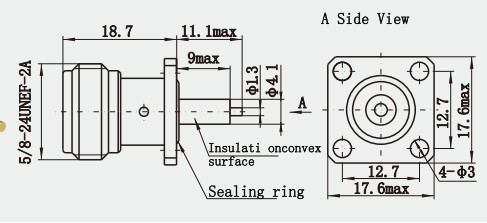

Λεπτομερές σχέδιο
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |
Χαρακτηριστικά:
1. Αδύναμη δομή: Οι συνδέσεις τύπου N έχουν ανθεκτική δομική κατασκευή και είναι κατάλληλες για σκληρά εργασιακά περιβάλλοντα ή δοκιμαστικές περιοχές που απαιτούν επανειλημμένη σύνδεση και αποσύνδεση.
2. Τριχοειδής σύνδεση: Οι σύνδεσμοι τύπου N είναι τριχοειδείς για γρήγορη και αξιόπιστη σύνδεση με περιστροφική κλειδαριά.Αυτό το σχέδιο επιτρέπει στον συνδετήρα να διατηρεί σταθερή σύνδεση ακόμη και σε περιβάλλοντα δονήσεων ή συγκρούσεων.
3. Καλή προστασία: Το περίβλημα των συνδέσεων τύπου N είναι συνήθως κατασκευασμένο από μεταλλικό υλικό,που έχει καλή ηλεκτρομαγνητική απόκρυψη και μπορεί να αποτρέψει αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στη μετάδοση σήματος.
Εφαρμογές:
1Ο εξοπλισμός επικοινωνίας: Οι συνδέσεις τύπου N χρησιμοποιούνται ευρέως σε ασύρματους εξοπλισμούς επικοινωνίας, όπως σταθμοί βάσης και συστήματα κεραίων.ευρύ φάσμα συχνότητας λειτουργίας και χαμηλή απώλεια, οι συνδέσεις τύπου N είναι σε θέση να ανταποκριθούν στην ζήτηση για συνδέσεις ραδιοσυχνότητας υψηλών επιδόσεων σε αυτές τις συσκευές.
2Ηλεκτρονικά οχήματα: Στα ηλεκτρονικά οχήματα, οι N συνδέσεις διαδραματίζουν επίσης σημαντικό ρόλο.Μπορεί να παρέχει αξιόπιστες λύσεις σύνδεσης για να εξασφαλίσει σταθερή και αξιόπιστη μετάδοση σήματος μεταξύ ηλεκτρονικών συσκευών αυτοκινήτου.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| MCX/MMCX RF σύνδεσμος |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Συνδετήρας TNC RF |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Σύνδεσμος RF SMA/SSMA |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Δικτυακό ρεύμα |
| Συνδετήρας RF BNC |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
