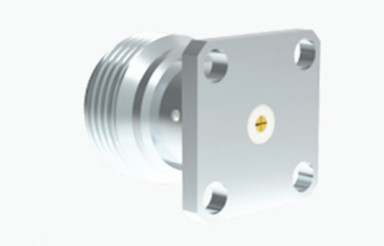

N Γυναικεία RF κοαξιώδης σύνδεσμος με μικρο-στριπ ταιριάζει Pinφ 0.45
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Vswr: | ≤ 1.3 | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Επικαιροποίηση: | Αντίσταση: | 50Ω |
| Επισημαίνω: | N Γυναικεία ραδιοσυχνοποιημένη κοαξιακή σύνδεση,φ0 |
||
N Γυναικεία RF Κοαξιώδης σύνδεσμος με μικρο-στριπτική ταινία Pinφ0.45
Οι σύνδεσμοι σειράς N έχουν σχεδιαστεί και κατασκευαστεί σύμφωνα με το MIL-C-39012, διαθέτουν συρρικνωμένες συνδέσεις και χρησιμοποιούν αέρα ως διηλεκτρικό.Παρέχουν εξαιρετικές ηλεκτρικές επιδόσεις μέχρι 11 GHz.Οι συνδετήρες ακρίβειας μας μπορούν να υποστηρίξουν συχνότητες μέχρι 18 GHz και είναι προσαρμόσιμα σε διάφορα καλώδια ραδιοσυχνοτήτων.υψηλή αξιοπιστία, και ευρύ εύρος ζώνης, καθιστώντας τα ευρέως χρησιμοποιούμενα σε βιομηχανίες όπως η αεροπορία, η αεροδιαστημική, το ραντάρ, η επικοινωνία μικροκυμάτων, οι ψηφιακές τηλεπικοινωνίες και η μέτρηση μικροκυμάτων.η σύνδεση τύπου N χρησιμοποιείται συνήθως ως σύνδεση διεπαφής δοκιμής, που ενσωματώνεται ευρέως σε πολλά όργανα δοκιμών.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

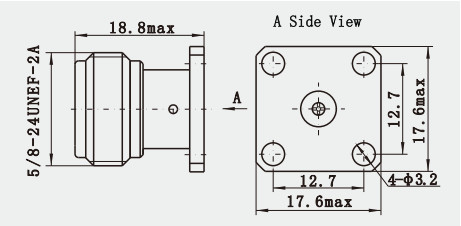

Λεπτομερές σχέδιο
Χαρακτηριστικά
1. Χαμηλή απώλεια: χρησιμοποιώντας υλικά υψηλής ποιότητας και ακριβή διαδικασία κατασκευής, οι συνδέσεις τύπου N παράγουν πολύ χαμηλή απώλεια στη διαδικασία μετάδοσης σήματος,που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
2. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, οι συνδέσμοι τύπου N είναι σε θέση να λειτουργούν σταθερά υπό σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία κλπ.).) και έχουν μακρά διάρκεια ζωής.
3Καλή συμβατότητα: Οι N συνδέσεις είναι συμβατές με πολλά είδη καλωδίων, συμπεριλαμβανομένων των ημι-κατακαρδισμένων καλωδίων και των ευέλικτων καλωδίων, κλπ., γεγονός που την καθιστά ευρύτερα εφαρμόσιμη σε πρακτικές εφαρμογές.
Εφαρμογές
1Ιατρικές συσκευές: Οι συνδετήρες τύπου N χρησιμοποιούνται επίσης στον τομέα των ιατρικών συσκευών για την παροχή αξιόπιστων συνδέσεων για τη μετάδοση σήματος RF σε ιατρικούς εξοπλισμούς.Αυτό απαιτεί συνδέσμους με υψηλό βαθμό ακρίβειας και αξιοπιστίας για να εξασφαλιστεί η ορθή λειτουργία των ιατρικών εξοπλισμούς.
2. Αεροδιαστημική: στον τομέα της αεροδιαστημικής, οι συνδετήρες N έχουν επίσης ένα ευρύ φάσμα εφαρμογών.Σύνδεσμοι υψηλής αξιοπιστίας για τη διασφάλιση της σταθερής λειτουργίας του εξοπλισμού σε ακραία περιβάλλοντα.
Καταλόγος προϊόντων
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
